MAX14432

4チャネル、高速、低電力、3kVRMSおよび3.75kVRMSデジタルアイソレータ

すべて表示 showmore-icon

業界高速、低電力デジタルアイソレータ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.97
機能
  • 高速デジタル信号の堅牢なガルバニック絶縁
    • データレート:最大200Mbps
    • 連続耐圧(VIOWM):445VRMS
    • 絶縁耐圧(VISO):3.75kVRMS (60秒) (ナローSOICパッケージ)
    • 絶縁耐圧(VISO):3kVRMS (60秒) (QSOPパッケージ)
    • サージ耐圧:±10kV (GNDAとGNDB間、1.2/50µsの波形、ナローSOICパッケージ)
    • サージ耐圧:±7.5kV (GNDAとGNDB間、1.2/50µsの波形、QSOPパッケージ)
    • 高CMTI:50kV/µs (typ)
  • 低消費電力
    • 1.1mW (1Mbps時チャネル当り、VDD = 3.3V)
    • 3.5mW (100Mbps時チャネル当り、VDD = 1.8V)
  • オプションによって広範なアプリケーションに対応
    • 2つのデータレート:25Mbps/200Mbps
    • 3つのチャネル方向構成
    • 2つの出力デフォルト状態:ハイ/ロー
    • 2つのパッケージ:ナローSOICおよびQSOP
製品概要
show more Icon

MAX14430~MAX14432は、マキシム独自のプロセス技術を使用した高速、低電力、4チャネルのデジタルガルバニックアイソレータです。これらのデバイスは異なる電源領域を備えた回路間でデジタル信号を転送し、使用する電力は1.8V動作の1Mbps時にチャネル当りわずか0.58mWです。MAX14430~MAX14432は、3kVRMS (QSOPパッケージ)または3.75kVRMS (ナローSOICパッケージ) (60秒)の絶縁定格を備えています。アプリケーションで5kVRMSの絶縁を必要とする場合は、MAX14434~MAX14436をご覧ください。

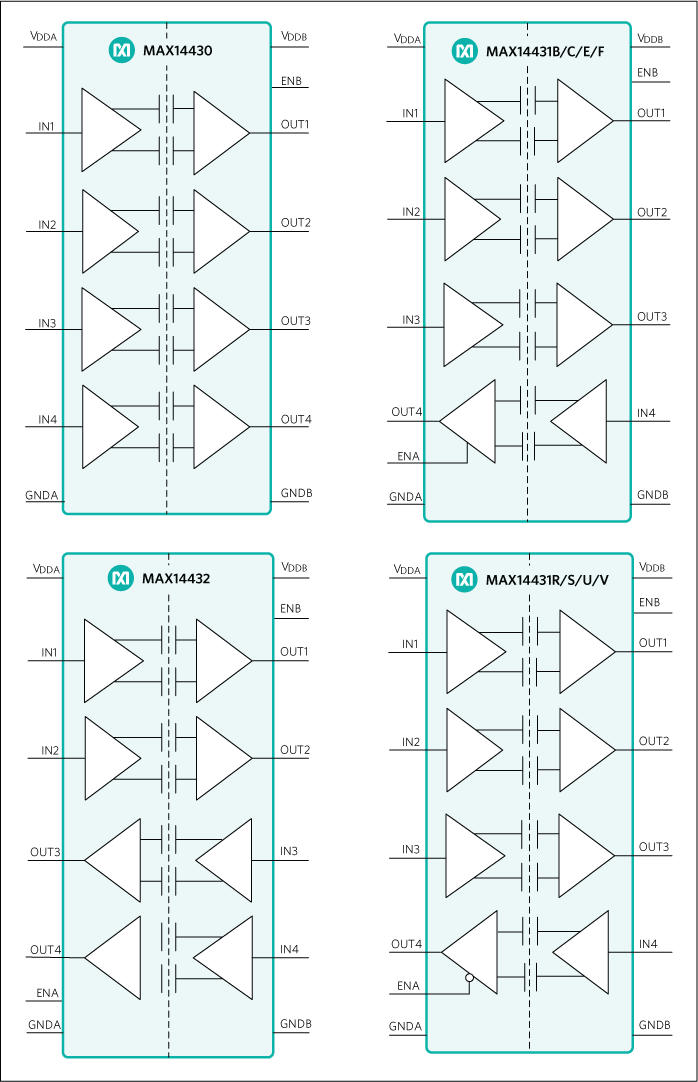

MAX14430~MAX14432ファミリは、可能な3つの片方向チャネル構成をすべて提供し、SPI、RS-232、RS-485、およびデジタル入出力アプリケーションを含むあらゆる4チャネル設計に対応します。MAX14431R/S/U/VのA側の出力イネーブルはアクティブローで、アクティブローCS信号によってアイソレータのMISO信号を直接イネーブルすることができるため、共有SPIバスのポートの絶縁に最適です。同ファミリのその他のデバイスはすべて従来のアクティブハイのイネーブルを備えています。

各デバイスは、25Mbpsまたは200Mbpsのいずれかの最大データレートと、ハイまたはローのいずれかのデフォルト出力を備えたものが提供されます。デフォルトとは、入力に給電されていない場合、または入力がオープン回路の場合の出力の状態です。各オプションに割り当てられたサフィックスについては、「Ordering Information (型番)」および「Product Selector Guide (製品セレクタガイド)」を参照してください。アイソレータのそれぞれの側が個別の1.71V~5.5V電源であるため、これらのデバイスはレベルトランスレータとしての使用にも最適です。

MAX14430~MAX14432は、ナローボディの16ピンSOICパッケージ(沿面および空間距離:4mm)、またはより小型の16ピンQSOPパッケージ(沿面および空間距離:4mm)のいずれかで提供されます。SOICバージョンのパッケージ材料の比較トラッキング指数(CTI)は600 (min)で、クリーページ表のグループIに分類されます。QSOPバージョンのパッケージ材料のCTIは400 (min)で、クリーページ表のグループIIに分類されます。いずれのデバイスも-40℃~+125℃の周囲温度での動作が保証されています。

アプリケーション

  • バッテリマネージメント
  • 産業オートメーション向けフィールドバス通信
  • 絶縁型RS-485/RS-422、CAN
  • 絶縁SPIインタフェース
  • 医療用システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14432FASE+
  • HTML
  • HTML
MAX14432FASE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

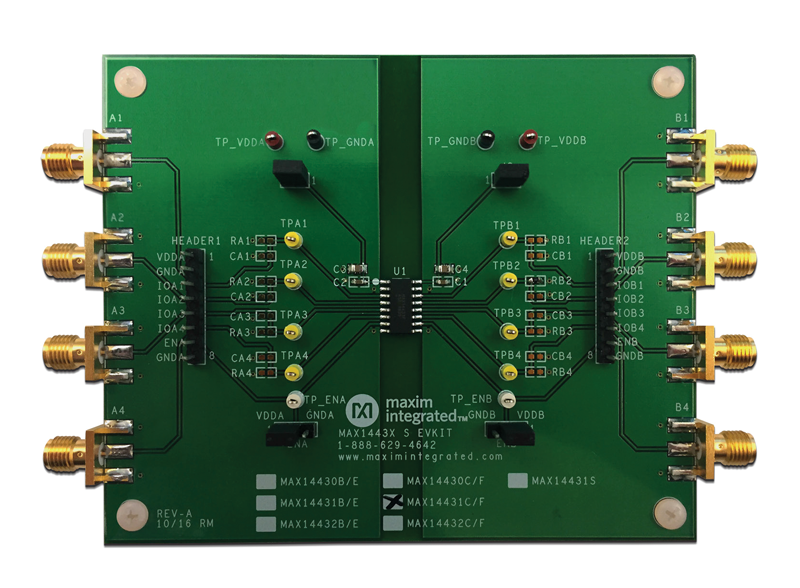

MAX14430FSEVKIT
