MAX1408

リファレンス内蔵、低電力、16ビットマルチチャネルDAS、10ビットDACおよびRTC

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

1 1, 1900 ellipse 日本語

3182: リファレンス内蔵、低電力、16ビットマルチチャネルDAS、10ビットDACおよびRTC Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
特長
  • スタンバイ、アイドル、およびランモードでの電源電圧範囲 :　+2.7V～+3.6V (スリープモードでは最低1.8V)
  • ランモード消費電流：1.15mA
  • スリープモード消費電流：2.5µA (ウェイクアップ、RTC、および電圧モニタはアクティブ)
  • マルチチャネル、16ビットシグマデルタADC
      積分非線形性：±1.5 LSB ( typ)
    • 連続変換レート：30Hzまたは60Hz
    • バッファまたは非バッファモード
    • 利得：+1/3、+1、+2V/V
    • ユニポーラ/バイポーラモード
    • オフセットキャリブレーション内蔵
  • 10ビットフォース/センスDAC
  • バンドギャップリファレンス出力：バッファ付1.25V、18ppm/℃ (typ)
  • SPI™/QSPI™/MICROWIRE™コンバチブルシリアルインタフェース
  • システムサポート機能
    • RTC (9999まで有効)およびアラーム
    • 高周波数PLLクロック出力(2.4576MHz)
    • アクティブローRESETおよび電源電圧モニタ：+1.8Vおよび+2.7V
    • 信号検出コンパレータ
    • 割込み発生器(アクティブローINTおよびアクティブローDRDY)
    • スリーステートディジタル出力
    • ウェイクアップ回路
  • 28ピンSSOP (MAX1407/MAX1408/MAX1414)、20ピンSSOP (MAX1409)

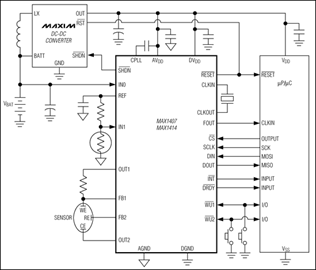

製品概要
show more Icon

MAX1407/MAX1408/MAX1409/MAX1414は、低電力、汎用、マルチチャネルデータ収集システム(DAS)です。これらのデバイスは、低電力アプリケーションに最適化されています。全デバイスは+2.7V～+3.6Vの電源で動作し、消費電流はランモードで最大1.15mA、スリープモードでわずか2.5µAです。

MAX1407/MAX1408/MAX1414は、ADCへの8:1差動入力マルチプレクサ、プログラマブルなスリーステートディジタル出力、外部電源をシャットダウンするための信号出力、およびADCからのデータレディ信号出力が特長です。MAX1408は8個の補助アナログ入力、MAX1407/MAX1414は4個の補助アナログ入力と2個の10ビットフォース/センスDACを備えています。MAX1414は信号検出コンパレータ用の50mVトリップスレッショルド、その他のデバイスは0mVのトリップスレッショルドが特長です。MAX1409は、ADCへの4:1差動入力マルチプレクサ、1個の補助アナログ入力、および1個の10ビットフォース/センスDACを備えたDASファミリの20ピンバージョンです。

MAX1407/MAX1408/MAX1414は、省スペースの28ピンSSOPパッケージで、MAX1409は20ピンのSSOPパッケージで提供されます。

アプリケーション

  • 自動試験装置(ATE)
  • データ収集
  • 産業用制御システム
  • 医療用機器
  • ポータブル機器
  • ロボット工学
