MAX1363

製造中

プログラム可能なトリップウィンドウおよびSMBusアラート応答付き、4チャネル、12ビットシステムモニタ

製品モデル: 2
1Ku当たりの価格: 最低価格：$5.21

Viewing:

製品情報

モニタモード
- プログラム可能な、トリップの上限/下限スレッショルド
- アラームステータスレジスタで障害イベントを記録
- SMBusアラート応答
- プログラム可能なサンプリング間隔
I²C対応12ビットADC
- ±1 LSB INL、±1 LSB DNL
4チャネルのシングルエンドまたは2チャネルの完全差動入力
ソフトウェアでプログラム可能なバイポーラ/ユニポーラ変換
高速サンプリングレート
- 94.4ksps (連続した読み取り変換時)
- 133ksps (モニタモード)
高速、I²C対応のシリアルインタフェース
- 100kHz/400kHzの標準/高速モード
- 最大1.7MHzの高速モード
- 6つのI²Cスレーブアドレスが利用可能
単一電源
- 2.7V～3.6V (MAX1363)
- 4.5V～5.5V (MAX1364)
内部リファレンス
- 2.048V (MAX1363)
- 4.096V (MAX1364)
外部リファレンス：1V～V_DD
低電力
- 436µA (モニタモード(133ksps))
- 670µA (94.4ksps)
- 6µA (1ksps)
- 0.5µA (パワーダウンモード)
小型パッケージ
- 10ピンµMAX

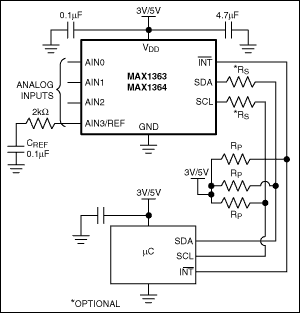

MAX1363/MAX1364の低電力、12ビット、4チャネルのアナログ-ディジタルコンバータ(ADC)は、ディジタル的にプログラム可能なウィンドウコンパレータと自動システム監視アプリケーション用の割り込み出力を備えています。モニタモードに一度設定すると、プログラム設定した上限または下限のスレッショルドをアナログ入力が超えたときにホストに依存することなく自動的に割り込みをアサートします。MAX1363/MAX1364はSMBus™のアラートに応答し、共有割り込みの発生時にアラームを出力したデバイスを迅速に識別することができます。監視間隔の遅延がプログラム可能で、監視レートを低下させ、消費電力を低減することができます。

さらに、MAX1363/MAX1364は内部のリファレンス電圧、クロック、および1.7MHzの高速なI²C対応の2線式シリアルインタフェースを内蔵しています。最適化されたインタフェースにより、変換結果を読み取りながら通常モードの最大変換レート94.4kspsが得られます。4つのアナログ入力それぞれをシングルエンドまたは完全差動モード、ユニポーラまたはバイポーラモードの動作に設定することができます。2つのスキャンモードは、オンチップのランダムアクセスメモリ(RAM)を利用して、選択したチャネルの8回の変換結果、またはチャネルグループのスキャン結果を保持することでインタフェースのオーバヘッドを低減することができます。

MAX1363/MAX1364は、2.7V～3.6V (MAX1363)または4.5V～5.5V (MAX1364)の単一電源で動作し、モニタモードにおいて、133kspsの最大サンプリングレートではわずか436µA、94.4kspsの最大サンプリングレートではわずか670µAのみを必要とします。AutoShutdown™は、変換の間にデバイスの電源を切断し、アイドル時の消費電流を1µA未満に低減します。

フルスケールのアナログ入力範囲は、内部リファレンス、または外部から加えられるリファレンス電圧(1V～V_DD)によって決定されます。MAX1363は2.048Vのリファレンスを内蔵し、MAX1364は4.096Vのリファレンスを内蔵しています。

MAX1363/MAX1364は、10ピンのµMAX®パッケージで提供され、拡張温度範囲(-40℃～+85℃)での動作が保証されています。10ビットのアプリケーションについては、ピンコンパチブルのMAX1361/MAX1362データシートを参照してください。

アプリケーション

高信頼性電源
医療用計測
サーバおよびワークステーション
システムモニタ/監視

製品モデル: 2
1Ku当たりの価格: 最低価格：$5.21

ドキュメント

データシート 2

MAX1363-MAX1364: 4-Channel, 12-Bit System Monitors with Programmable Trip Window and SMBus Alert Response Data Sheet (Rev.2) 03/22/2007

4383: プログラム可能なトリップウィンドウおよびSMBusアラート応答付き、4チャネル、12ビットシステムモニタ Data Sheet 01/01/1900

信頼性データ 1

MAX1363 Reliability Data 01/12/2023

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX1363EUB+	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX1363EUB+T	Micro-MAX, Thin Shrink Small-Outline	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
A/Dコンバータ（ADC） 3
MAX1361	製造中	プログラマブルトリップウィンドウおよびSMBus警報応答付き、4チャネル、10ビット、システムモニタ
MAX11634	製造中	差動トラック/ホールド、およびリファレンス内蔵、12ビット、300ksps ADC
MAX11626	製造中	FIFOおよびリファレンス内蔵、12ビット、300ksps ADC
ADC/DACコンボ・コンバータ 1
MAX1346	製造中	FIFO、温度検出、およびGPIOポート付き、12ビット、マルチチャネルADC/DAC

ツールおよびシミュレーション

ソフトウェア開発 1

MAX1363 EVKIT software GUI, 1.0.0

評価用キット

MAX1361およびMAX1363の評価キット

今すぐ購入詳細を表示

機能と利点

4チャネルシングルエンドまたは2チャネル完全差動入力

12ビット、I²C対応ADC

単一電源：2.7V～3.6V

2.048Vの内部リファレンス

1V～V_DDの外部リファレンス

USBインタフェース

USB電源

実証済みのPCBレイアウト

Windows 98 SE/2000/XP対応評価ソフトウェアを同梱

完全実装および試験済み

製品詳細

MAX1363の評価キット(EVキット)は完全実装および試験済みのPCBで、12ビット、4チャネルシステムモニタのMAX1363を評価します。また、このEVキットはWindows® 98 SE/2000/XP対応ソフトウェアも同梱し、MAX1363の機能を実行するためのシンプルなグラフィカルユーザインタフェース(GUI)を提供します。

このEVキットには、MAX1363EUBが実装されています。また、このMAX1363のEVキットを使って、10ビット、4チャネルシステムモニタのMAX1361を評価することもできます。これらのデバイスを評価するピンコンパチブルのMAX1361EUB、MAX1361_EUB、およびMAX1363_EUBの無料サンプルについてはお問い合わせください。各アドレスオプションの注文については、フルデータシートの｢Table 1 (表1)｣を参照してください。
