製品概要

機能と利点

  • 最大8チャネルの同時サンプリング
    • アパーチャ遅延:8ns
    • 100psのチャネル間T/Hマッチング
  • 広い入力範囲
    • 0~+5V (MAX1304/MAX1305/MAX1306)
    • -5V~+5V (MAX1308/MAX1309/MAX1310)
    • -10V~+10V (MAX1312/MAX1313/MAX1314)
  • 高速の変換時間
    • 1チャネル:0.72µs
    • 2チャネル:0.9µs
    • 4チャネル:1.26µs
    • 8チャネル:1.98µs
  • 高いスループット
    • 1チャネル:1075ksps/チャネル
    • 2チャネル:901ksps/チャネル
    • 4チャネル:680ksps/チャネル
    • 8チャネル:456ksps/チャネル
  • ±1 LSB INL、±0.9 LSB DNL (max)
  • 84dBc SFDR、-86dBc THD、71dB SINAD、fIN = 500kHz (0.4dBFS)
  • 12ビット、20MHz、パラレルインタフェース
  • 内部または外部クロック
  • 内部(+2.5V)または外部(+2.0V~+3.0V)リファレンス
  • +5Vのアナログ電源、+3V~+5Vのディジタル電源
    • アナログ消費電流:55mA
    • ディジタル消費電流:1.3mA
    • シャットダウンおよび省電力モード
  • 48ピンTQFPパッケージ(7mm x 7mmの実装面積)

製品概要

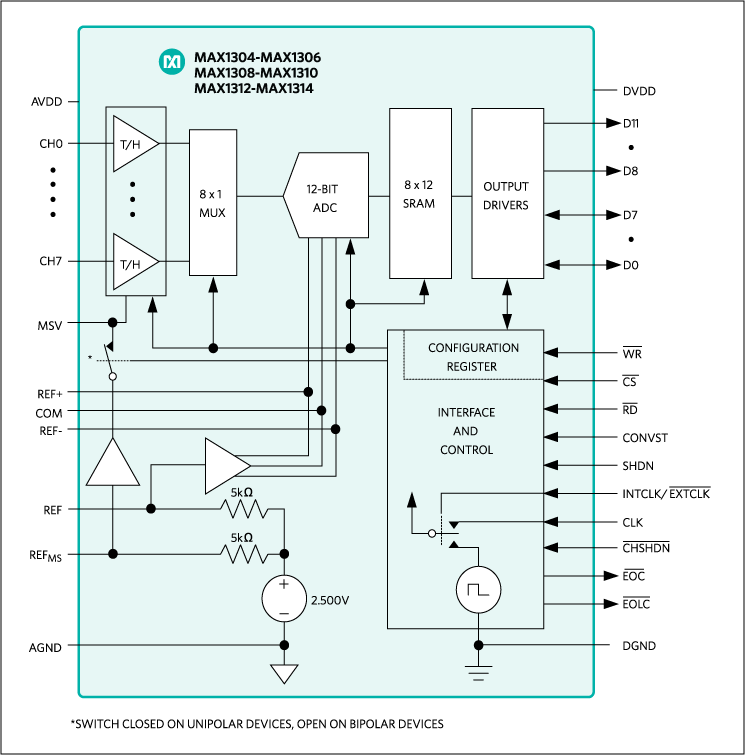

MAX1304~MAX1306/MAX1308~MAX1310/MAX1312~MAX1314は12ビット、アナログ-ディジタルコンバータ(ADC)で、 8、4、または2個の独立入力チャネルを備えています。個別のトラック/ホールド(T/H)回路は、各チャネルに対して同時サンプリングを行います。MAX1304/MAX1305/MAX1306は、±6V耐障害入力を備えた0~+5Vの入力範囲を提供します。MAX1308/MAX1309/MAX1310は、±16.5V耐障害入力を備えた±5Vの入力範囲を提供します。MAX1312/MAX1313/MAX1314は、±16.5V耐障害入力を備えた±10Vの入力範囲を提供します。これらのADCは、0.9µsで2個のチャネル、1.98µsで最大8個のチャネルを変換します。8チャネルでのスループットは、チャネル当たり456kspsです。その他、20MHzのT/H入力帯域幅、内部クロック、内部(+2.5V)または外部(+2.0V~+3.0V)リファレンス、省電力モードなどの特長を備えています。

20MHz、12ビット、双方向パラレルデータバスは変換結果を出力し、各チャネルを個別に作動させるディジタル入力を備えています。

全製品は+4.75V~+5.25Vのアナログ電源と+2.7V~+5.25Vのディジタル電源で動作し、フル動作時の総消費電流は57mAです。

各製品は7mm x 7mmの48ピンTQFPパッケージで提供され、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • マルチフェーズモータ制御
  • マルチフェーズ電力監視
  • 力率監視
  • パワーグリッド同期
  • SIN/COS位置エンコーダ
  • 振動および波形分析
