MAX11311

PIXI、12ポートプログラマブルミックスドシグナルI/O、12ビットADC、12ビットDAC、アナログスイッチ、およびGPIO内蔵

すべて表示 showmore-icon

業界初の設定可能な高電圧ミックスドシグナルI/Oでユーザー定義のADC、DAC、またはGPIO機能が可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.92
特長
  • 12の設定可能なミックスドシグナルポートによってプラットフォーム全体の設計の柔軟性を最大化
    • 最大12の12ビットADC入力
      • シングルエンド、差動、または疑似差動範囲オプション:0~2.5V、±5V、0~+10V、-10V~0V
      • 設定可能なADCポートごとのサンプル平均化
      • ADC PIXIポートごとに固有な電圧リファレンス
    • 最大12の12ビットDAC出力
      • 範囲オプション:±5V、0~+10V、-10V~0V
      • 過電流保護付き電流ドライブ性能:25mA
    • 最大12の汎用デジタルI/O
      • GPI入力範囲:0~+5V
      • GPI設定可能なスレッショルド範囲:0~+2.5V
      • GPO設定可能な出力範囲:0~+10V
      • 任意の2端子間のロジックレベルシフト
    • 隣接するPIXIポート間の60Ωアナログスイッチ
    • 内部/外部温度センサー、精度±1℃
  • 特定アプリケーションの要件に適応しシステムニーズの変化に応じて容易に再設定可能
  • 高い機能設定能力によってPCBレイアウトの最適化が可能
  • 小型実装面積、少ない部品数でBOMコストを削減
    • 32ピンTQFN (25mm2)
製品概要
show more Icon

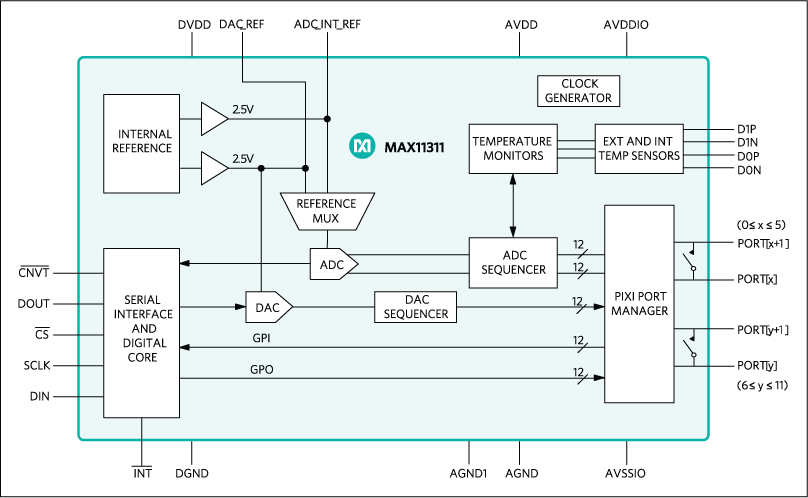

MAX11311は、PIXI、12ビット、マルチチャネル、アナログ-デジタルコンバータ(ADC)と、12ビット、マルチチャネル、バッファ付きデジタル-アナログコンバータ(DAC)を1つの集積回路(IC)に内蔵しています。このデバイスは、ADCアナログ入力、DACアナログ出力、汎用入力(GPI)、汎用出力(GPO)、またはアナログスイッチ端子として設定可能な、12のミックスドシグナル高電圧、バイポーラポートを提供します。1つの内部および2つの外部温度センサーは、ジャンクション温度と環境温度を監視します。隣接するポートのペアは、オープンドレインデバイス用のロジックレベルトランスレータ、またはアナログスイッチとして設定可能です。

PIXIポートは、12ビットミックスドシグナルアプリケーションのための非常に柔軟なハードウェア設定を提供します。MAX11311は、アナログおよびデジタル機能の複合を必要とするアプリケーションに最適です。各ポートは個別に設定可能で、-10V~+10Vの範囲で最大4つの電圧範囲を選択可能です。

MAX11311は、ADCに設定された各ポートから2、4、8、16、32、64、または128のADCサンプルを平均化し、ノイズ性能を向上させることができます。DACに設定された出力ポートは、最大25mAを駆動可能です。GPIOポートは、ユーザー定義のロジックレベルに設定することが可能で、GPIとGPOの組合せによってロジックレベルトランスレータが形成されます。

内部および外部温度測定は、設定可能な下限および上限温度条件を監視し、1つまたは複数の条件が発生した場合、割込みを使用してホストに通知します。温度測定の結果は、シリアルインタフェースを介して利用可能です。

MAX11311は、低ノイズの2.5V電圧リファレンスを内蔵し、DACおよびADC用の個別の入力によって外部電圧リファレンスを使用するオプションも提供します。このデバイスは、4線式、20MHz、SPI対応シリアルインタフェースを使用し、5Vのアナログ電源および1.8V~5.0Vのデジタル電源で動作します。PIXIポートの電源電圧は、広い-12.0V~+12.0Vの範囲で動作します。

MAX11311は、32ピンTQFNパッケージ(5mm x 5mm)または48ピンTQFPパッケージ(7mm x 7mm)で提供され、-40℃~+105℃の温度範囲が保証されています。

FAQs: MAX11300 FAQ:MAX11300

アプリケーション

  • 基地局RFパワーデバイスバイアスコントローラ
  • 光コンポーネントの制御
  • 産業用制御およびオートメーション
  • 電源監視
  • システム監視および制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX11311GTJ+
  • HTML
  • HTML
MAX11311GTJ+T
  • HTML
  • HTML
評価用キット

評価用キット 2

MAX11311PMB

MAX11311のペリフェラルモジュールMAX11311PMB#

zoom

MAX11311PMB

MAX11311のペリフェラルモジュールMAX11311PMB#

MAX11311のペリフェラルモジュールMAX11311PMB#

機能と利点

  • 最大12の12ビットADCプログラマブル入力
  • 最大12の12ビットDAC (電流能力:25mA)
    • オンボード電源:70mA (max、+12V時)
    • オンボード電源:30mA (typ、-12V時)
    • より大電流が必要な場合、VDDIOの外部電源を使用(VDDIOのジャンパを除去)
  • 最大12のデジタルI/O
  • 最大12のコンパレータ入力
  • ADCおよびDACのリファレンス:内部または外部
  • 各ポートのADCリファレンスを個別に選択可能
  • 内部温度センサー(-40℃~+125℃、精度±3℃)
  • 2つのリモート温度測定コントローラ(-40℃~+150℃、精度±3℃)
  • 2 × 6ピンPmod対応コネクタ(SPI)
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX11311PMB1#ペリフェラルモジュール(Pmod)は、12チャネルプログラマブルミックスドシグナルI/OデバイスのMAX11311と、SPI通信用に設定可能なPmod対応拡張ポートを利用する任意のシステムとのインタフェースに必要なハードウェアを提供します。このデバイスは、12ビットマルチチャネルアナログ-デジタルコンバータ(ADC)とバッファ内蔵12ビットDAC出力を1つのICにしたものです。このデバイスは、ソフトウェアで設定可能な汎用I/Oポートも内蔵しています。1つのローカルおよび2つのリモート温度センサーによって、ジャンクション温度と環境温度のトラッキングが可能です。また、隣接するポートのペアをロジックトランスレータまたはアナログスイッチとして使用することもできます。各端子を設定可能なスレッショルドを備えたコンパレータの正の入力として使用することも可能です。

このデバイスの動作の詳細についてはMAX11311 ICのデータシートを、MunichボードとGUIの詳細についてはUSB2PMB1 (Munich)アダプタボードのデータシートを参照してください。ステップバイステップの評価の手順については、MAX11311ペリフェラルモジュールおよびMunichアダプタボードのクイックスタートガイドを参照してください。設計ツールの使用法の詳細については、「MAX11311 Configuration Software User Guide」を参照してください。

アプリケーション

  • 基地局RFパワーデバイスバイアスコントローラ
  • 光コンポーネントの制御
  • 産業用制御およびオートメーション
  • 電源監視
  • システム監視および制御

MAX11311SYS1

MAX11311のペリフェラルモジュールMAX11311PMB#

zoom

MAX11311SYS1

MAX11311のペリフェラルモジュールMAX11311PMB#

MAX11311のペリフェラルモジュールMAX11311PMB#

機能と利点

  • 最大12の12ビットADCプログラマブル入力
  • 最大12の12ビットDAC (電流能力:25mA)
    • オンボード電源:70mA (max、+12V時)
    • オンボード電源:30mA (typ、-12V時)
    • より大電流が必要な場合、VDDIOの外部電源を使用(VDDIOのジャンパを除去)
  • 最大12のデジタルI/O
  • 最大12のコンパレータ入力
  • ADCおよびDACのリファレンス:内部または外部
  • 各ポートのADCリファレンスを個別に選択可能
  • 内部温度センサー(-40℃~+125℃、精度±3℃)
  • 2つのリモート温度測定コントローラ(-40℃~+150℃、精度±3℃)
  • 2 × 6ピンPmod対応コネクタ(SPI)
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX11311PMB1#ペリフェラルモジュール(Pmod)は、12チャネルプログラマブルミックスドシグナルI/OデバイスのMAX11311と、SPI通信用に設定可能なPmod対応拡張ポートを利用する任意のシステムとのインタフェースに必要なハードウェアを提供します。このデバイスは、12ビットマルチチャネルアナログ-デジタルコンバータ(ADC)とバッファ内蔵12ビットDAC出力を1つのICにしたものです。このデバイスは、ソフトウェアで設定可能な汎用I/Oポートも内蔵しています。1つのローカルおよび2つのリモート温度センサーによって、ジャンクション温度と環境温度のトラッキングが可能です。また、隣接するポートのペアをロジックトランスレータまたはアナログスイッチとして使用することもできます。各端子を設定可能なスレッショルドを備えたコンパレータの正の入力として使用することも可能です。

このデバイスの動作の詳細についてはMAX11311 ICのデータシートを、MunichボードとGUIの詳細についてはUSB2PMB1 (Munich)アダプタボードのデータシートを参照してください。ステップバイステップの評価の手順については、MAX11311ペリフェラルモジュールおよびMunichアダプタボードのクイックスタートガイドを参照してください。設計ツールの使用法の詳細については、「MAX11311 Configuration Software User Guide」を参照してください。

アプリケーション

  • 基地局RFパワーデバイスバイアスコントローラ
  • 光コンポーネントの制御
  • 産業用制御およびオートメーション
  • 電源監視
  • システム監視および制御

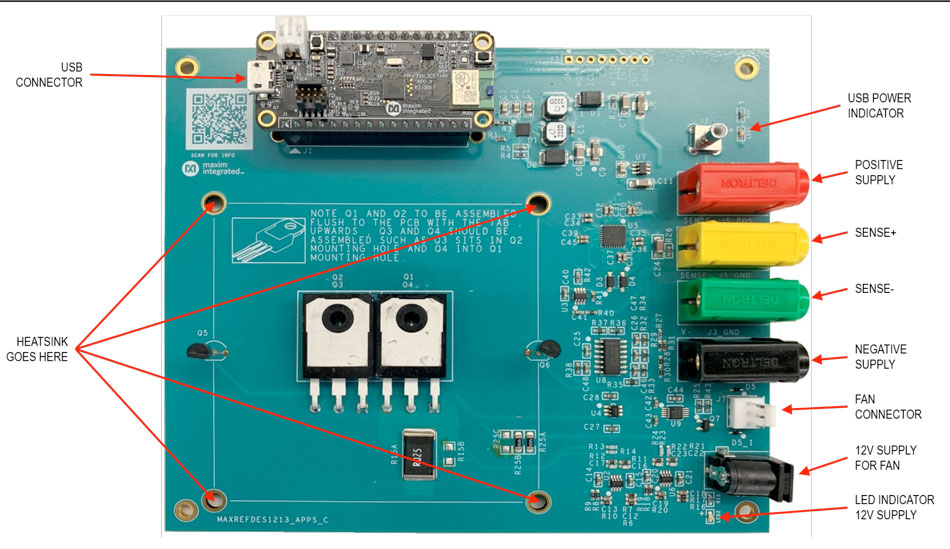

リファレンス・デザイン

リファレンス・デザイン 1
