MAX11284

新規設計に推奨

デュアル24ビット、低電力、高いSN比、4kspsデルタシグマADC、PGA内蔵

業界唯一デュアル24ビットデルタシグマADC、地震計アプリケーション用

データシート (Rev. 0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$65.33
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 広いダイナミックレンジを必要とする計測アプリケーション向け高分解能
    • バッファモードSN比(31.25sps時)：131dB
    • バッファモードSN比(2000sps時)：114dB
  • 低電力
    • FIRフィルタ(1ksps)によるデジタル電流：500µA
    • アナログ電流PGA低電力モード：2.1mA
    • スリープ電流：1.2µA
  • DC測定用の高精度
    • INL：1ppm (typ)、4ppm (max)
  • 単一/スプリットアナログ電源によって柔軟な入力電圧範囲を提供
    • 2.7V～3.6V (単一電源)または±1.8V (スプリット電源)
  • デジタルフィルタ
    • 設定可能なSINC + FIR + IIR
    • リニア/最小位相応答
    • 設定可能なハイパスフィルタ
    • 選択可能なFIRデータレート：31.25sps～4ksps
  • システム統合を実現
    • 低ノイズおよび低電力モードPGA、1/2/4/8/16/32/64/128の利得
    • 信号バッファオプション
    • 2つの汎用I/O
  • オフセット/利得自己較正、およびシステム利得/オフセット較正レジスタ内蔵
  • 小型40ピンTQFNパッケージ
MAX11284
デュアル24ビット、低電力、高いSN比、4kspsデルタシグマADC、PGA内蔵

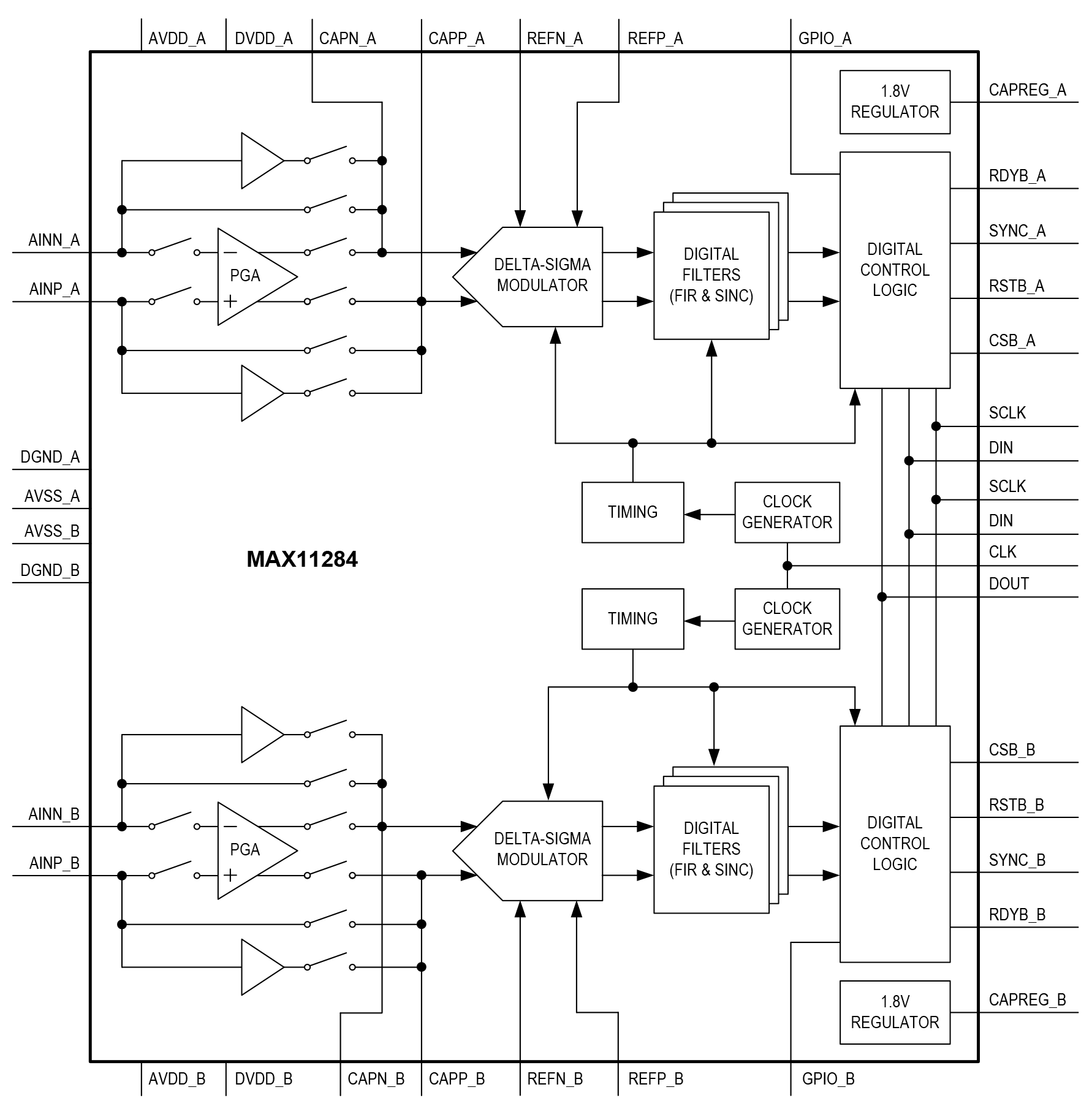

MAX11284 Functional Diagram MAX11284 Circuit Diagram MAX11284 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

ソフトウェア開発 2

IBISモデル 1

評価用キット

MAX11284EVKIT

MAX11284の評価キット

今すぐ購入 詳細を表示

機能と利点

  • ハイスピードUSB、FMCコネクタ、およびPmodコネクタ
  • 5MHz SPIインタフェース
  • 各種サンプルサイズおよびサンプリングレート
  • 最大100万サンプルまで収集(FPGAプラットフォーム使用時)
  • 時間領域、周波数領域、およびヒストグラムプロット機能
  • 同期入力/出力によって、より高い入力周波数用のコヒーレントサンプリングを実現(FPGAプラットフォーム使用時)
  • 2.5V電圧リファレンス搭載(MAX6126)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows XP、Windows 7、およびWindows 8対応ソフトウェア

製品詳細

この評価キット(EVキット)は、PGAを内蔵したデュアル24ビット、デュアルチャネル、16kspsデルタシグマADCのMAX11284を実証します。このEVキットは、対象デバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。このEVキットは、以下の複数のモードで動作することができます。

  1. スタンドアロンモード：｢スタンドアロン｣モードでは、EVキットはUSBケーブルを介してPCに接続され、完全なEVキット機能の一部を実行します。サンプリングレートおよびサンプルサイズは制限されます。
  2. FPGAモード：｢FPGA｣モードでは、このEVキットは低ピン数のFMCコネクタを介してAvnet ZedBoard™に接続されます。ZedBoardはXilinx® Zynq®-7000 SoCを備えており、イーサネットポートを介してPCに接続されます。これによって、GUIはメザニンカードの機能を完全に制御してさまざまな動作を実行することができます。FPGAプラットフォーム内蔵のこのEVキットは、対象ICに対して一連の完全な評価試験を実行します。
  3. ユーザー提供のSPIモード：USBおよびFMCインタフェース以外に、このEVキットはユーザーが用意するSPIインタフェース用に2つの12ピンPmod形式ヘッダも備えており、SYNC、アクティブローRDYB、SCLK、DIN、DOUT、およびアクティブローCSの各信号を接続することができます。

このEVキットは、ICの各機能を利用するために、Windows XP®、Windows® 7、およびWindows 8対応ソフトウェアを備えています。EVキットのGUIによって、さまざまなサンプルサイズ、調整可能なサンプリングレート、ボード上または外部リファレンスのオプション、およびサンプリングした信号のFFTとヒストグラムを含む、.jpgまたは.csv形式でグラフを保存する機能を備えたグラフ作成ソフトウェアを利用することができます。

ZedBoardは、+12V AC-DC電源アダプタに対応します。このEVキットは、ZedBoardまたはローカル12V電源によって給電することができます。EVキットは、ICをZedBoard/内蔵プロセッサから絶縁するためのトランス、およびデジタルアイソレータを内蔵しています。

MAX11284のEVキットは、40ピンTQFNパッケージのMAX11284ETL+が実装されています。

アプリケーション

  • ATE
  • 高精度ポータブルセンサー
  • 医療用機器
  • 科学計測
  • 地震データ収集
MAX11284EVKIT
MAX11284の評価キット
