製品概要
機能と利点
- 高いDCおよびAC精度によって測定品質を向上
- 分解能:14ビット、ミッシングコードなし
- スループットレート:500ksps、パイプライン遅延/レイテンシなし
- SN比:85.4dBおよびTHD:-102dB (10kHz時)
- 遷移ノイズ:0.1 LSBRMS
- DNL:±0.12 LSB (typ)、INL:±0.2 LSB (typ)
- 広い電源範囲と低電力によって電源設計を簡素化
- アナログ電源:5V
- デジタル電源:2.3V~5V
- 消費電力:23.5mW (500ksps時)
- シャットダウンモード:10µA
- 複数の業界標準シリアルインタフェースと小型パッケージによってサイズを小型化
- SPI/QSPI™/MICROWIRE®/DSP対応シリアルインタフェース
- 小型10ピンµMAXパッケージ(3mm x 5mm)
製品概要

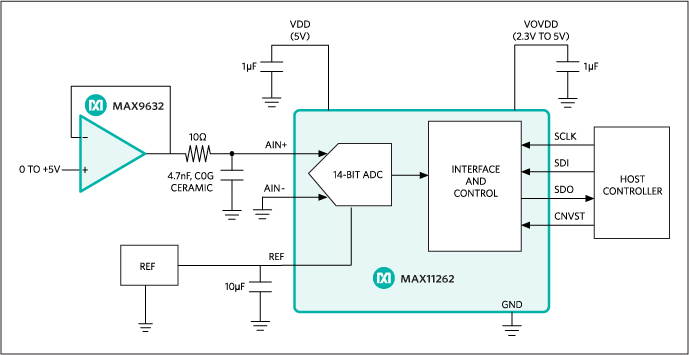

MAX11262は、小型標準パッケージで優れたACおよびDC性能を提供する、14ビット、500ksps、+5Vユニポーラ擬似差動入力SAR ADCです。
このADCは、85.4dB (typ)のSN比、-102dB (typ)のTHD、および±0.2 LSB (typ)のINLと±0.12 LSB (typ)のDNLを実現します。MAX11262は、14ビットのミッシングコードなしを保証します。
MAX11262は、2.3V、3V、3.3V、または5VロジックでSPI対応シリアルインタフェースを使用して通信します。
このシリアルインタフェースを使用すると、マルチチャネルアプリケーションで複数のADCをデイジーチェーン接続することが可能で、ビジーインジケータオプションによってシステムの同期とタイミングを簡素化することもできます。
MAX11262は10ピンµMAX®パッケージ(3mm x 5mm)で提供され、-40℃~+85℃の温度範囲での動作が保証されています。
アプリケーション
- 自動試験装置
- 産業用プロセス制御
- 医療用計測
- ナローバンドレシーバ
- 試験および測定
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
