MAX1036

2.7V~5.5V、低電力、4/12チャネル、2線シリアル8ビットADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.65
特長
  • 高速I²C対応シリアルインタフェース
    • 400kHzファーストモード
    • 1.7MHzハイスピードモード
  • 単一電源
    • 2.7V~3.6V (MAX1037/MAX1039)
    • 4.5V~5.5V (MAX1036/MAX1038)
  • 内蔵リファレンス
    • 2.048V (MAX1037/MAX1039)
    • 4.096V (MAX1036/MAX1038)
  • 外部リファレンス:1V~VDD
  • 内蔵クロック
  • 4チャネルシングルエンドまたは2チャネル擬似差動(MAX1036/MAX1037)
  • 12チャネルシングルエンドまたは6チャネル擬似差動(MAX1038/MAX1039)
  • チャネルスキャンモード付内蔵FIFO
  • 低消費電力
    • 188kspsで350µA
    • 75kspsで110µA
    • 10kspsで8µA
    • パワーダウンモードで1µA
  • ソフトウェアにより設定可能なユニポーラ/バイポーラ
  • 小型パッケージ
    • 8ピンSOT23 (MAX1036/MAX1037)
    • 16ピンQSOP (MAX1038/MAX1039)
製品概要
show more Icon

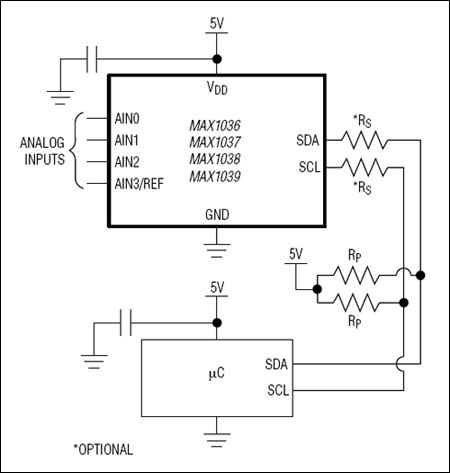

低電力、8ビット、マルチチャネル、アナログ-ディジタルコンバータ(ADC)のMAX1036 ~MAX1039は、内蔵の、トラック/ホールド(T/H)、電圧リファレンス、クロック、およびI²C対応の2線シリアルインタフェースが特長です。これらのデバイスは単一電源で動作し、188kspsの最大サンプリングレートにおける電流はわずか350µAです。AutoShutdown™は、変換と変換の間にデバイスをパワーダウンし、低スループットレートでは消費電流を1µA以下に低減します。MAX1036/MAX1037はともに4個のアナログ入力チャネルを備え、MAX1038/MAX1039は12個のアナログ入力チャネルを備えています。また、アナログ入力は、ユニポーラかバイポーラの動作、およびシングルエンドか擬似差動の動作にソフトウェアで設定することができます。

フルスケールのアナログ入力範囲は、内蔵リファレンスまたは外部から印加される1V~VDDのリファレンス電圧によって決定されます。MAX1037/MAX1039の内蔵リファレンスは2.048V、MAX1036/MAX1038の内蔵リファレンスは4.096Vです。

MAX1036/MAX1037は、8ピンSOT23パッケージで提供されます。MAX1038/MAX1039は、16ピンQSOPパッケージで提供されます。また、MAX1036~MAX1039は、工業用拡張温度範囲(-40℃~+85℃)を保証しています。10ビットデバイスについてはMAX1136~MAX1139を、12ビットデバイスについてはMAX1236~MAX1239をご参照ください。

アプリケーション

  • バッテリ駆動試験装置
  • ハンドヘルドポータブルアプリケーション
  • 医療用機器
  • 受信信号強度インジケータ
  • ソーラーパワー遠隔システム
  • システム監視

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1036EKA+
  • HTML
  • HTML
MAX1036EKA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

ASSEMBLY

MAX1036EKA+

製造中

MAX1036EKA+T

製造中

2 5, 2015

- 1370_CANCELLATION

ASSEMBLY

MAX1036EKA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

11 1, 2021

- 2209

arrow down

ASSEMBLY

MAX1036EKA+

製造中

MAX1036EKA+T

製造中

2 5, 2015

- 1370_CANCELLATION

arrow down

ASSEMBLY

MAX1036EKA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX1038EVKIT

MAX1038の評価キット

zoom

MAX1038EVKIT

MAX1038の評価キット

MAX1038の評価キット

機能と利点

  • 実証済みのPCBレイアウト
  • Windows 95/98評価ソフトウェア
  • 2線シリアルインタフェース
  • 完全実装およびテスト済み

製品の詳細

MAX1038の評価キット(EVキット)は、MAX1038の評価用に設計してあります。MAX1038は、2線シリアルインタフェース付きの8ビット12チャネル(6つの差動チャネル) ADCです。MAX1038評価キットボードは、標準モード(Sモード)、ファーストモード(Fモード)、およびハイスピードモード(HSモード)の3種類の標準2線シリアルインタフェース速度をサポートしていますが、この評価キットに付属のソフトウェアは標準モードのみをサポートしています。

付属のWindows® 95/98ソフトウェアはIBM®互換PCのパラレル(プリンタ)ポートを使用して、2線シリアルインタフェース(Sモード)でプロセッサをエミュレートします。また、このWindowsソフトウェアでは使いやすいグラフィカルユーザインタフェース(GUI)を提供しており、コントロールボタンとプルダウンメニュを使ってMAX1038の機能を実行できます。

パラレルポート利用可能なPCでMAX1038を総合評価する場合には、MAX1038EVKITをお求めください。

アプリケーション

  • バッテリ駆動試験装置
  • ハンドヘルドポータブルアプリケーション
  • 医療用機器
  • 受信信号強度インジケータ
  • ソーラーパワー遠隔システム
  • システム監視
