LTM9001-GA

16ビット、IF/ベースバンド・レシーバー・サブシステム

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$46.89
特長
  • 16ビット高速ADC、パッシブ・フィルタ、固定利得差動アンプを内蔵
  • 最大300MHzのIF範囲
    • ローパスおよびバンドパス・フィルタ・バージョン
  • 低ノイズ、低歪みアンプ
    • 固定利得:8dB、14dB、20dB、26dB
    • 50Ω、200Ωまたは400Ωの入力インピーダンス
  • 78dBのSNR、87dBのSFDR(LTM9001-GA)
  • バイパス容量を内蔵、外付け部品不要
  • オプションの内部ディザー
  • オプションのデータ出力ランダマイザ
  • 3.3Vの単一電源
  • 消費電力:550mW(LTM9001-GA)
  • クロック・デューティサイクル・スタビライザ

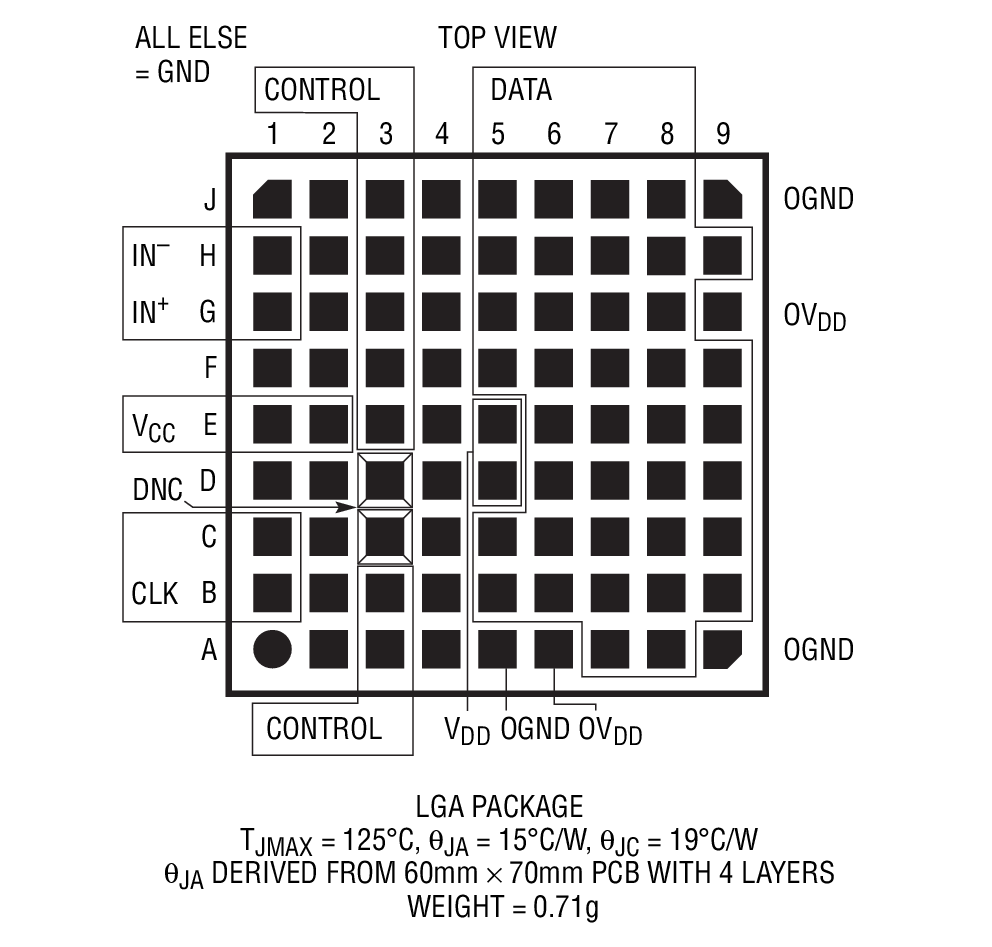

  • 11.25mm×11.25mm×2.32mm LGAパッケージ
製品概要
show more Icon

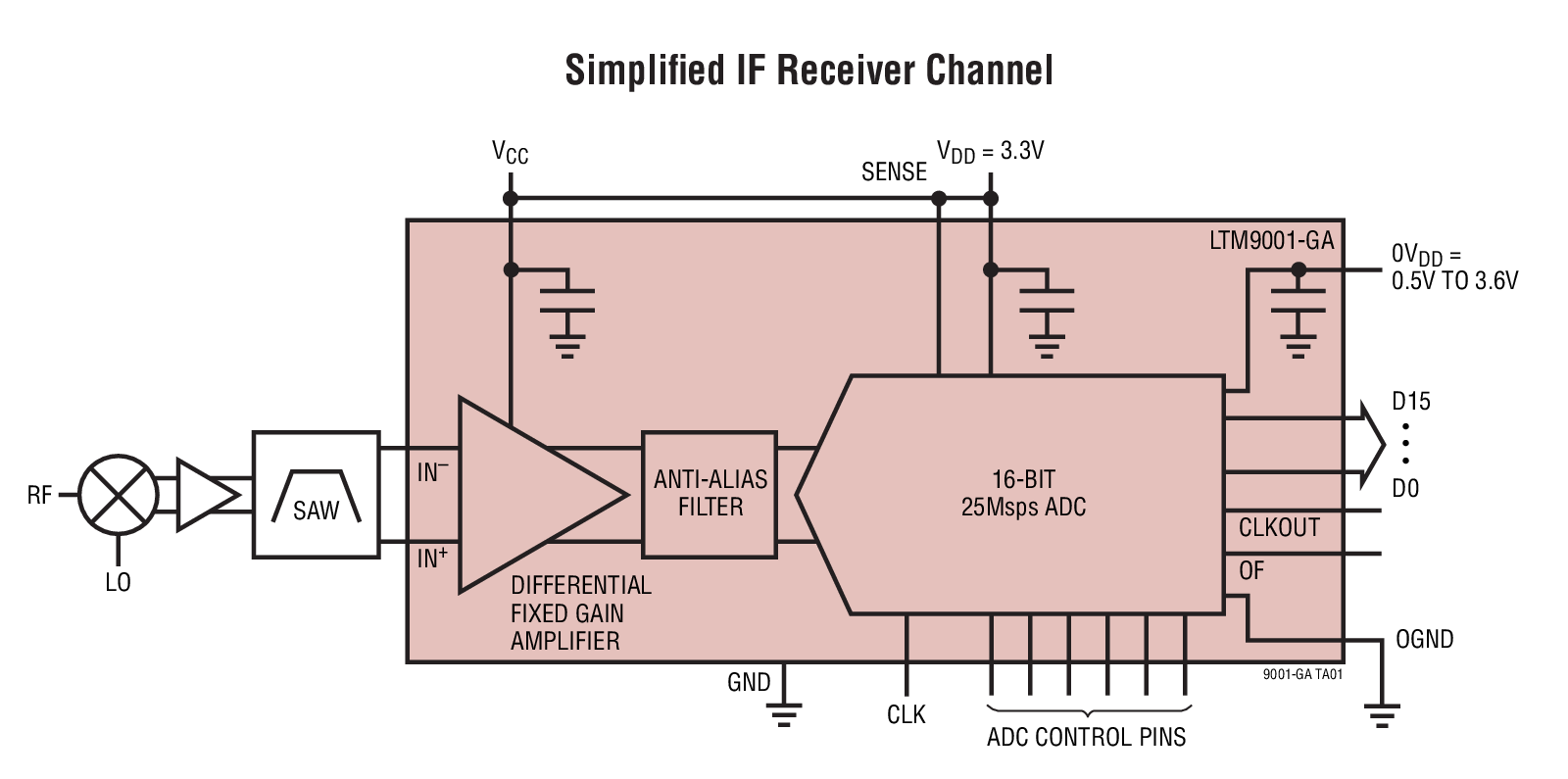

LTM9001は高速16ビットA/Dコンバータ、整合ネットワーク、アンチエイリアシング・フィルタ、固定利得の低ノイズ差動アンプを内蔵した集積化SiP(System in a Package)です。このデバイスは、中間周波数(IF)範囲が300MHzまでの高ダイナミックレンジ信号をデジタル化するために設計されています。アンプはACまたはDC結合入力をドライブできます。ローパスまたはバンドパス・フィルタ・ネットワークは、多様な周波数に対応できます。セミカスタム対応については、弊社にお問い合わせください。

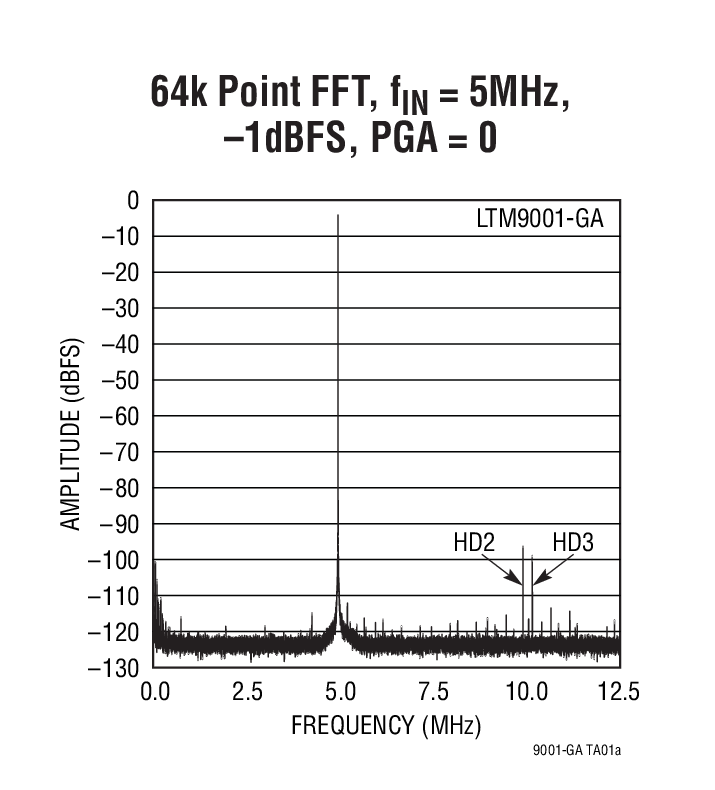

LTM9001は、5MHz時にノイズフロアが78dBFS、SFDR が87dB(LTM9001-GA)というAC特性を有しており、要求の厳しい通信アプリケーションのIFレシーバに最適です。

デジタル出力はシングルエンドCMOSです。独立した出力電源により、0.5V~3.3VのCMOS出力振幅が可能です。

オプションのクロック・デューティサイクル・スタビライザにより、広範なクロックデューティサイクルにおいてフルスピードで高性能を実現します。


アプリケーション

  • 通信機器
  • 高感度レシーバ
  • イメージング・システム
  • スペクトル・アナライザ
  • ATE

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$46.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM9001CV-GA#PBF
  • HTML
  • HTML
LTM9001IV-GA#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM9001CV-GA#PBF

製造中

LTM9001IV-GA#PBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM9001CV-GA#PBF

製造中

LTM9001IV-GA#PBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

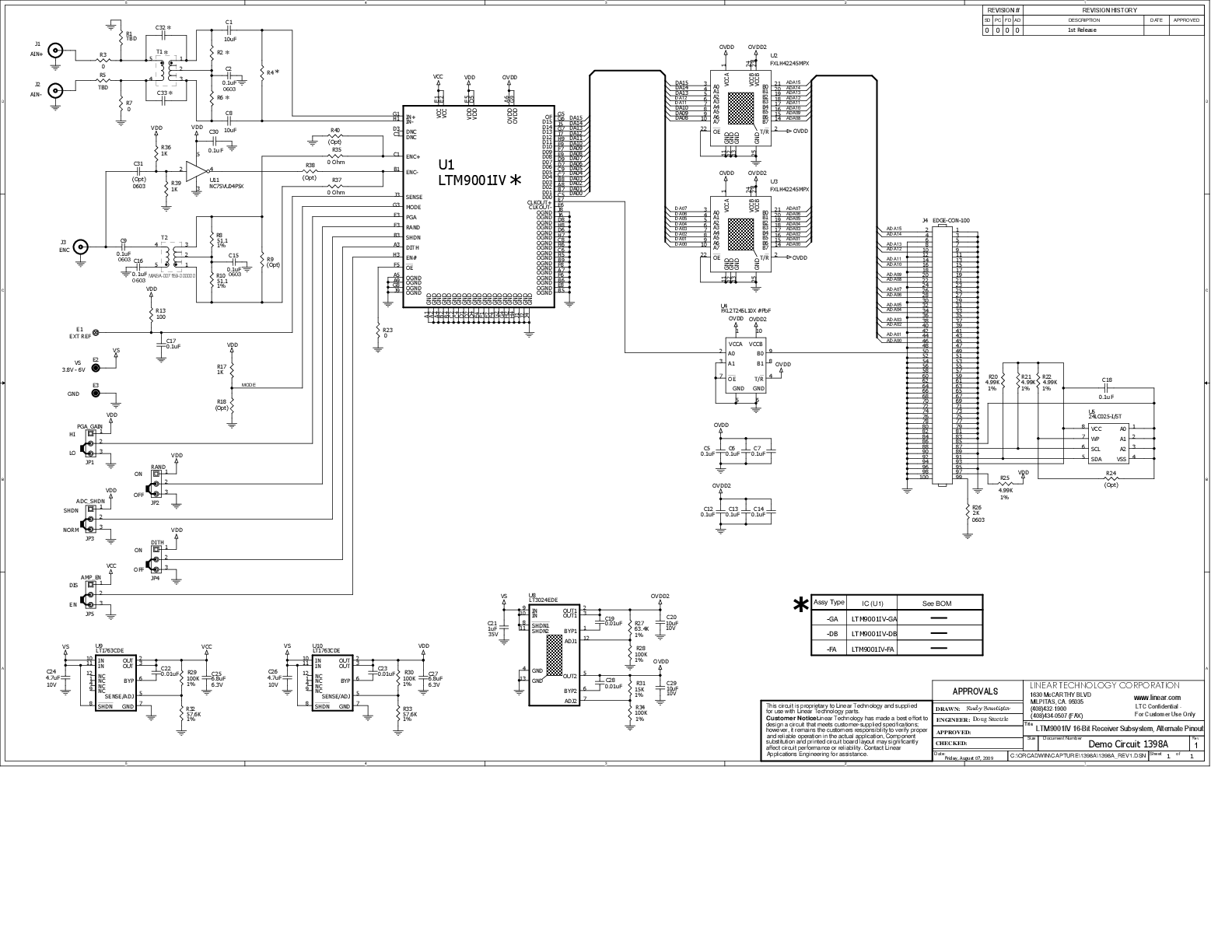

DC1398A-GA

LTM9001-GA, CMOS Out, 16-bit, 25Msps, DC-10MHz LPF, 8dB Gain (requires DC890)
