LTC6907

SOT-23、マイクロパワー、40kHz~4MHzの抵抗設定発振器

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.56
特長

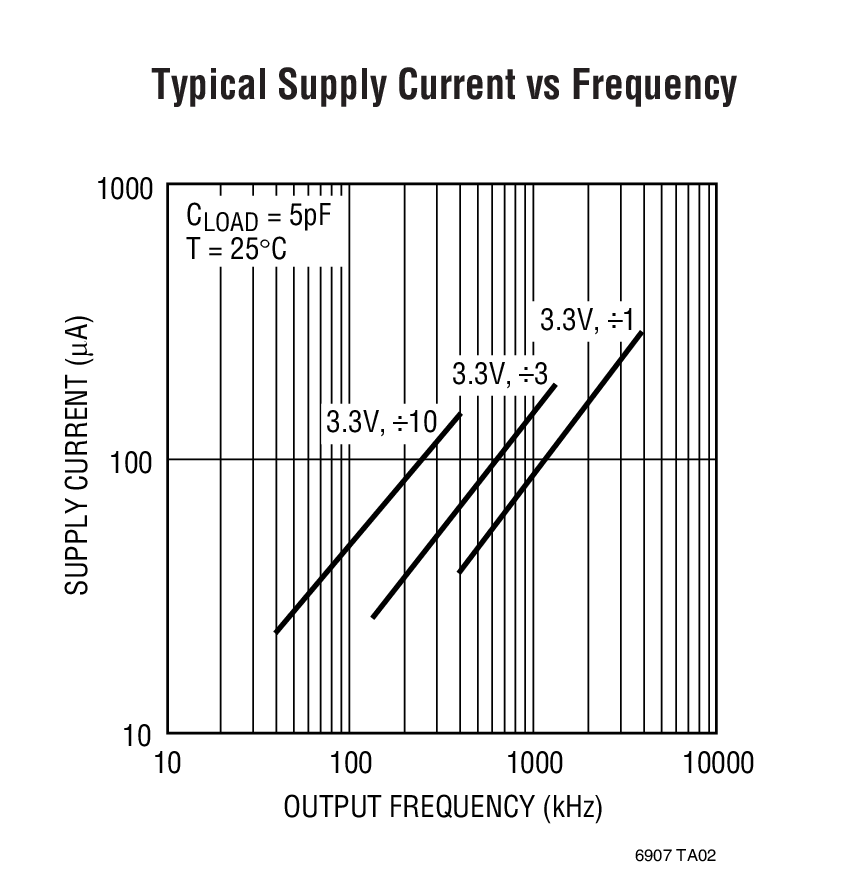

  • 消費電流:400MHz で36μA
  • 周波数精度:1%(0℃~70℃)
  • 周波数範囲:40kHz~4MHz
  • 1本の抵抗で発振周波数を設定
  • 動作温度範囲:-40℃~125℃
  • 起動時間:4MHz で200μs 以下
  • 電源投入後の最初のサイクルが正確
  • 150ΩCMOS 出力ドライバ
  • 高さの低い(1mm)SOT-23(ThinSOT) パッケージ
製品概要
show more Icon

LTC6907は、汎用性が高く、コンパクトで使いやすい、プログラム可能な高精度発振器です。マイクロパワー動作により、バッテリ駆動の携帯機器に適しています。400kHz時、3V電源での消費電流は36μAです。

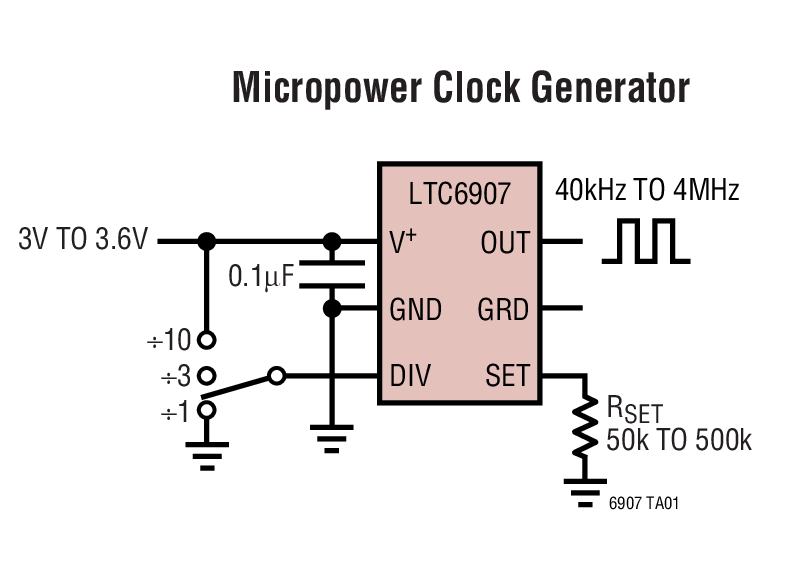

1本の抵抗により、0.5%を超える初期精度で10:1範囲にわたり発振周波数をプログラムします。出力周波数は1、3、または10で分周することができるので、100:1の総周波数範囲40kHz~4MHzが得られます。

LTC6907は次式を基に容易にプログラムできます。

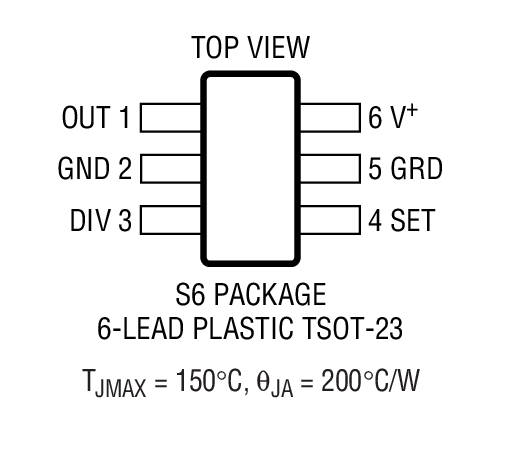

LTC6907は6ピンSOT-23(ThinSOT)パッケージで供給されます。シャットダウン機能を備え、より低い周波数で動作するバージョンについては、お問い合わせください。


アプリケーション

  • 低コスト、高精度のプログラム可能な発振器
  • 水晶発振器やセラミック発振器の堅牢かつコンパクトなマイクロパワー代替デバイス
  • 衝撃および振動の多い環境
  • バッテリ駆動の携帯機器
  • PDAや携帯電話

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6907CS6#TRMPBF
  • HTML
  • HTML
LTC6907CS6#TRPBF
  • HTML
  • HTML
LTC6907HS6#TRMPBF
  • HTML
  • HTML
LTC6907HS6#TRPBF
  • HTML
  • HTML
LTC6907IS6#TRMPBF
  • HTML
  • HTML
LTC6907IS6#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

DC2073B-I

LTC6907 Silicon Oscillator Demo Board

zoom

DC2073B-I

LTC6907 Silicon Oscillator Demo Board

LTC6907 Silicon Oscillator Demo Board

製品の詳細

DC2073B demo board features SOT23 packaged silicon oscillators. The DC2073B demo board is available in eleven different options; DC2073B-A through DC2073B-K. These eleven options provide for the evaluation of resistor-set oscillator ICs and fixed frequency ICs.

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
