製品概要

機能と利点

  • 1kHz~68MHzの方形波出力

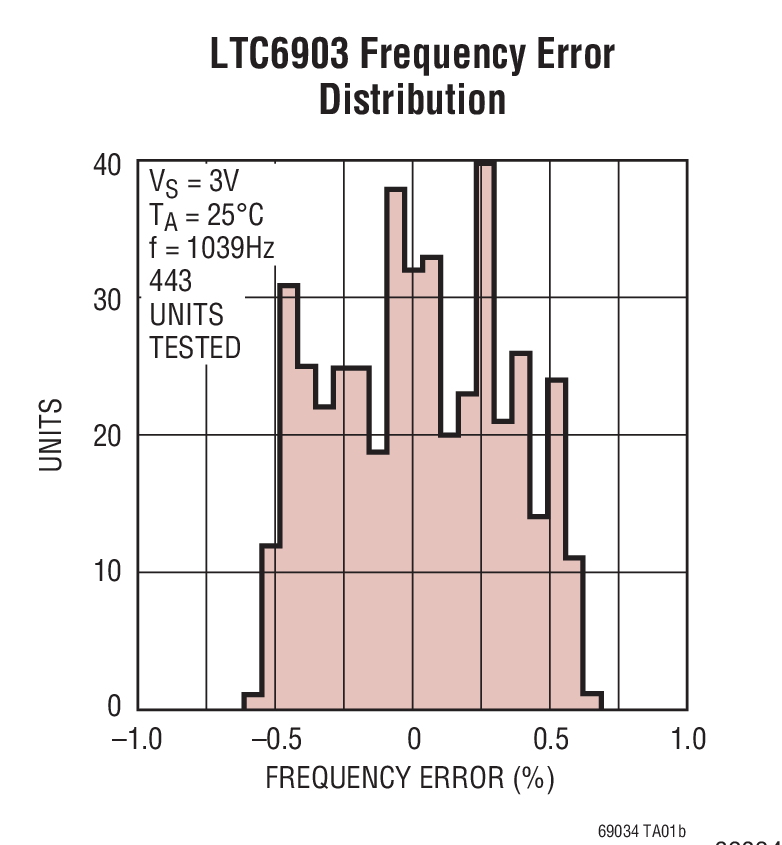

  • 0.5%(標準)の初期周波数精度
  • 周波数誤差:あらゆる設定において1.1%未満
  • 周波数ドリフト:全温度範囲で10ppm/°C(標準)
  • 分解能:0.1%
  • 消費電流(f < 1MHz、VS = 2.7V):1.7mA(標準)
  • 2.7V~5.5Vの単電源動作
  • ジッタ:標準0.4%未満(1kHz~8MHz)
  • 使いやすいSPI(LT6903)またはI2C(LTC6904)シリアル・インタフェース
  • 出力イネーブル・ピン
  • -55°C~125°C動作

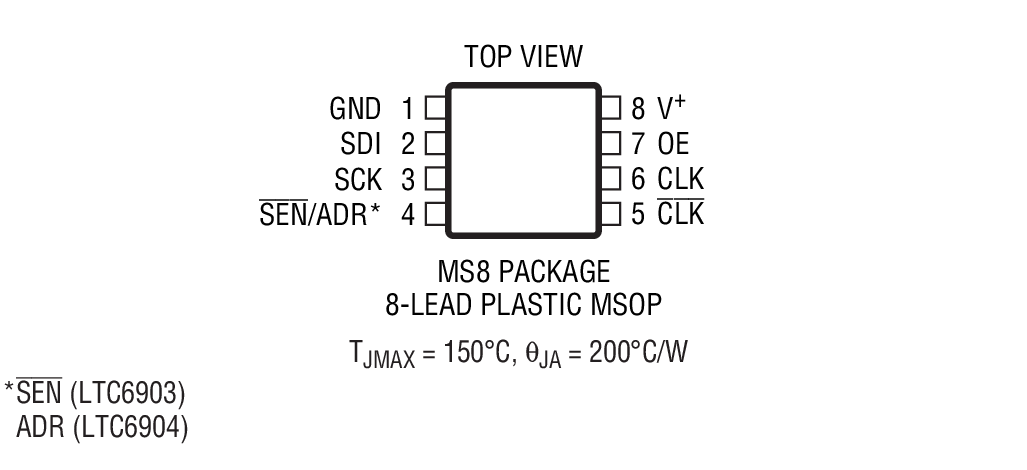

  • MS8パッケージ

製品概要

LTC6903/LTC6904は、シリアル・ポートを介して設定される1kHz~68MHzの高精度周波数を供給する低消費電力の自己完結型デジタル周波数源です。LTC6903/LTC6904は電源バイパス・コンデンサ以外の外付け部品が不要で、2.7V~5.5Vの広い単電源電圧範囲で動作します。

LTC6903/LTC6904は、デジタル制御設定と周波数の関係を直線化する独自の帰還ループを搭載しているので、非常にシンプルな周波数設定式が得られます。

ltc6903-6904-eq1

ここで、OCTは4ビットのデジタル・コード、DACは10ビットのデジタル・コードです。

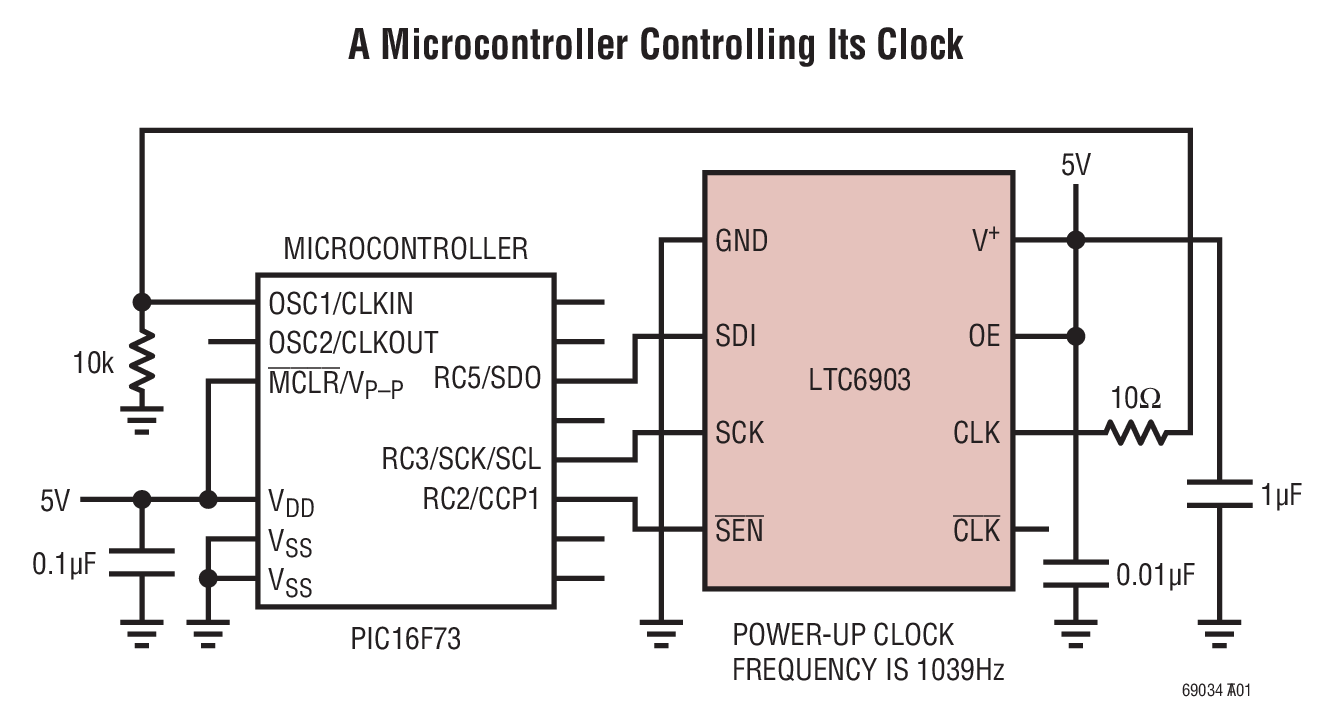

LTC6903は便利なSPI 互換シリアル・インタフェースによって制御されます。LTC6904は業界標準のI2C互換インタフェースを使用しています。


アプリケーション

  • 高精度のデジタル制御発振器
  • パワー・マネージメント
  • ダイレクト・デジタル周波数合成(DDS)の代替デバイス
  • DACとVCOの代替デバイス
  • スイッチトキャパシタ・フィルタ用クロック

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。

Linduino

設計ツール

OscCalc選択および合成ツール

アプリケーションに適したシリコン発振器を短時間で容易に選択いただけます。(注:OscCalcを機能させるには、Excelのマクロを有効にする必要があります。)
