LTC5594: 広帯域IFアンプを備えた直線性の高い 300MHz～9GHz I/Q 復調器 データシート (Rev. A)1/30/2018PDF2M
製品概要
機能と利点
- 真のゼロ IF 復調器
- 500 MHz ～ 9 GHz に一致する高帯域入力
- 広い IF 帯域幅: DC ～ 1 GHz（1 dB 平坦度）
- 37 dB イメージ除去（60 dB に調整可能）
- 高い合計 OIP3: 5.8 GHz で 37 dBm
- 5.8 GHz で 58 dBm の OIP2（65 dBm に調整可能）
- 最大パワー変換ゲイン: 5.8 GHz で 9.2 dB
- オンチップ・トランス付きシングル・エンド RF 入力
- DC オフセットを調整してゼロ化可能
- シリアル・インターフェース
- 8 段階で調整可能な IF アンプのゲイン
- IF アンプのシャットダウン／イネーブル
- 低消費電力のシャットダウン・モード
- 動作温度範囲（TC）: –40°C ～ 105°C
- 32 ピン 5 mm × 5 mm QFN パッケージ
製品概要
LTC5594 は、周波数範囲 300 MHz ～ 9 GHz で高い直線性のゼロ IF および低 IF レシーバー・アプリケーション向けに最適化されたダイレクト・コンバージョン直交復調器です。LTC5594 は、1 GHz を超える非常に広い IF 帯域幅を備えるため、非常に広い帯域幅の信号の復調に特に適しています（特に、5G のフロントホール／バックホール・レシーバー・アプリケーション）。LTC5594 の優れたダイナミック・レンジのため、このデバイスは難しいインフラストラクチャのダイレクト・コンバージョン・アプリケーションに適しています。LTC5594 に使用されている独自の技術により、OIP2 を 65 dBm に最適化し、60 dB よりも優れたイメージ除去を実現する機能が提供されます。DC オフセット制御機能を使えば、A/D コンバータ（ADC）入力で DC オフセットをゼロ化できるため、DC 結合 IF 信号パスを使用する真のゼロ IF レシーバーのダイナミック・レンジを最適化できます。広帯域 RF および LO 入力ポートで、1 個のデバイスを使用してすべての主要ワイヤレス・インフラストラクチャ周波数帯域をカバーできます。LTC5594 の IF 出力は、最も一般的な ADC 入力インターフェースを直接操作できるように設計されています。デバイスの高い OIP3 と高い変換ゲインにより、IF 信号パスに追加のアンプは不要です。
アプリケーション
- 5G 基地局のフロントホール／バックホール・レシーバー
- 防衛および衛星受信機
- ポイント to ポイント・ブロードバンド無線
- 高直線性ダイレクト・コンバージョン I/Q SDR
- 試験用計測器
- DPD レシーバー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

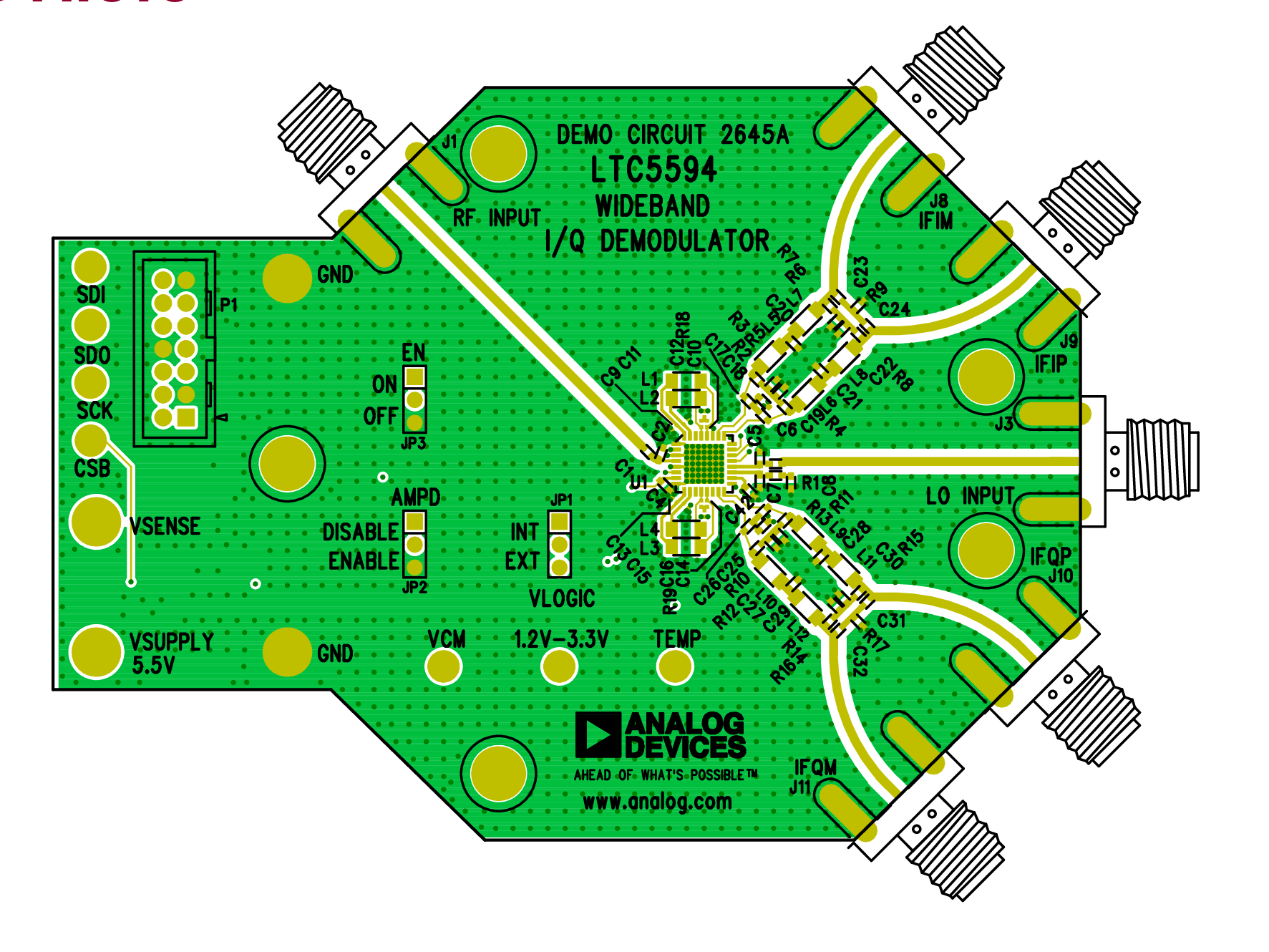

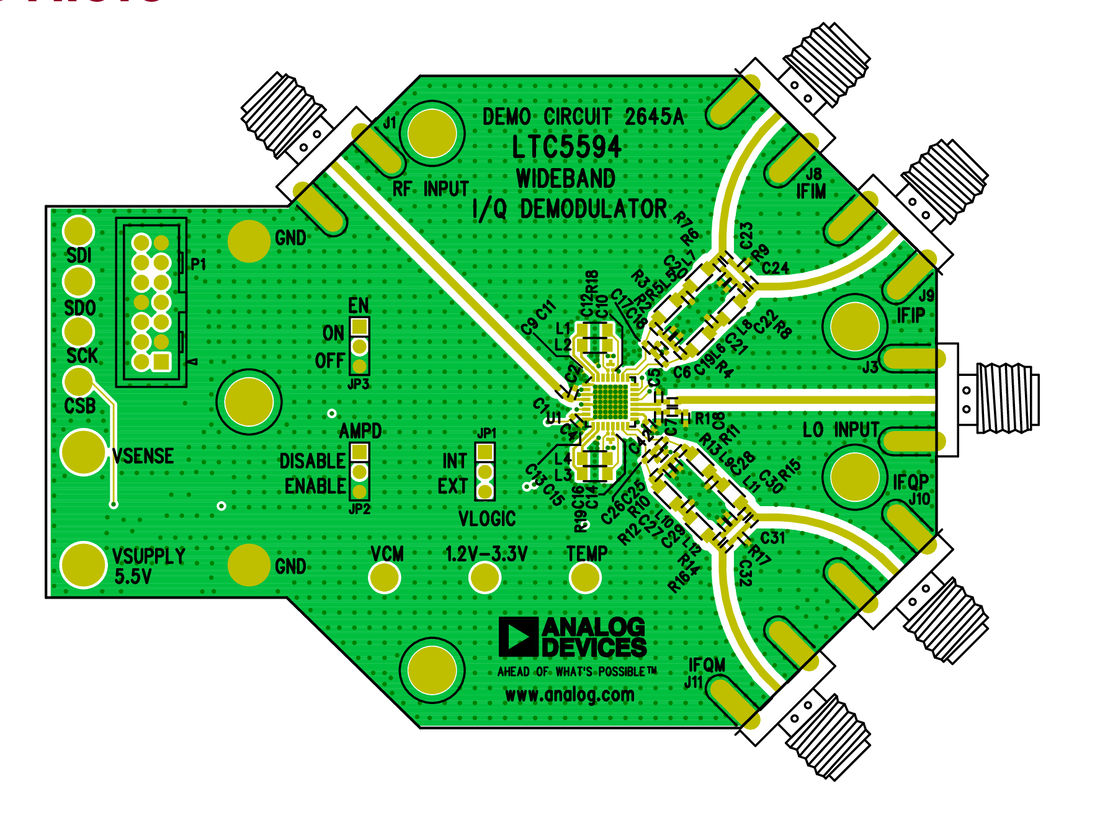

評価キット (1)
参考資料
-
R550 Reliability Data3/23/2018PDF80 K
-
DC2645A - Demo Board Manual1/30/2018PDF526K
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
5G mmW RF Front-End ICs 24 GHz to 48.2 GHz9/15/2022PDF4 M
-
帯域幅が1.2GHzのダイレクト・レシーバー、43dB以上のイメージ除去が可能10/28/2021
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC5594IUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC5594IUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R550 Reliability Data |
