LTC5536

高速コンパレータ出力付き、600MHz~7GHz 高精度RF検出器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.16
特長
  • 温度補償されたショットキー・ダイオードRF検出器を内蔵
  • 広い入力周波数範囲:600MHz~7GHz
  • 広い入力パワーレンジ:-26dBm~12dBm
  • ラッチ・イネーブル付き高速コンパレータ出力
  • RF入力レベル0dBmでの応答時間:25ns
  • レール・トゥー・レール出力振幅
  • コンパレータ出力電流:±20mA
  • 広いVCC範囲:2.7V~5.5V
  • 低い動作電流:2mA

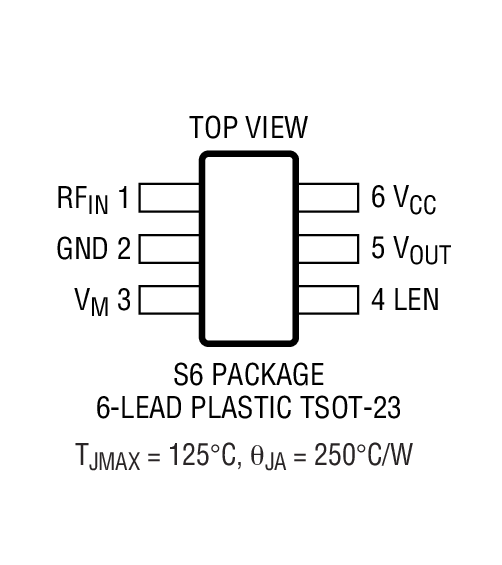

  • 高さの低い(1mm)SOT-23パッケージ
製品概要
show more Icon

LTC5536は、600MHz~7GHzの動作範囲をもつRFアプリケーション向けのRFパワー検出器です。温度補償されたショットキー・ダイオード・ピーク検出器と高速コンパレータを組み合わせて、小型のThinSOTパッケージに集積しています。電源電圧範囲は、1セル・リチウムイオンまたは3セルNiMHバッテリでの動作に対して最適化されています。

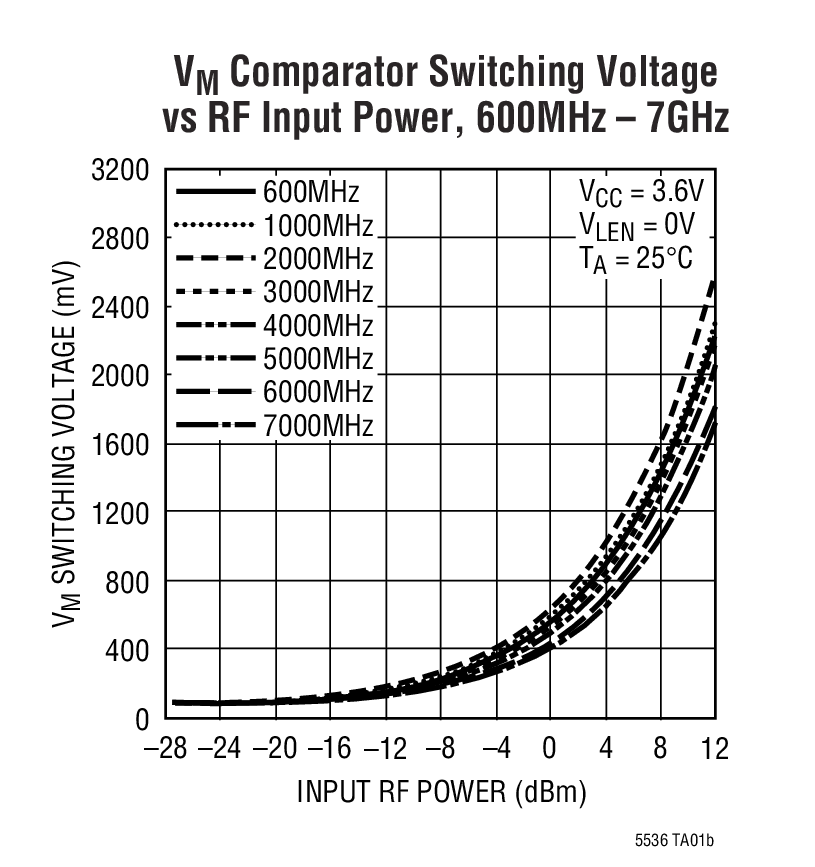

内蔵のショットキー・ダイオードを使用して、RF入力電圧のピーク値を検出します。検出された電圧はVMピンのリファレンス電圧と比較されます。

RF入力からVOUTまでの応答時間は20nsと短く抑えることができます。コンパレータ出力は、LENがhighのときにラッチされ、lowのとき入力がそのまま出力されます。

LTC5536は-26dBm~12dBmのRF入力パワーレベルで動作します。


アプリケーション

  • 下記アプリケーション向けRF信号検出器:
    • 802.11a、802.11b、802.11g、802.15
    • 光データリンク
    • ワイヤレス・データ・モデム
    • ワイヤレスおよびケーブル・インフラストラクチャ
  • RFパワー・アラーム
  • エンベロープ検出器
  • RF IDタグ・リーダ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC5536ES6#TRMPBF
  • HTML
  • HTML
LTC5536ES6#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

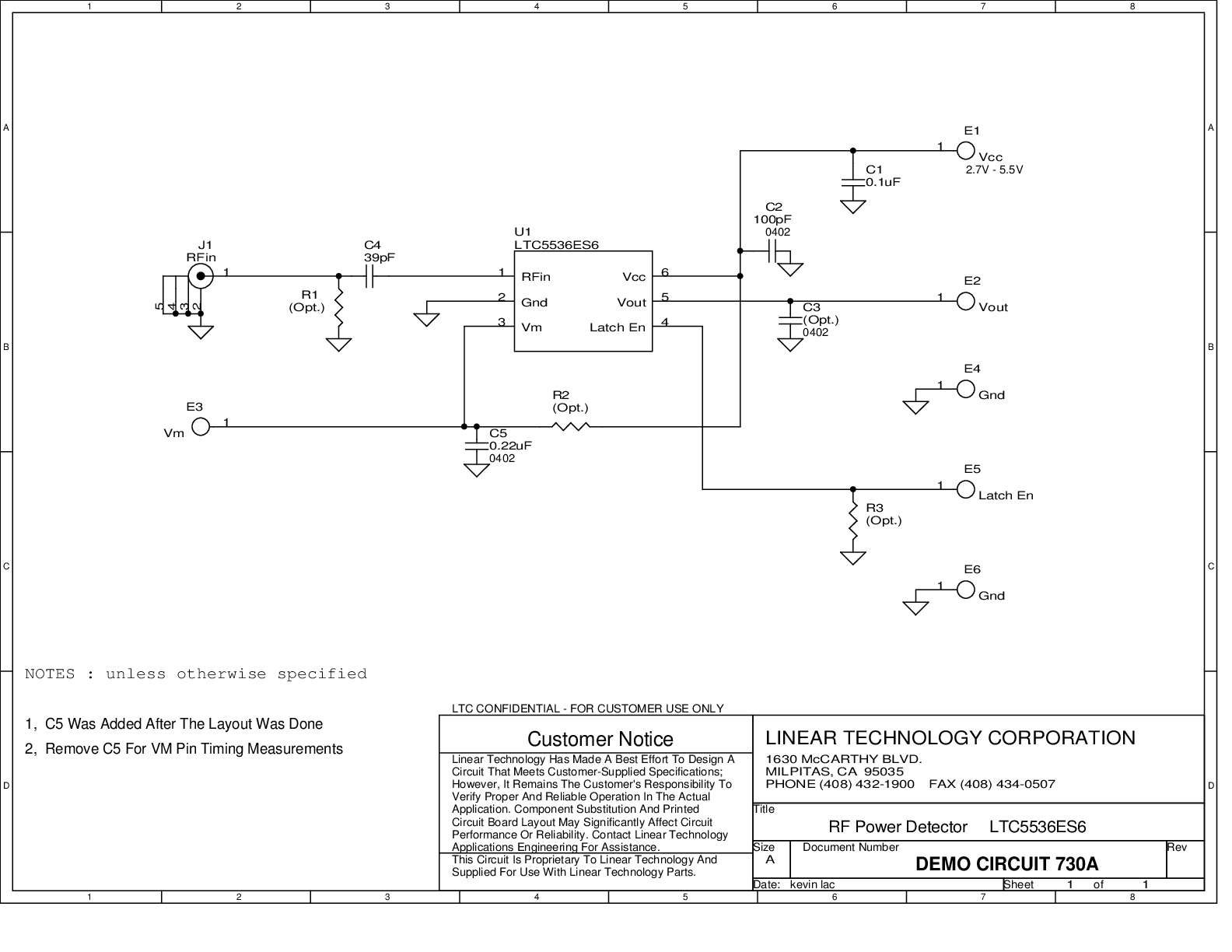

評価用キット
