製品概要

機能と利点

  • スループット・レート:2Msps
  • INL:±2.5LSBを保証
  • 欠落コードのない14ビットを保証
  • 入力同相範囲の広い差動入力:8VP-P
  • SNR:標準82dB(fIN = 500kHz)
  • THD:標準–93dB(fIN = 500kHz)
  • サイクル待ち時間なし
  • –40℃~125℃での動作を保証
  • 3.3Vまたは5V単電源
  • 1.25Vの外部リファレンス入力付き2.048Vまたは4.096Vの低ドリフト(最大20ppm/℃)内部リファレンス
  • I/O(入出力)の電圧範囲:1.8V ~2.5V
  • SPI 互換シリアルI/O:CMOSまたはLVDS
  • VDD = 5V(標準)での電力損失:35mW
  • 小型16ピン(4mm×5mm)MSOPパッケージ

製品概要

LTC2310-14は、差動入力で入力同相範囲の広い低ノイズ、高速14ビット+符号の逐次比較レジスタ(SAR)A/Dコンバータです。LTC2310-14は3.3Vまたは5V単電源で動作し、差動入力範囲が8VP-Pなので、広いダイナミックレンジと高い同相電圧除去比が要求されるアプリケーションに最適です。LTC2310-14は、保証された±2.5LSBのINL、14ビット分解能で欠落コードなし、82dBのSNR(標準)を実現します。

LTC2310-14は、低ドリフト(最大20ppm/℃)の2.048Vまたは4.096V温度補償リファレンスを内蔵しており、外部1.25Vバッファ付きリファレンス入力を提供します。LTC2310-14は、CMOSまたはLVDSをサポートするSPI 互換の高速シリアル・インタフェースも内蔵しています。サイクル待ち時間がなく、スループットが2Mspsと速いので、さまざまな高速アプリケーションに最適です。LTC2310-14の消費電力は5Vでわずか35mWであり、非活動期間中の消費電力をさらに節減するために、消費電力を低減するナップ・モードとスリープ・モードを備えています。


アプリケーション

  • 高速データ収集システム
  • 通信
  • リモート・データ収集
  • 画像処理
  • 光通信
  • 自動車用機器
  • 多相モータ制御

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

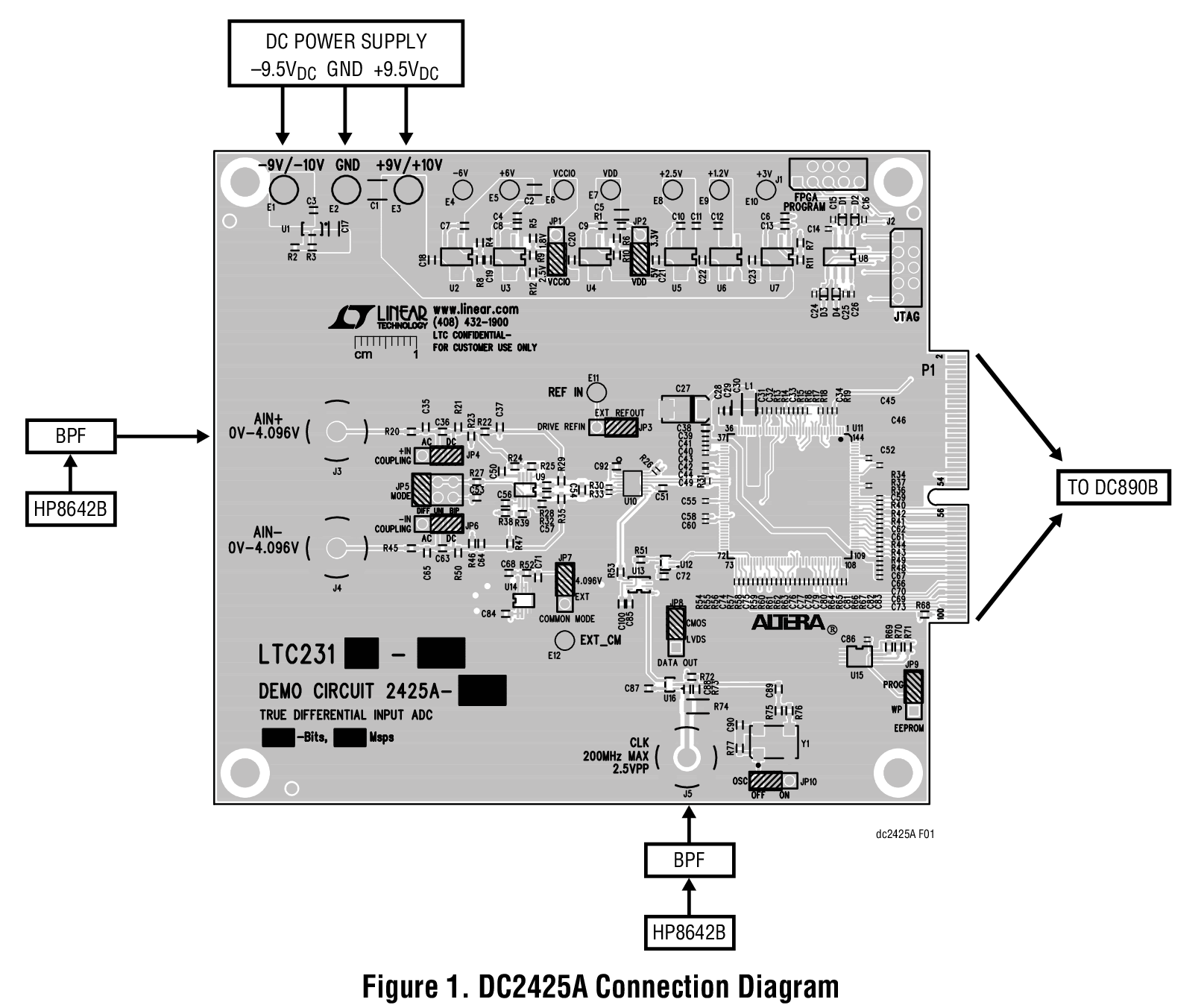

評価キット (1)
