LTC2241-10

10ビット、 210Msps ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
IBISモデル LTC2240/LTC2241/LTC2242 - IBIS Model Download 20.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$37.78
特長
  • サンプル・レート：210Msps
  • SNR：60.5dB

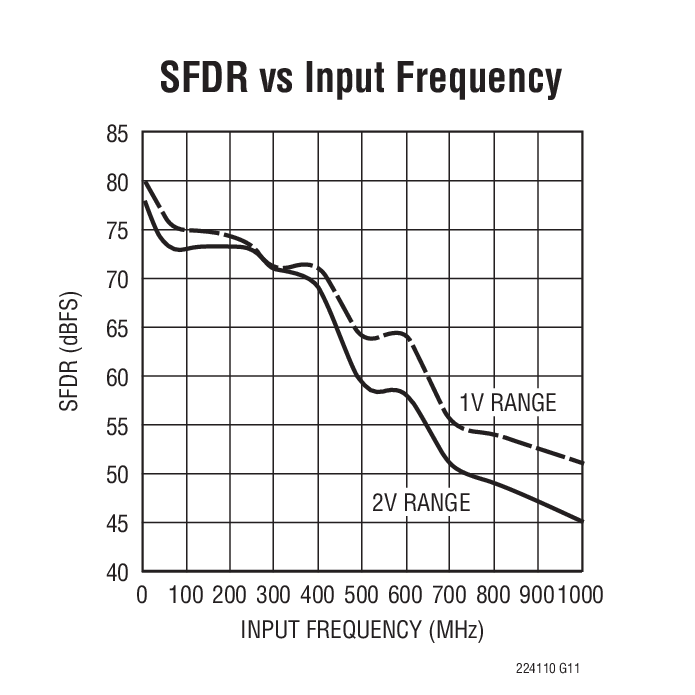

  • SFDR：78dB
  • 1.2GHzのフルパワー帯域幅S/H
  • 単一2.5V電源
  • 低消費電力：585mW
  • LVDS、CMOSまたはデマルチプレクスCMOS出力
  • 選択可能な入力範囲：±0.5Vまたは±1V
  • ミッシング･コードなし
  • オプションのクロック･デューティ･サイクル･スタビライザ
  • シャットダウン･モードとナップ･モード
  • データ・レディ出力クロック
  • ピン互換ファミリ
    • 250Msps: LTC2242-12 (12ビット), LTC2242-10 (10ビット)
    • 210Msps: LTC2241-12 (12ビット), LTC2241-10 (10ビット)
    • 170Msps: LTC2240-12 (12ビット), LTC2240-10 (10ビット)
    • 185Msps: LTC2220-1 (12ビット)
    • 170Msps: LTC2220 (12ビット), LTC2230 (10ビット)
    • 135Msps: LTC2221 (12ビット), LTC2231 (10ビット)

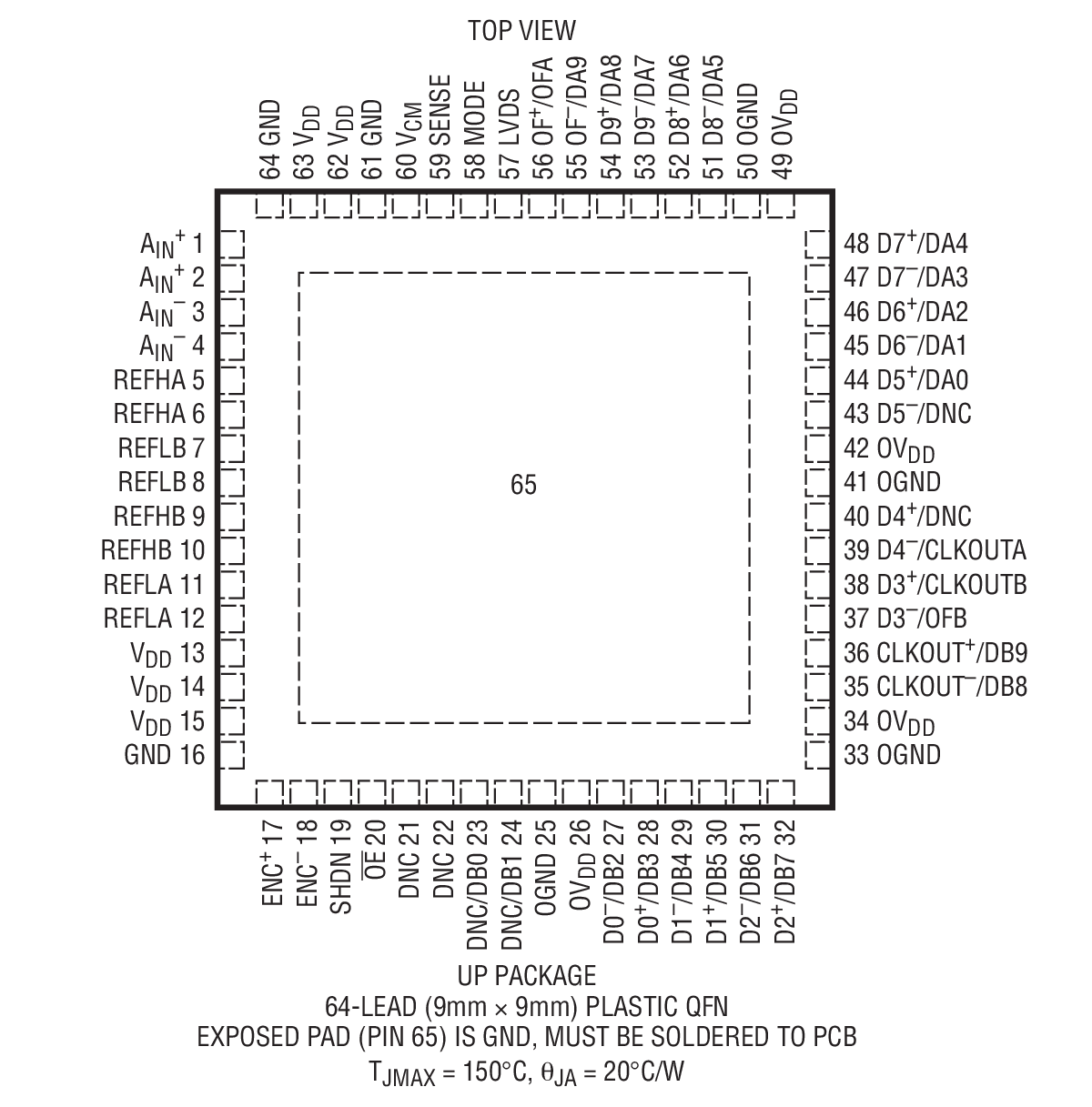

  • 64ピン9mm×9mm QFNパッケージ
製品概要
show more Icon

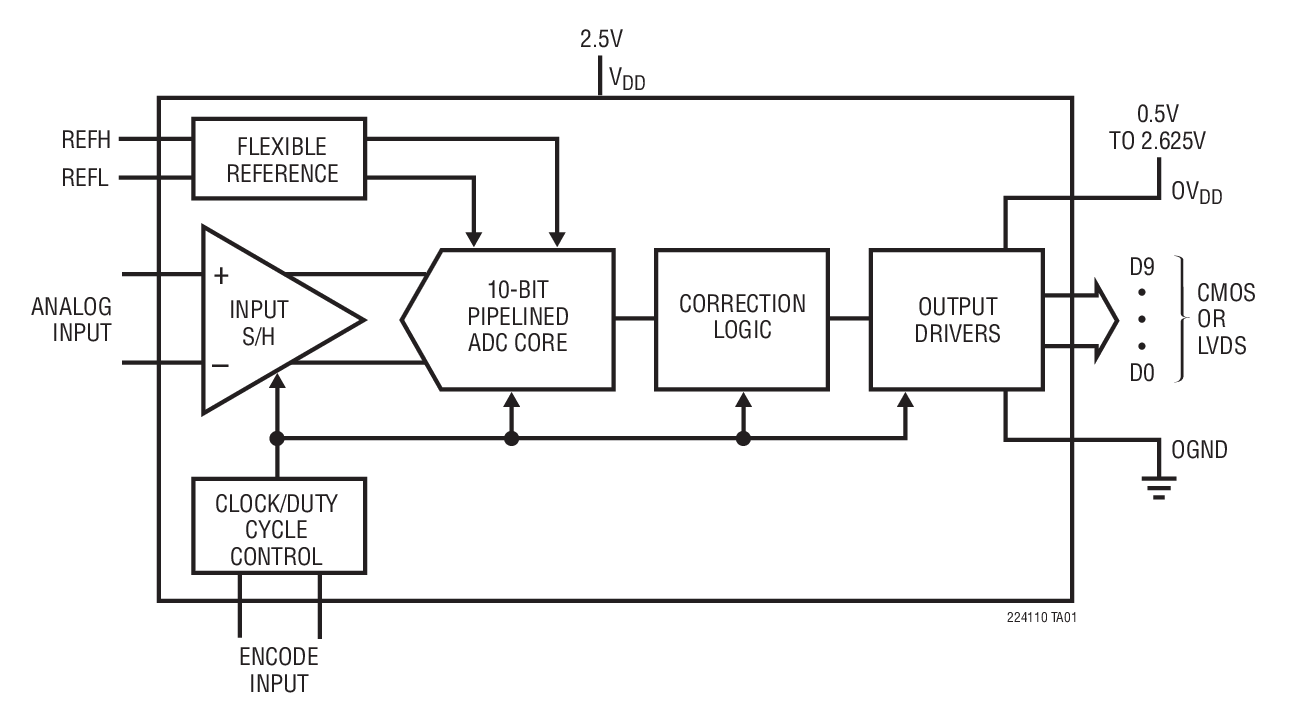

LTC2241-10は、高周波の広いダイナミック・レンジの信号をデジタル化する210Mspsサンプリング10ビットA/Dコンバータです。SNRが60.5dB、SFDRが78dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、95fsRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。

DC仕様では、±0.3LSB（標準）のINLと±0.15LSB（標準）のDNL、全温度範囲でミッシング･コードがないことが規定されています。

デジタル出力は、差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式、2本のデマルチプレクス･バスが半分のデータレートで動作し、インターリーブ間隔で更新を行う形式、2本のデマルチプレクス･バスが半分のデータレートで動作し、同時更新を行う形式の3つから選択できます。個別の出力電源により、0.5V～2.625VのCMOS出力振幅が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルで高性能を達成できます。


 Bits
LTC2241-10 10
LTC2241-12 12

アプリケーション

  • 無線および有線の広帯域通信
  • ケーブル･ヘッドエンド･システム
  • パワーアンプの直線化
  • 通信テスト機器

Show More Arrow image
