LTC2239

10ビット、80Msps、低ノイズ3V ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

4 28, 2017 ellipse 日本語

LTC2239: 10ビット、80Msps、低ノイズ3V ADC データシート

データシートご利用上の注意
PDFファイルを開く external-link 785.00K
Documentation すべてのドキュメントを表示
IBISモデル LTC2249 - IBIS Model Download 40.00KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$9.60
特長
  • サンプル・レート：80Msps
  • 単一3V電源 （2.7V～3.4V）
  • 低消費電力：211mW

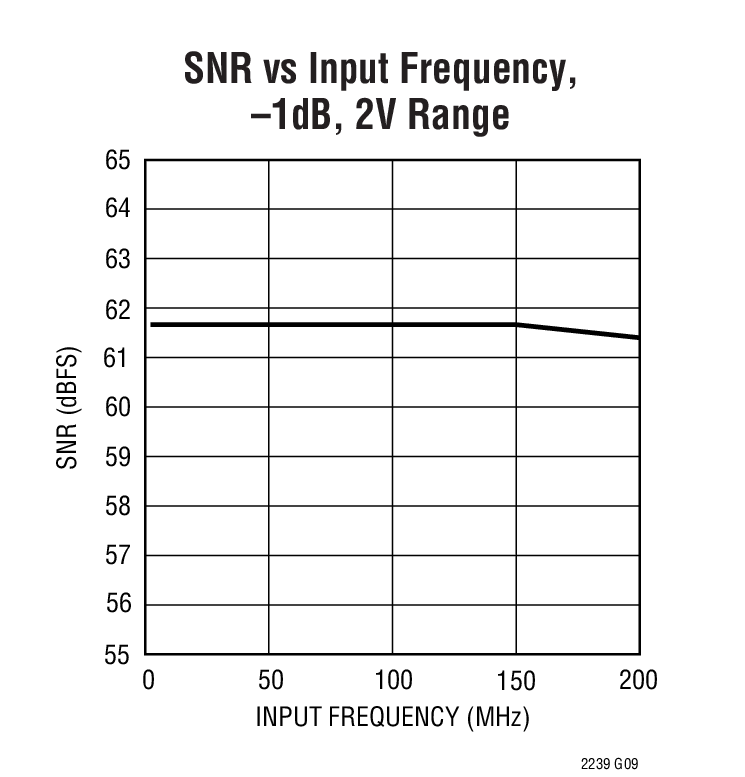

  • SNR：（70MHzの入力で）61.6dB
  • SFDR：（70MHzの入力で）85dB
  • ミッシング･コードなし
  • 柔軟な入力：1VP-P～2VP-P
  • 575MHzのフルパワー帯域幅S/H
  • クロック･デューティ･サイクル･スタビライザ
  • シャットダウン･モードとナップ･モード
  • ピン互換ファミリ
    • 80Msps：LTC2229（12ビット）、LTC2239（10ビット）
    • 65Msps：LTC2228（12ビット）、LTC2238（10ビット）
    • 40Msps：LTC2227（12ビット）、LTC2237（10ビット）
    • 25Msps：LTC2226（12ビット）、LTC2236（10ビット）
    • 10Msps：LTC2225（12ビット）

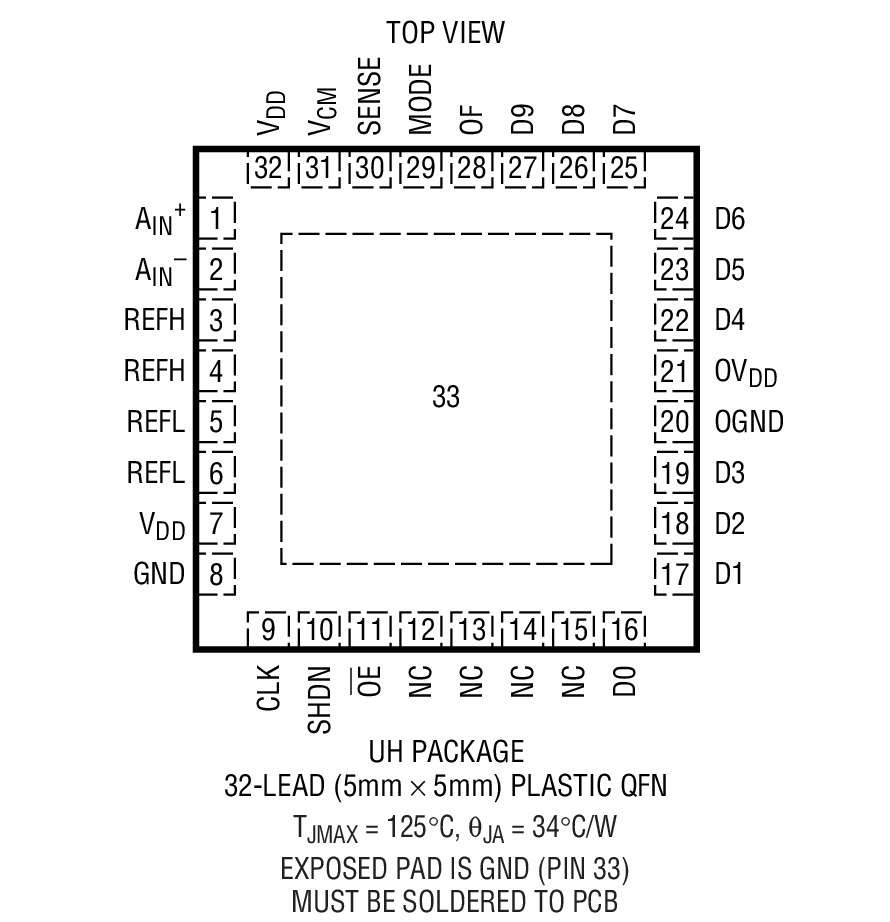

  • 32ピン5mm×5mm QFNパッケージ
製品概要
show more Icon

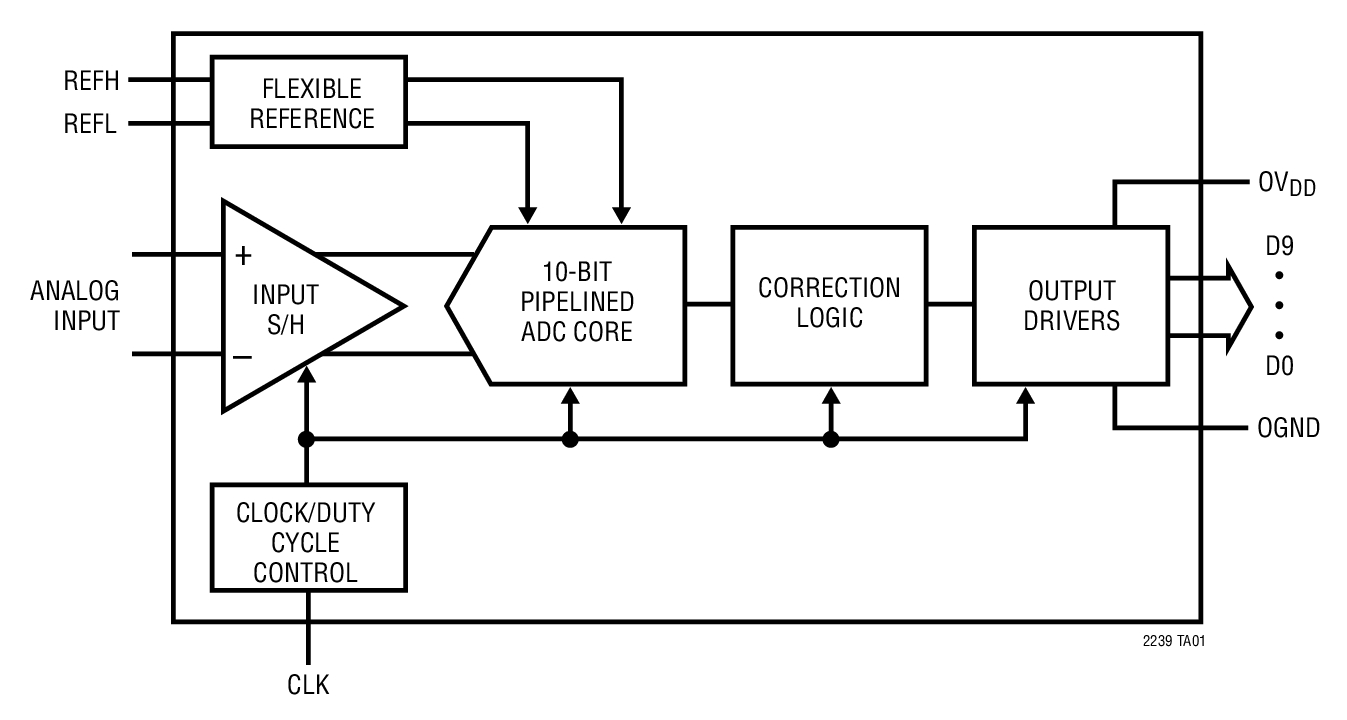

LTC2239は、高周波の広いダイナミック・レンジの信号をデジタル化する10ビット、80Msps、低消費電力、3V A/Dコンバータです。SNRが61.6dB、ナイキスト周波数を大きく超える信号に対するSFDRが85dBという優れたAC特性を備えているため、要求の厳しいイメージングおよび通信アプリケーションに最適です。

DC仕様では、±0.1LSB（標準）のINLと±0.1LSB（標準）のDNL、全温度範囲で±0.5LSB（標準）のINLと±0.5LSB（標準）のDNLが規定されています。遷移ノイズは0.08LSBRMSと低く抑えられています。

単一3V電源により、低消費電力動作が可能です。個別の出力電源により、0.5V～3.3Vロジックをドライブする出力が可能です。

シングルエンドCLK入力によってコンバータ動作を制御します。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。


アプリケーション

  • 無線および有線の広帯域通信
  • イメージング･システム
  • 超音波
  • スペクトル分析
  • 携帯用計測器
