LTC2222-11

11-Bit, 105Msps ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$18.75
特長
  • Sample Rate: 105Msps
  • 65.4dB SNR up to 140MHz Input

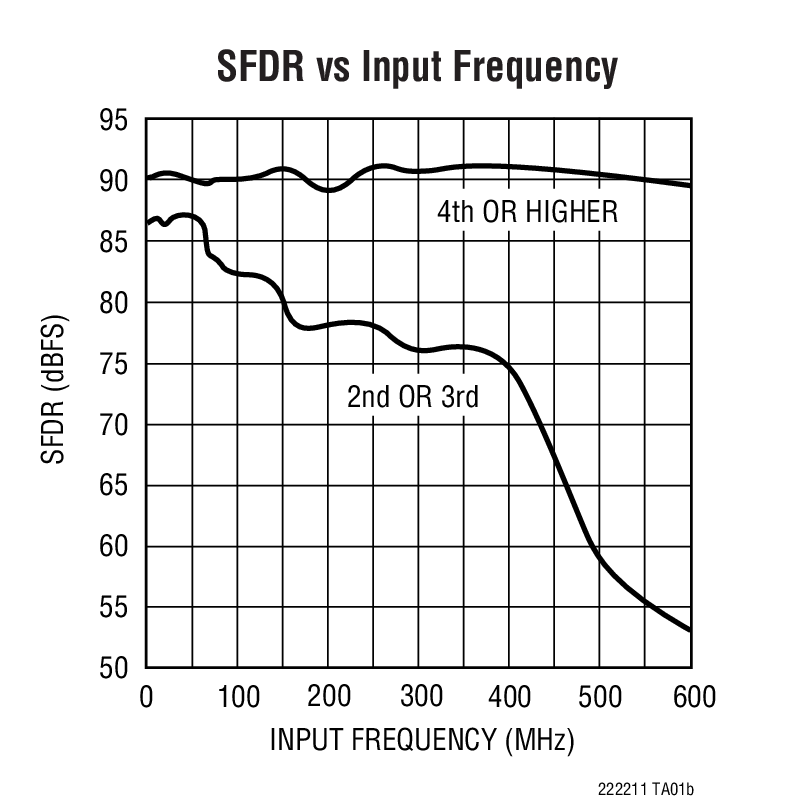

  • 80dB SFDR up to 150MHz Input
  • 775MHz Full Power Bandwidth S/H
  • Single 3.3V Supply
  • Low Power Dissipation: 475mW
  • CMOS Outputs
  • Selectable Input Ranges: ±0.5V or ±1V
  • No Missing Codes
  • Optional Clock Duty Cycle Stabilizer
  • Shutdown and Nap Modes
  • Data Ready Output Clock
  • Pin Compatible Family
    • 135Msps: LTC2224 (12-Bit), LTC2234 (10-Bit)
    • 105Msps: LTC2222 (12-Bit), LTC2232 (10-Bit)
    • 80Msps: LTC2223 (12-Bit), LTC2233 (10-Bit)
  • 48-Pin 7mm × 7mm QFN Package
製品概要
show more Icon

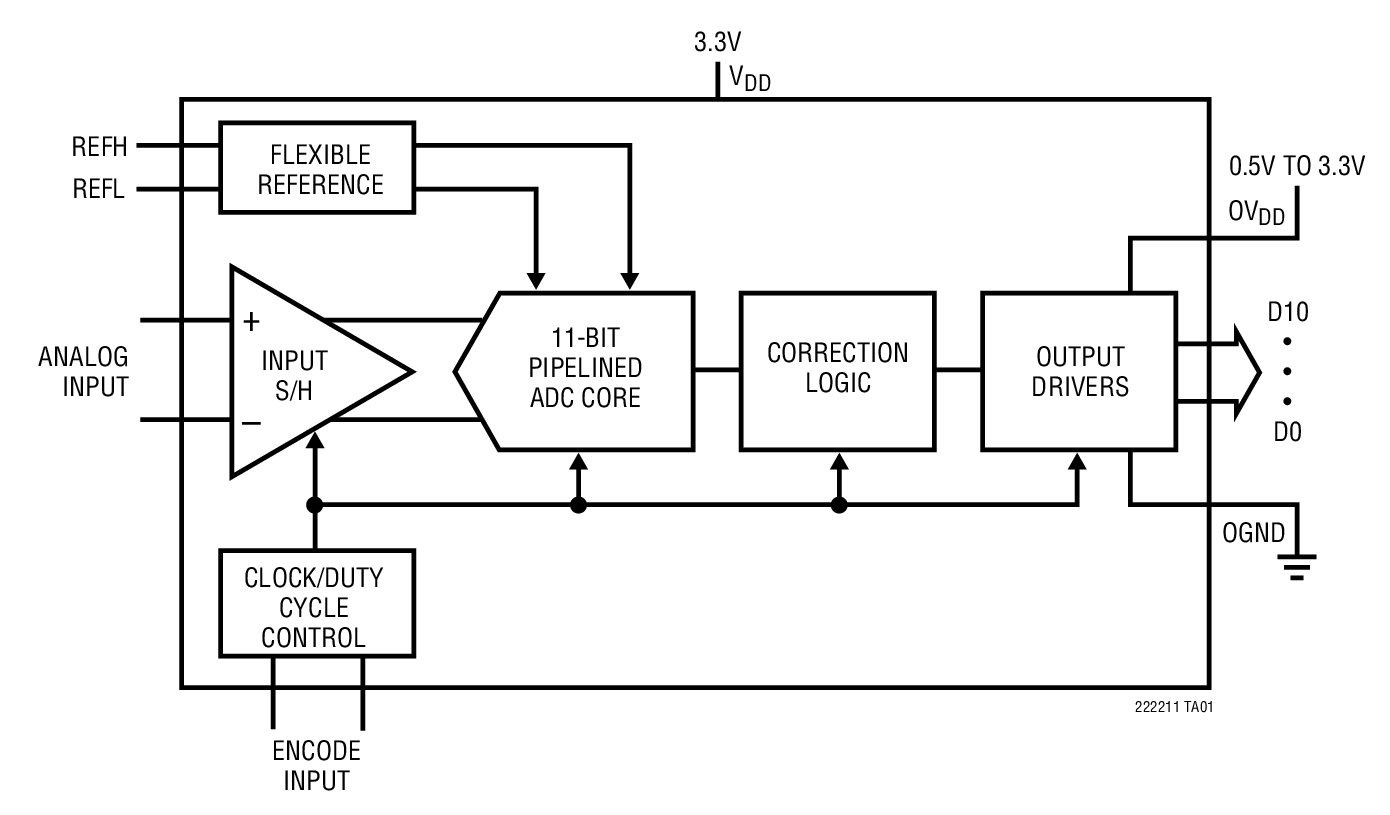

The LTC2222-11 is a 105Msps, sampling 11-bit A/D converter designed for digitizing high frequency, wide dynamic range signals. The LTC2222-11 is perfect for demanding communications applications with AC performance that includes 65.4dB SNR and 80dB spurious free dynamic range for signals up to 150MHz. Ultralow jitter of 0.15psRMS allows undersampling of IF frequencies with excellent noise performance.

DC specs include ±0.15LSB INL (typ), ±0.1LSB DNL (typ) and no missing codes over temperature. The transition noise is a low 0.25LSBRMS.

A separate output power supply allows the CMOS output swing to range from 0.5V to 3.3V.

The ENC+ and ENC– inputs may be driven differentially or single ended with a sine wave, PECL, LVDS, TTL, or CMOS inputs. An optional clock duty cycle stabilizer allows high performance at full speed for a wide range of clock duty cycles.

Applications

  • Wireless and Wired Broadband Communication
  • Cable Head-End Systems
  • Power Amplifier Linearization
  • Communications Test Equipment
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格 最低価格：$18.75
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2222-11

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 11/09/2007
English

LTC2222-11: 11-Bit, 105Msps ADC Data Sheet

PDFファイルを開く

redirect
586.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC751A - Demo Manual redirect icon

629.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R478 Reliability Data redirect icon

53.86 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

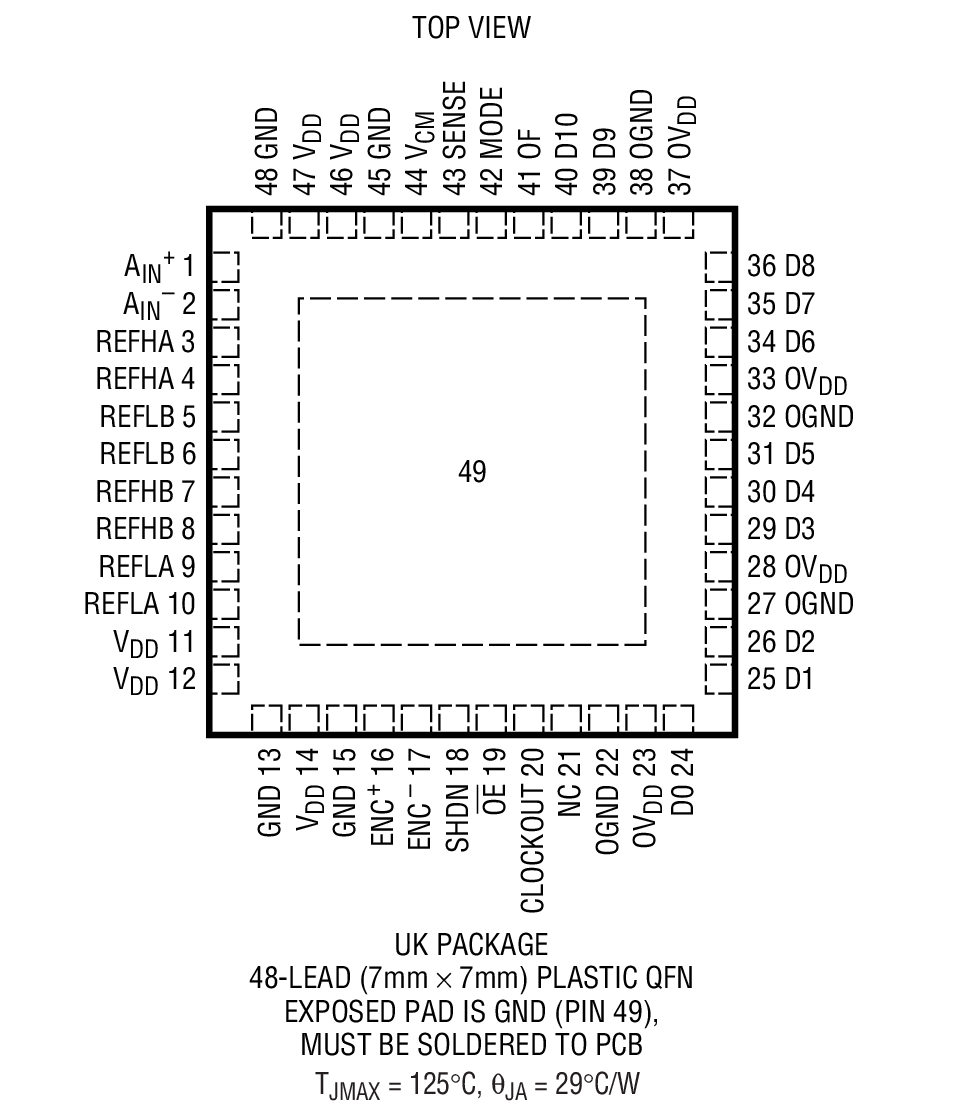

製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2222CUK-11#PBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2222CUK-11#TRPBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2222IUK-11#PBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2222IUK-11#TRPBF 48-Lead QFN (7mm x 7mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム


LinearLabTools
Info:False

リニアテクノロジーのデータ・コンバータ評価用ボードに直接アクセスできるMATLABとPythonのプログラムを集めたツールです。

  • file-icon HTML LinearLabTools external icon
    •
    PScope
    Info:False

    PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。

  • file-icon HTML PScope external icon

    • 必要なソフトウェア／ドライバが見つかりませんか？

    ドライバ／ソフトウェアをリクエスト

    評価用キット 2

    reference details image

    DC751A-N

    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 100MHz< AIN <250MHz (Requires DC718)

    zoom

    DC751A-N

    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 100MHz< AIN <250MHz (Requires DC718)

    download icon

    ダウンロード

     print icon

    印刷
    DC751A-N
    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 100MHz< AIN <250MHz (Requires DC718)
    今すぐ購入 詳細を表示

    製品の詳細

    DC751A-N: Demo Board for the LTC2222-11 11-Bit, 105Msps ADC.





    資料

    pdf icon

    PDF

    DC751A - Schematic Download

    78.00K

    pdf icon

    ZIP

    DC751A - Design File Download

    948.00K

    pdf icon

    PDF

    DC751A - Demo Manual Download

    629.00K

    すべて表示 Arrow image

    ソフトウェア

    pdf icon

    ZIP

    LinearLabTools reference design link

    reference details image

    DC751A-M

    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 1MHz < AIN < 100MHz (Requires DC718)

    zoom

    DC751A-M

    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 1MHz < AIN < 100MHz (Requires DC718)

    download icon

    ダウンロード

     print icon

    印刷
    DC751A-M
    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 1MHz < AIN < 100MHz (Requires DC718)
    今すぐ購入 詳細を表示

    製品の詳細

    DC751A-M: Demo Board for the LTC2222-11 11-Bit, 105Msps ADC.





    資料

    pdf icon

    PDF

    DC751A - Schematic Download

    78.00K

    pdf icon

    ZIP

    DC751A - Design File Download

    948.00K

    pdf icon

    PDF

    DC751A - Demo Manual Download

    629.00K

    すべて表示 Arrow image

    ソフトウェア

    pdf icon

    ZIP

    LinearLabTools reference design link

    評価用キット2

    evaluation kit item images

    DC751A-N

    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 100MHz< AIN <250MHz (Requires DC718)
    evaluation kit item images

    DC751A-M

    LTC2222IUK-11 | High Speed ADC, VDD = +3.3V, 105Msps, 11-Bit 1MHz < AIN < 100MHz (Requires DC718)
