製品概要

機能と利点

  • サンプル・レート:170Msps/135Msps
  • SNR:(最大140MHzの入力で)67.5dB

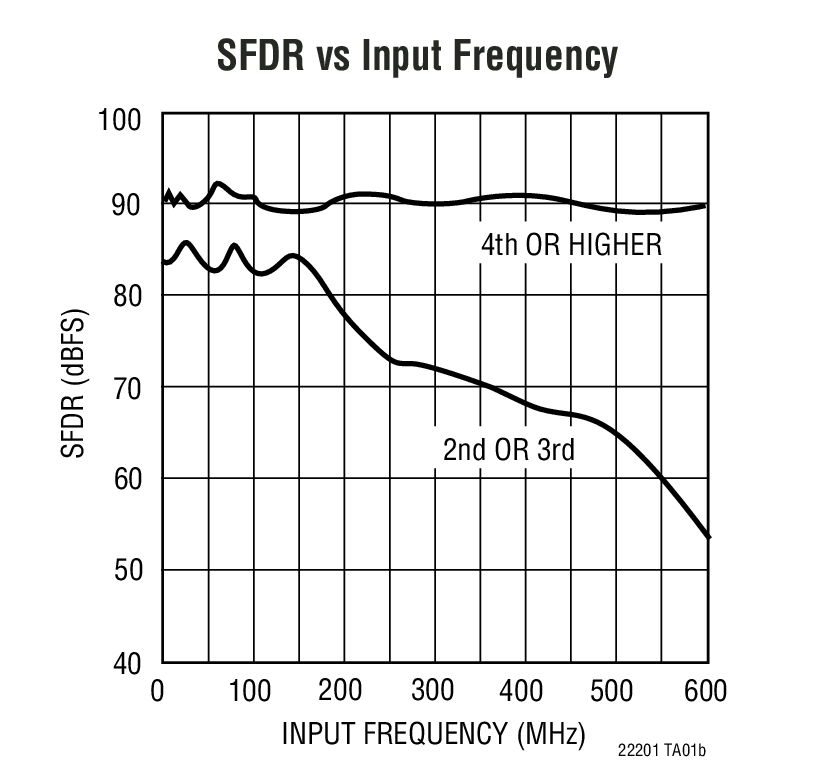

  • SFDR:(最大170MHzの入力で)80dB
  • 775MHzのフルパワー帯域幅S/H
  • 単一3.3V電源
  • 低消費電力:890mW/660mW
  • LVDS、CMOSまたはデマルチプレクスCMOS出力
  • 選択可能な入力範囲:±0.5Vまたは±1V
  • ミッシング・コードなし
  • オプションのクロック・デューティ・サイクル・スタビライザ
  • シャットダウン・モードとナップ・モード
  • データ・レディ出力クロック
  • ピン互換ファミリ
    • 185Msps:LTC2220-1(12ビット)
    • 170Msps:LTC2220(12ビット)、LTC2230(10ビット)
    • 135Msps:LTC2221(12ビット)、LTC2231(10ビット)

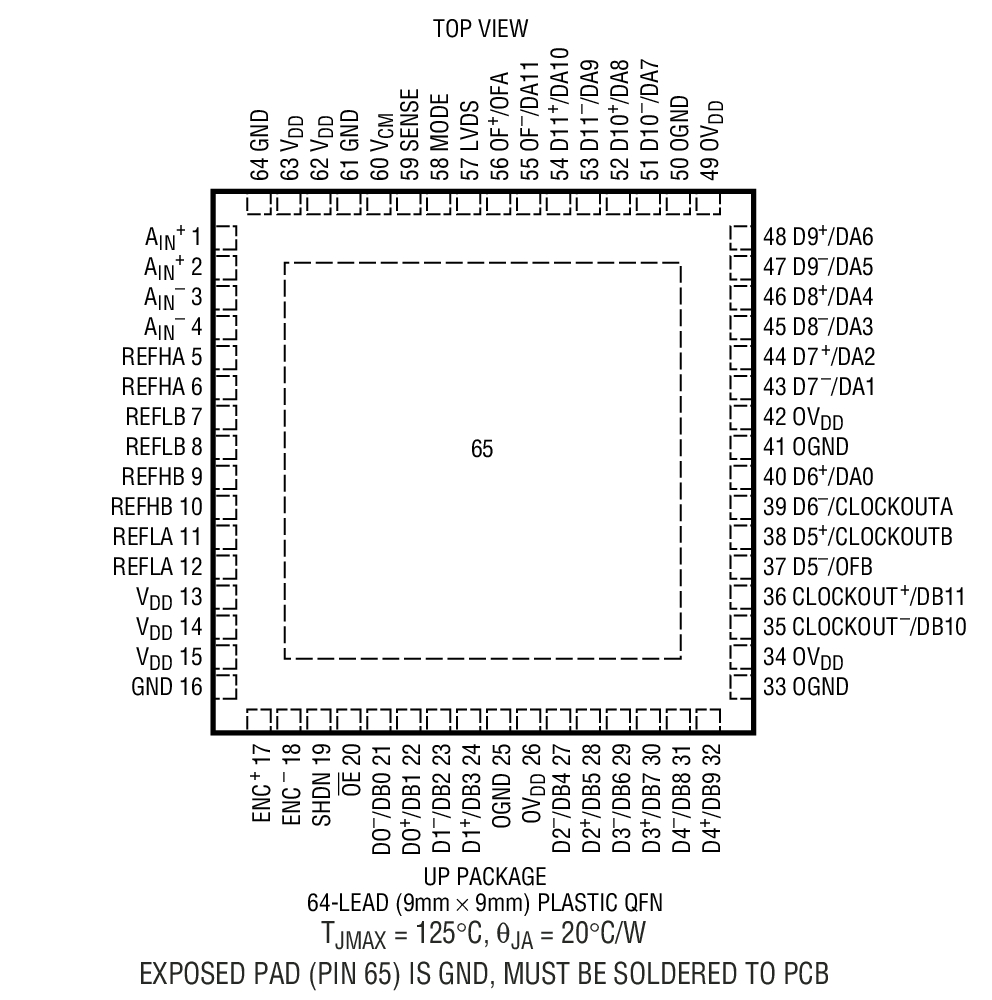

  • 64ピン9mm×9mm QFNパッケージ

製品概要

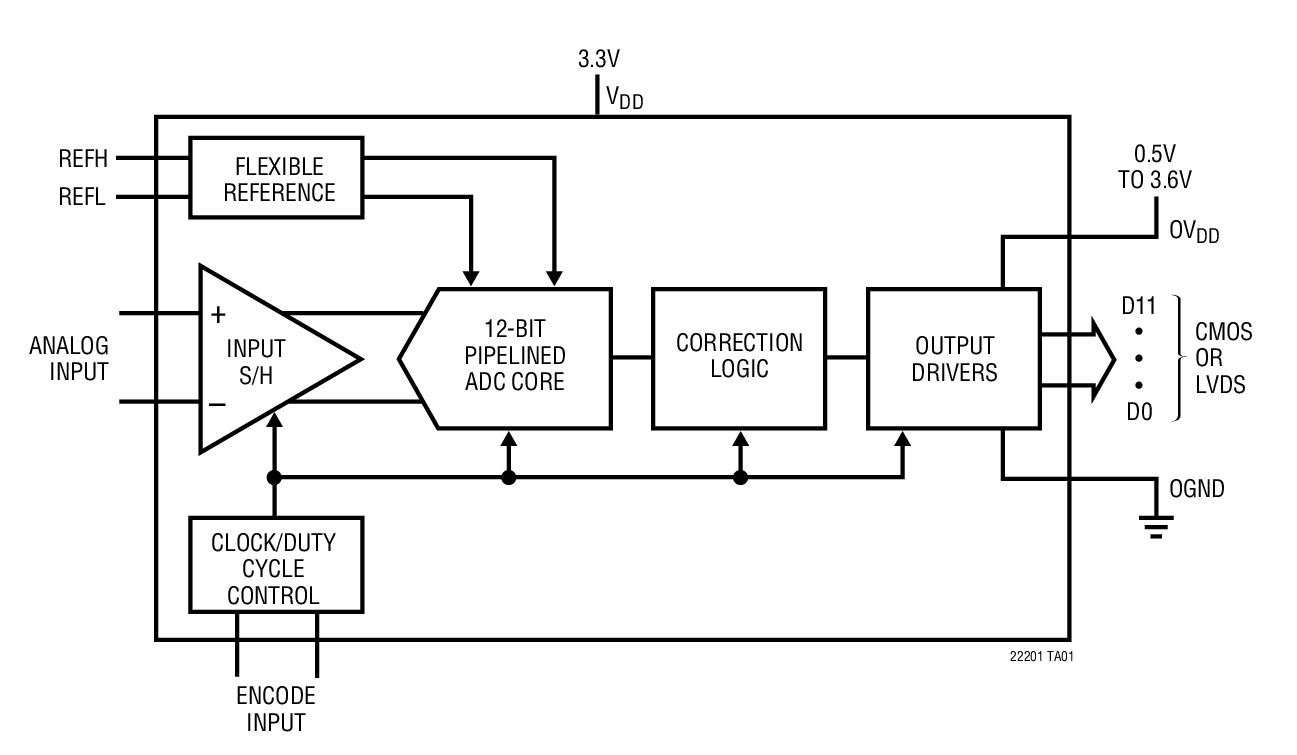

LTC2220/LTC2221は、高周波の広いダイナミック・レンジの信号をデジタル化する170Msps/135Msps、サンプリング12ビットA/Dコンバータです。SNRが67.5dB、最大170MHzの入力信号に対するSFDRが80dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。

DC仕様では、±0.4LSB(標準)のINLと±0.3LSB(標準)のDNL、全温度範囲でミッシング・コードがないことが規定されています。遷移ノイズは0.5LSBRMSと低く抑えられています。

デジタル出力は、差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式、2本のデマルチプレクス・バスが半分のデータレートで動作し、インターリーブ間隔で更新を行う形式、2本のデマルチプレクス・バスが半分のデータレートで動作し、同時更新を行う形式の3つから選択できます。個別の出力電源により、0.5V~3.6VのCMOS出力振幅が可能です。

ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック・デューティ・サイクル・スタビライザにより、広範なクロック・デューティ・サイクルに対してフルスピードで高性能を達成できます。


アプリケーション

  • 無線および有線の広帯域通信
  • ケーブル・ヘッドエンド・システム
  • パワーアンプの直線化
  • 通信テスト機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

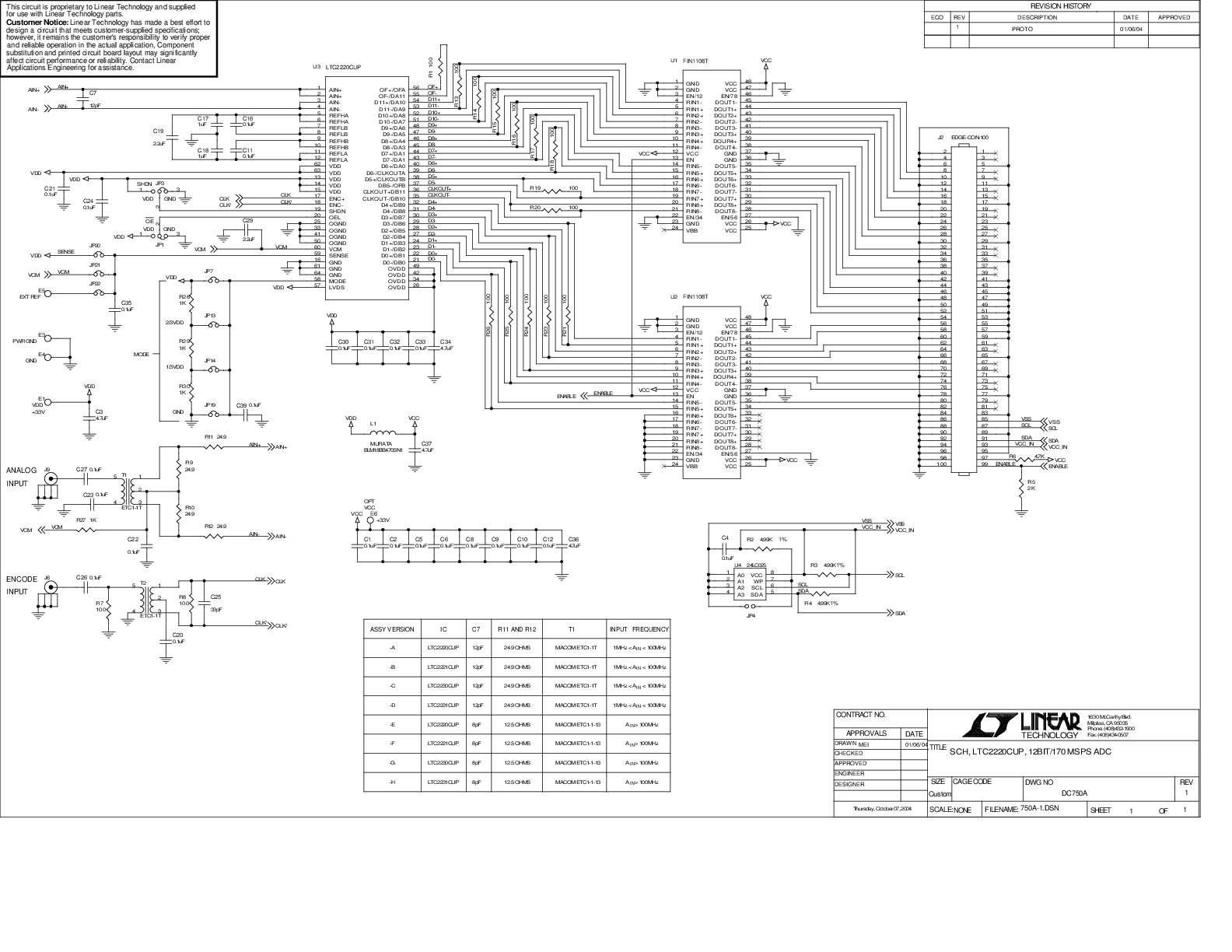

評価キット (2)
