製品概要
機能と利点
- サンプル・レート：185Msps
- SNR：（最大140MHzの入力で）67.5dB

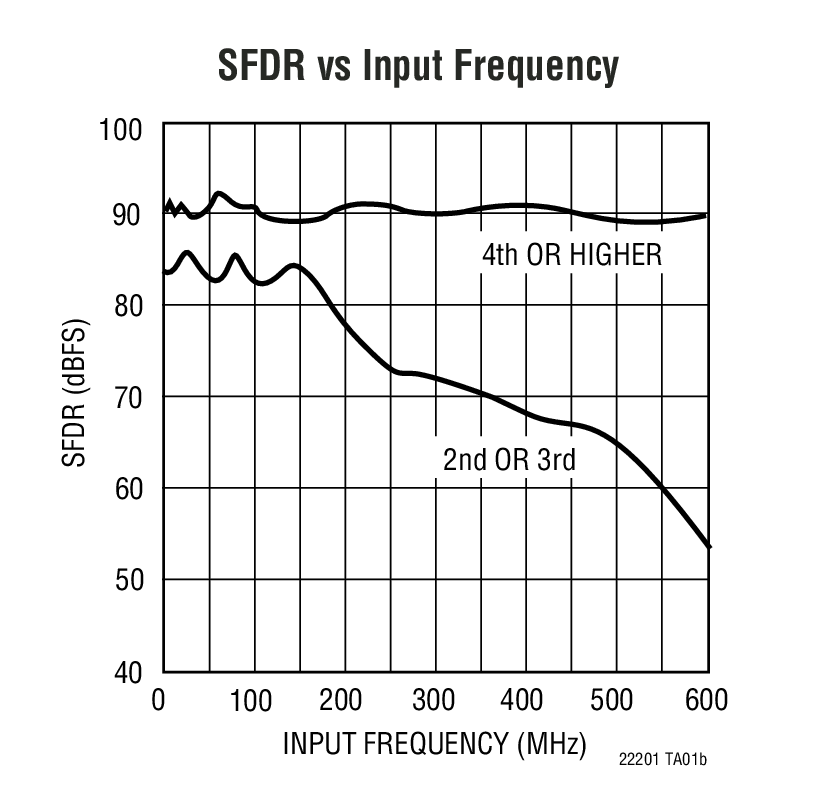

- SFDR：（最大170MHzの入力で）80dB
- 775MHzのフルパワー帯域幅S/H
- 単一3.3V電源
- 低消費電力：910mW
- LVDS、CMOSまたはデマルチプレクスCMOS出力
- 選択可能な入力範囲：±0.5Vまたは±1V
- ミッシング･コードなし
- オプションのクロック･デューティ･サイクル･スタビライザ
- シャットダウン･モードとナップ･モード
- データ・レディ出力クロック
- ピン互換ファミリ
- 170Msps：LTC2220（12ビット）、LTC2230（10ビット）
- 135Msps：LTC2221（12ビット）、LTC2231（10ビット）

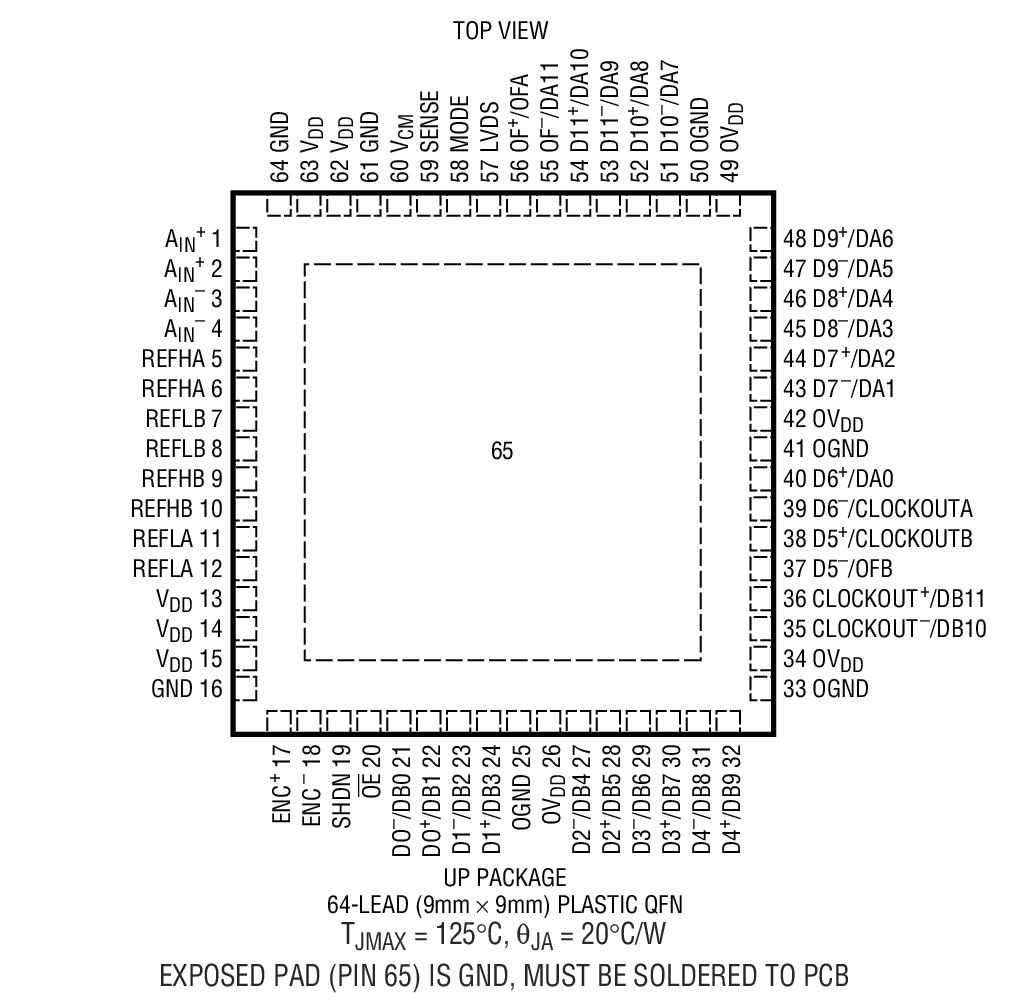

- 64ピン9mm×9mm QFNパッケージ
製品概要

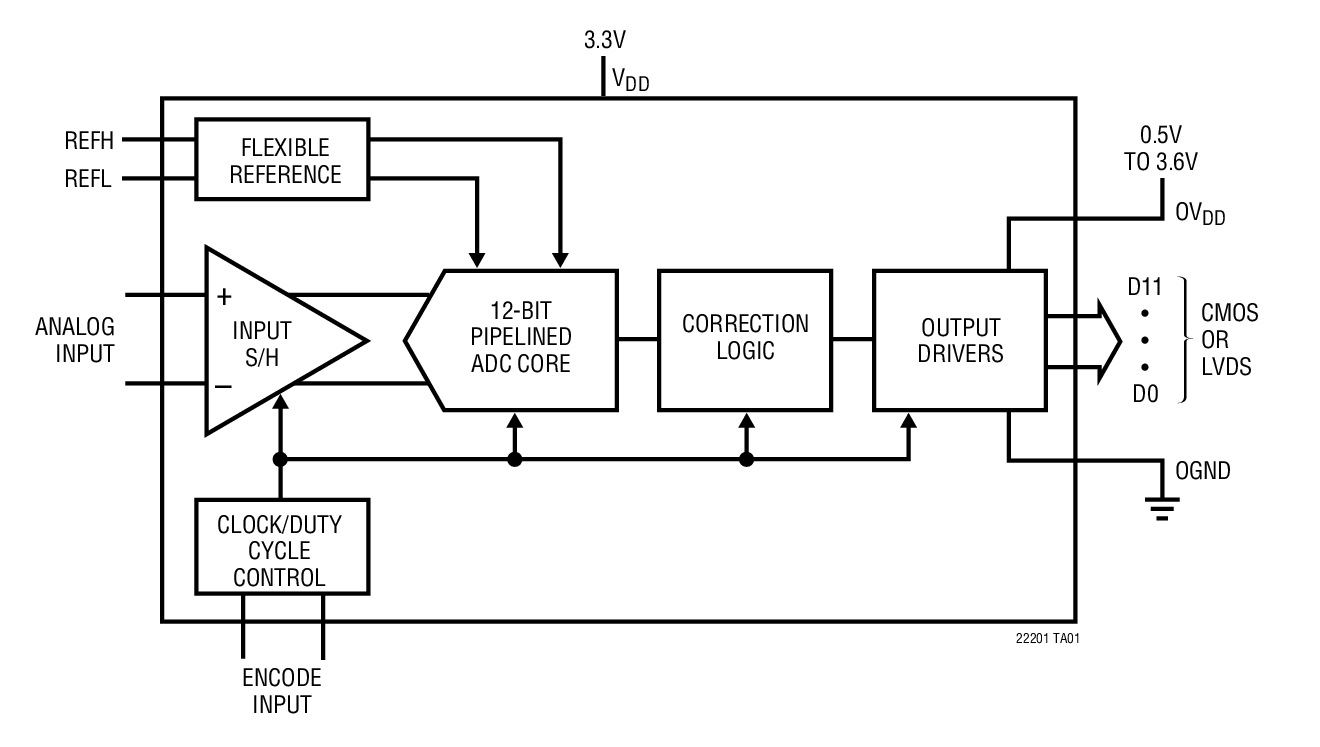

LTC2220-1は、高周波の広いダイナミック・レンジの信号をデジタル化する185Msps、サンプリング12ビットA/Dコンバータです。SNRが67.5dB、最大170MHzの入力信号に対するSFDRが80dBという優れたAC特性を備えているため、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能を維持しながらIF周波数をアンダーサンプリングできます。
DC仕様では、±0.7LSB（標準）のINLと±0.5LSB（標準）のDNL、全温度範囲でミッシング･コードがないことが規定されています。遷移ノイズは0.5LSBRMSと低く抑えられています。
デジタル出力は、差動LVDSまたはシングルエンドCMOSのいずれかに設定可能です。CMOS出力フォーマットは、1本のバスがフル・データレートで動作する形式、2本のデマルチプレクス･バスが半分のデータレートで動作し、インターリーブ間隔で更新を行う形式、2本のデマルチプレクス･バスが半分のデータレートで動作し、同時更新を行う形式の3つから選択できます。個別の出力電源により、0.5V～3.3VのCMOS出力振幅が可能です。
ENC+およびENC-入力は、正弦波、PECL、LVDS、TTLまたはCMOS入力で差動またはシングルエンド・ドライブ可能です。また、オプションのクロック･デューティ･サイクル･スタビライザにより、広範なクロック･デューティ･サイクルに対してフルスピードで高性能を達成できます。
アプリケーション
- 無線および有線の広帯域通信
- ケーブル･ヘッドエンド･システム
- パワーアンプの直線化
- 通信テスト機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R478 Reliability Data3/26/2018PDF53 K
-

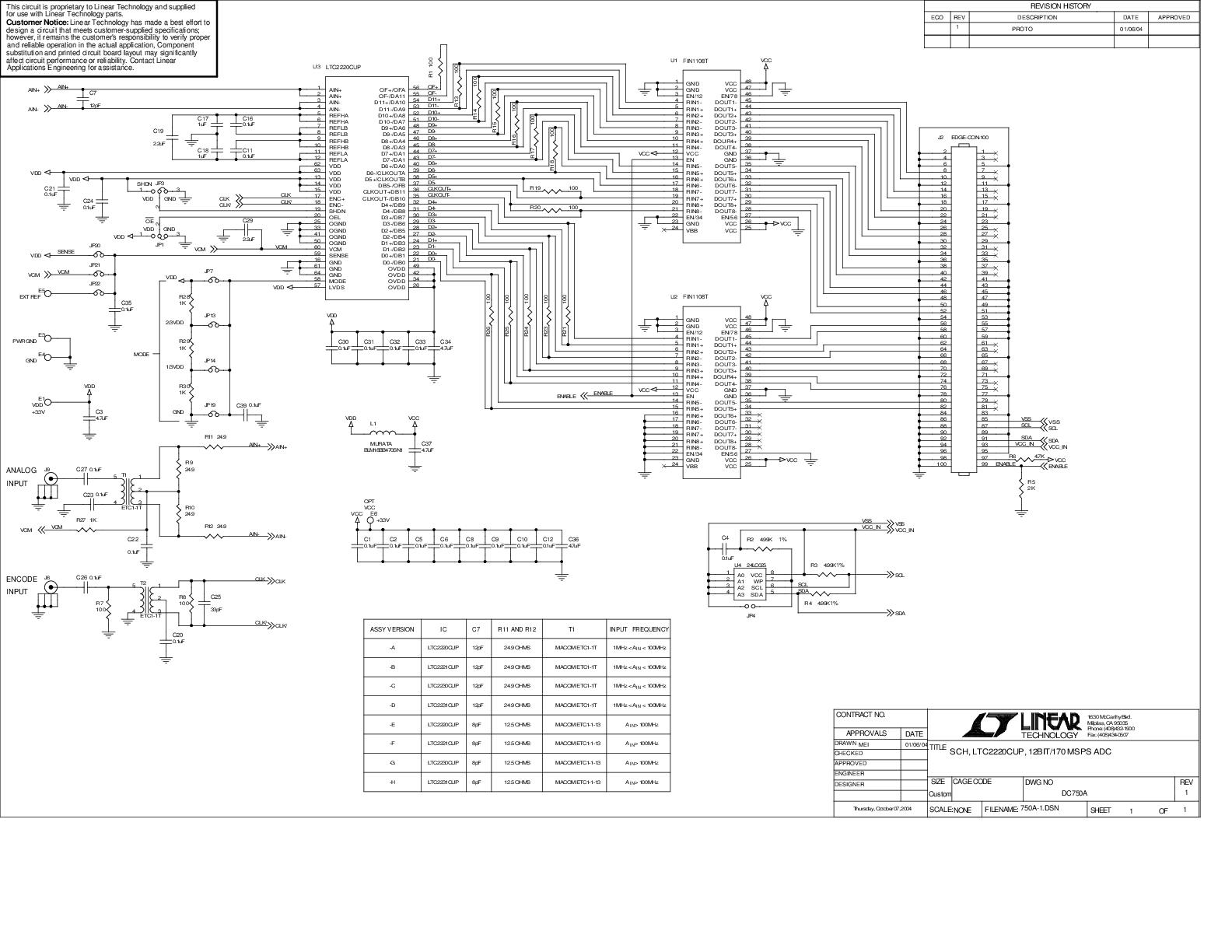

DC750A - Demo Manual9/24/2009PDF655K
-
