製品概要
機能と利点
- サンプリング・レート：80Msps
- SNR 70.5dB、SFDR 87dB（2V範囲）
- SNR 72dB、SFDR 85dB（3.2V範囲）
- 14ビット80MspsのLTC1748とピン互換
- ミッシングコードなし
- 単一5V電源
- 低消費電力：1.4 W
- 選択可能な入力範囲：±1Vまたは±1.6V
- 240MHzのフルパワー帯域幅S/H
- ピン互換ファミリ
- 25Msps：LTC1746（14ビット）、LTC1745（12ビット）
- 50Msps：LTC1744（14ビット）、LTC1743（12ビット）
- 65Msps：LTC1742（14ビット）、LTC1741（12ビット）
- 80Msps：LTC1748（14ビット）、LTC1747（12ビット）
- 48ピンTSSOPパッケージ
製品概要
LTC1747は、広いダイナミック･レンジをもつ高周波信号をデジタル化する、80Msps、サンプリング12ビットA/Dコンバータです。 ±1Vまたは±1.6Vの入力電圧範囲をピンで選択可能な上、抵抗でプログラム可能なモードを備えているので、広範なアプリケーションに対して入力電圧範囲を最適化できます。
LTC1747は、72dBのSNRと85dBのSFDRを含むAC特性により、要求の厳しい通信アプリケーションに最適です。また、0.15psRMSという極めて低いジッタにより、優れたノイズ性能でIF周波数をアンダーサンプリングできます。 DC仕様は、全温度範囲で±1.5LSBのINLと±0.8LSBのDNLを達成します。
デジタル･インターフェイスは5V、3V、2V、LVDSのロジック･システムと互換性があります。ENCおよびENC入力は、PECL、GTLなどの低振幅ロジック･ファミリやシングルエンドのTTLまたはCMOSから差動ドライブ可能です。低ノイズ、高利得のENCおよびENC入力は、性能を落とすことなく正弦波信号によってドライブ可能です。個別の出力電源は0.5V～5Vで動作可能なので、低電圧のDSPまたはFIFOに容易に直接接続可能です。
フロースルーのピン配置を備えたTSSOPパッケージにより、ボード･レイアウトを簡素化します。
アプリケーション
- テレコム
- レシーバ
- 携帯電話基地局
- スペクトラム分析
- 画像処理システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R479 Reliability Data3/23/2018
-

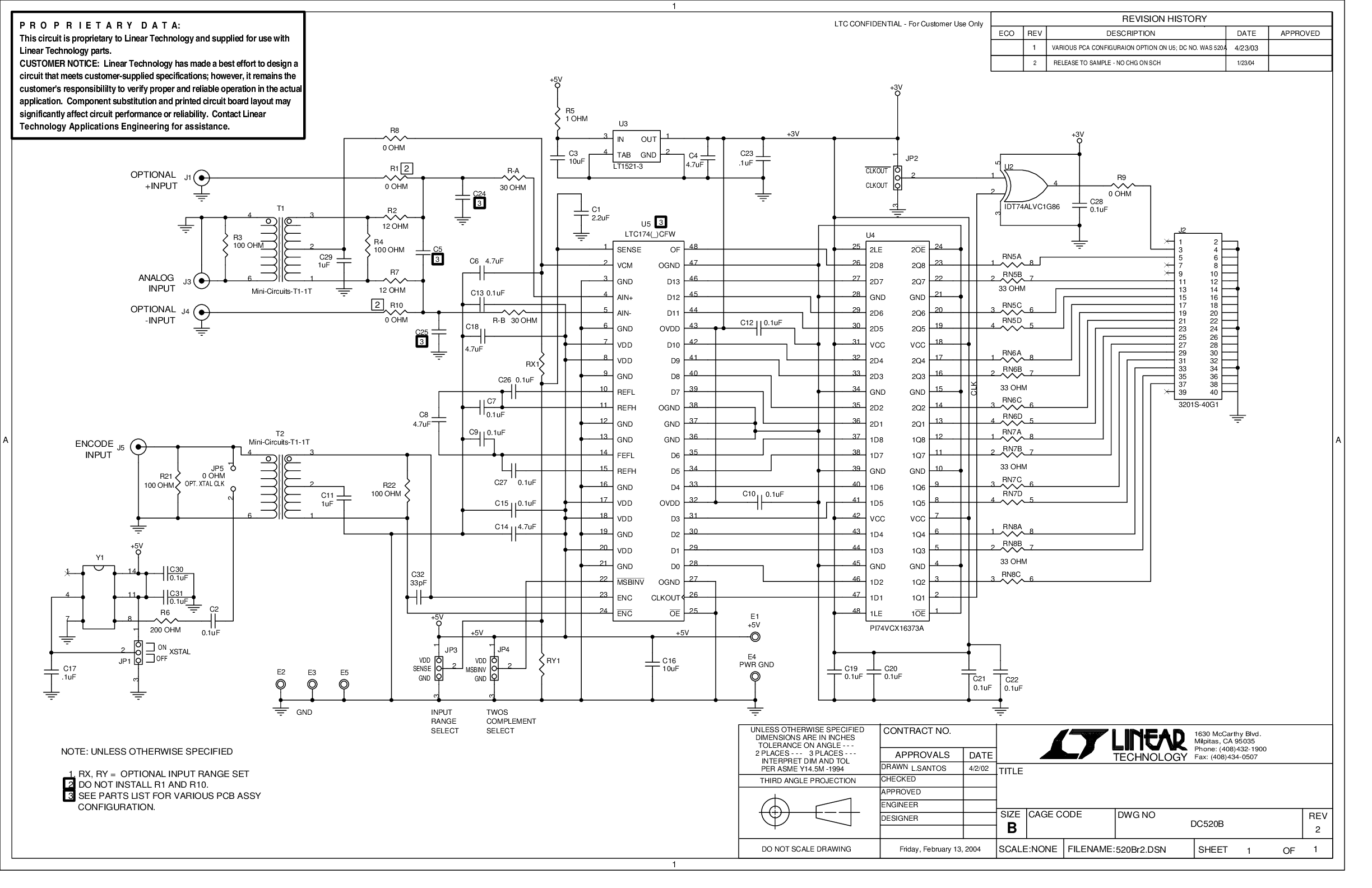

DC520B - Demo Manual9/24/2009
-
差動アンプ 高速ADCドライバ11/21/2012
ソフトウェア & システム
評価ソフトウェア
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
