LTC1743

12ビット、50Msps ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$13.28
特長
  • サンプリング・レート:50Msps
  • 72.5dBのSNRと85dBのSFDR(3.2V範囲)
  • 14ビット、50MspsのLTC1744とピン互換
  • ミッシングコードなし
  • 単一5V電源
  • 消費電力:1000mW
  • 選択可能な入力範囲:±1Vまたは±1.6V
  • 150MHzのフルパワー帯域幅S/H
  • ピン互換ファミリ
    • 25Msps:LTC1746(14ビット)、LTC1745(12ビット)
    • 50Msps:LTC1744(14ビット)、LTC1743(12ビット)
    • 65Msps:LTC1742(14ビット)、LTC1741(12ビット)
    • 80Msps:LTC1748(14ビット)、LTC1747(12ビット)

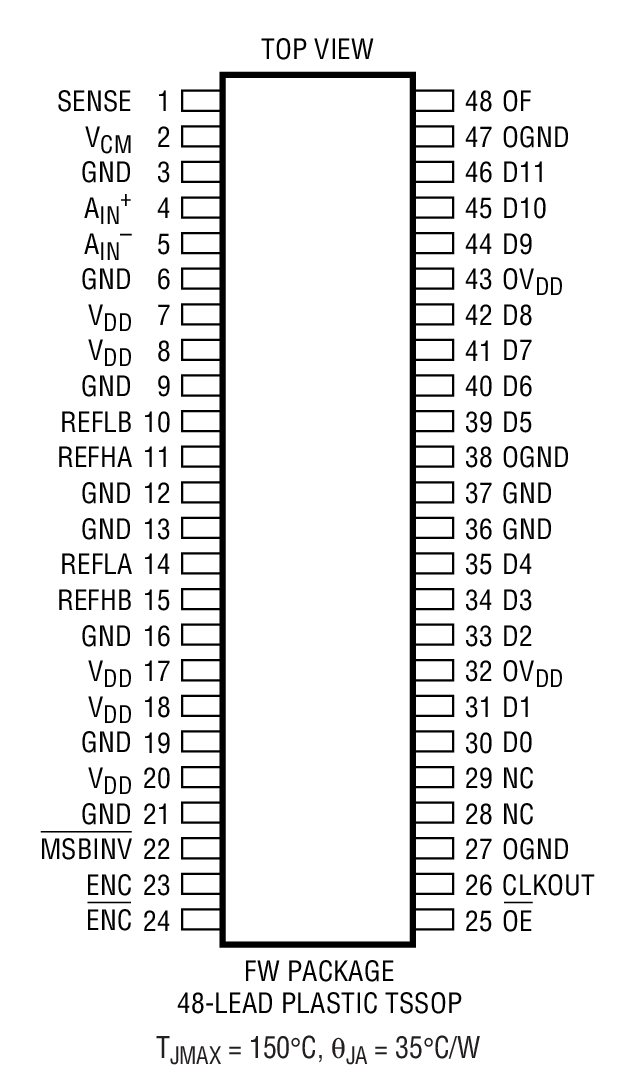

  • 48ピンTSSOPパッケージ
製品概要
show more Icon

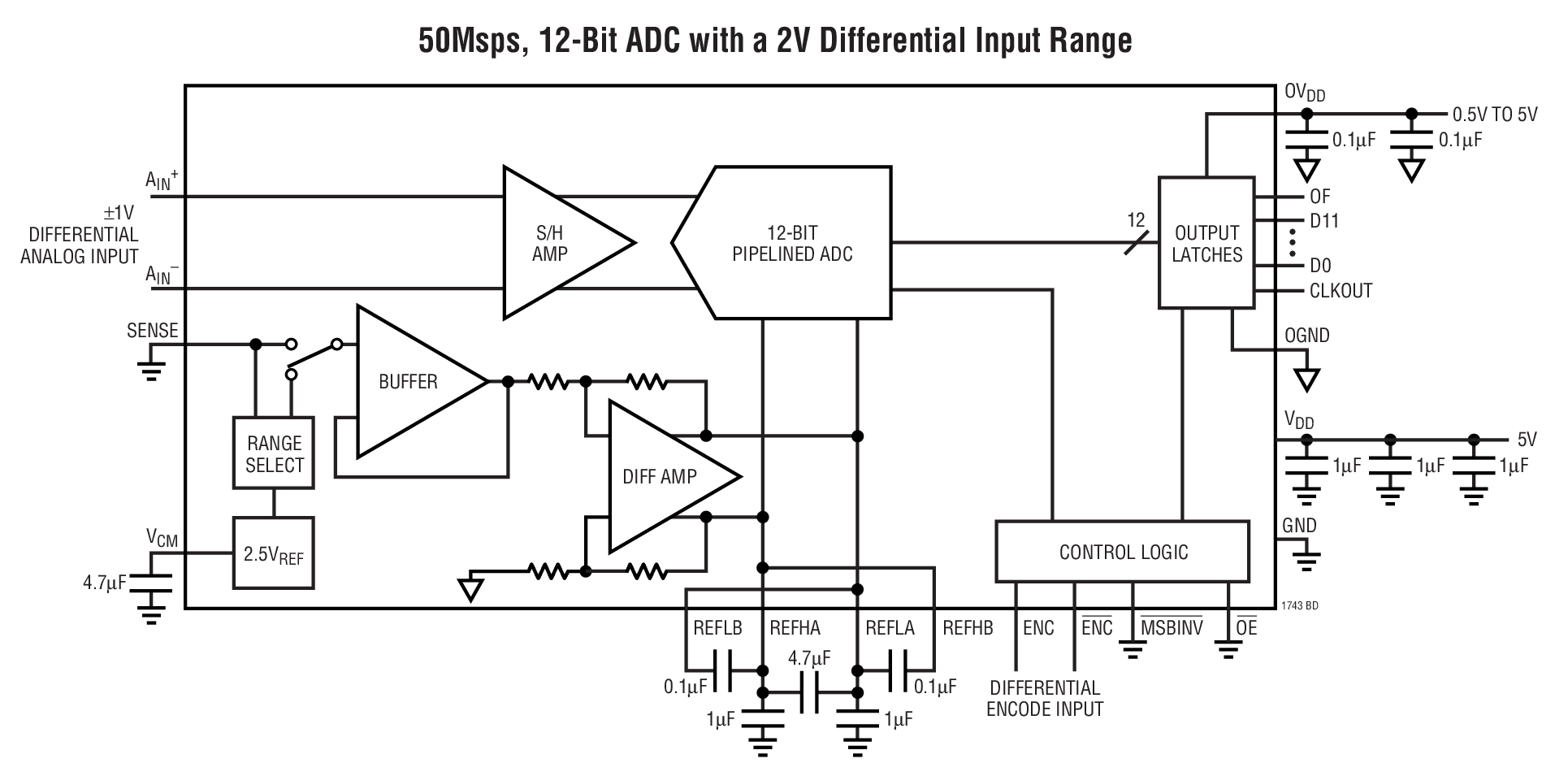

LTC1743は、広いダイナミック・レンジをもつ高周波信号をデジタル化する、50Msps、サンプリング12ビットA/Dコンバータです。 ±1Vまたは±1.6Vの入力電圧範囲をピンで選択可能な上、抵抗でプログラム可能なモードを備えているので、広範なアプリケーションに対して入力電圧範囲を最適化できます。

LTC1743は、72.5dBのSNRと85dBのSFDRのAC特性をもっており、要求の厳しい通信アプリケーションに最適です。また、0.3psRMSという極めて低いジッタにより、優れたノイズ性能で最大70MHzのIF周波数をアンダーサンプリングできます。 DC仕様では、全温度範囲で±1LSBのINLと±0.8LSBのDNLが規定されています。

デジタル・インターフェイスは5V、3V、2Vのロジック・システムと互換です。ENCおよびENC入力は、PECL、GTLなどの低振幅ロジック・ファミリやシングルエンドのTTLまたはCMOSから差動ドライブ可能です。低ノイズ、高利得のENCおよびENC入力は、性能を落とすことなく正弦波信号によってドライブ可能です。個別の出力電源は0.5V~5Vで動作可能なので、低電圧のDSPまたはFIFOに容易に直接接続可能です。

フロースルーのピン配置を備えたTSSOPパッケージにより、ボード・レイアウトを簡素化します。


アプリケーション

  • テレコム
  • レシーバ
  • 携帯電話基地局
  • スペクトラム分析
  • イメージング・システム
