LTC1412

12ビット、3Msps、サンプリング A/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$14.23
特長
  • サンプル・レート:3Msps
  • ナイキスト入力周波数にてS/(N+D)72dBおよびSFDR 82dB
  • INL ±0.35LSBおよびDNL ±0.25LSB (標準)
  • 消費電力:150mW
  • 外部または内部リファレンス動作
  • 真の差動入力により同相ノイズを除去
  • 40MHzのフルパワー帯域幅サンプリング
  • ±2.5Vのバイポーラ入力範囲
  • パイプライン遅延なし

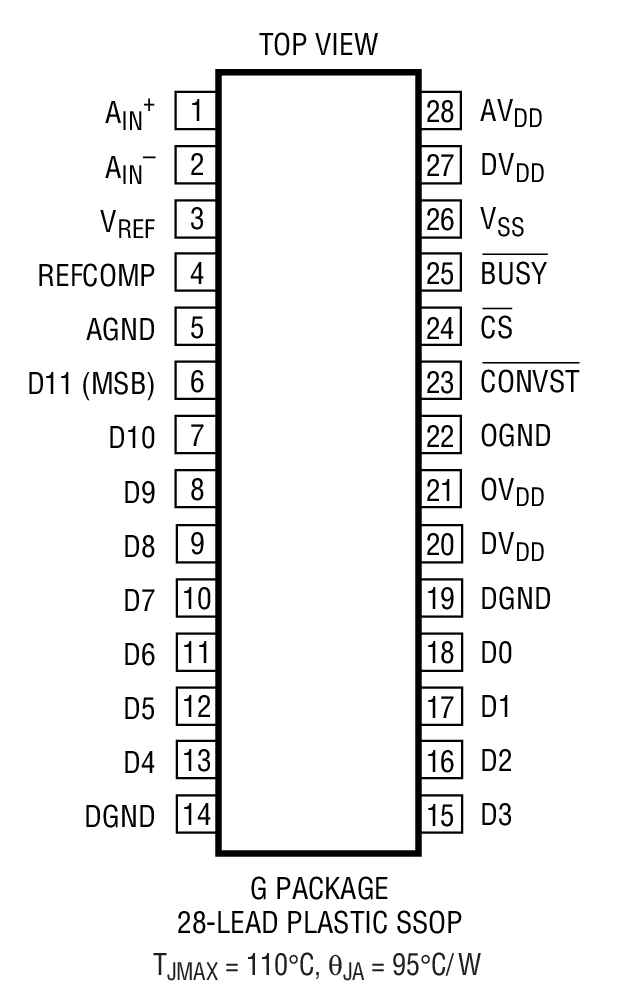

  • 28ピンSSOPパッケージ
製品概要
show more Icon

LTC1412は、12ビット、3MspsのサンプリングA/Dコンバータです。この高性能デバイスは、広いダイナミック・レンジをもつサンプル&ホールドと高精度リファレンスを備えています。±5V電源で動作し、消費電力はわずか150mWです。

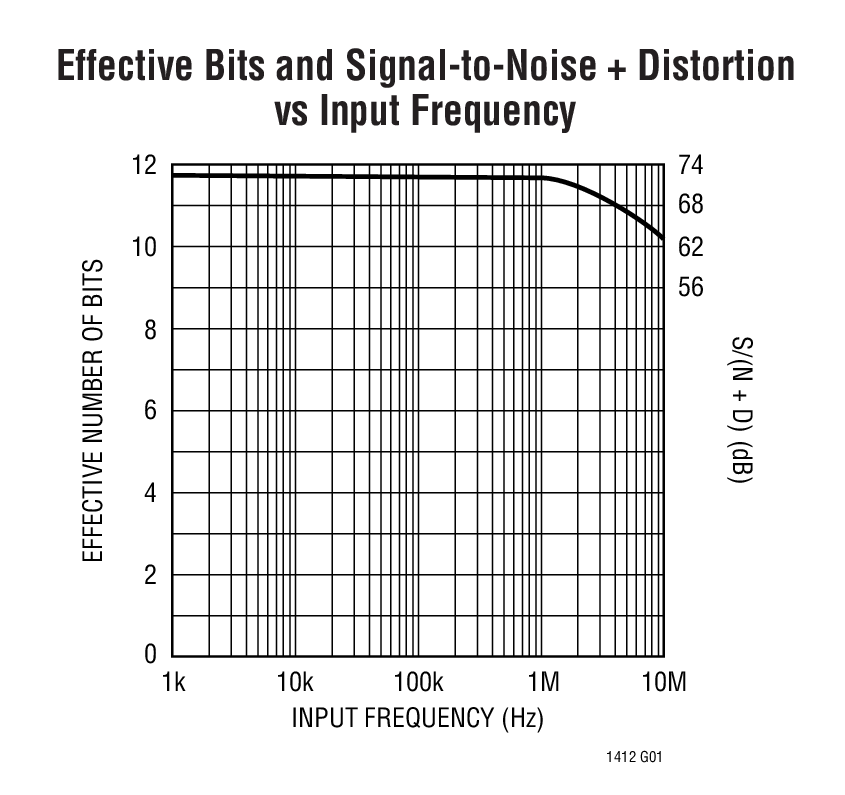

±2.5Vの入力範囲は低ノイズおよび低歪みに最適化されています。ほとんどの高性能オペアンプもこの範囲で最適に動作するため、アナログ入力への直接結合が可能で、特殊な変換回路は必要ありません。1.5MHzのナイキスト入力周波数での72dBのS/(N+D)および82dBのSFDRなど、卓越したAC性能を実現しています。

独自の差動入力サンプル&ホールドにより、40MHz帯域幅までシングルエンドまたは差動入力信号を得ることができます。また、60dBの同相除去を実現しているため、ユーザはソースから差動的に信号を測定することにより、グランド・ループと同相ノイズを除去できます。

ADCは高速の12ビット・パラレル出力ポートを備えています。変換結果にはパイプライン遅延はありません。変換スタート入力とコンバータ・ステータス信号(BUSY)が独立しているため、FIFO、DSP、マイクロプロセッサに容易に接続できます。デジタル出力ドライバ電源ピンにより、3Vロジックに直結可能です。


アプリケーション

  • テレコム
  • デジタル信号処理
  • 多チャネル・データ収集システム
  • 高速データ収集
  • スペクトラム分析
  • イメージング・システム
