製品概要
機能と利点
- サンプル･レート：800ksps
- 消費電力：80mW
- ナイキスト入力周波数にて72.5dBのS/(N＋D)および86dBのTHD
- パイプライン遅延なし
- ナップ（4mW）およびスリープ（10μW）シャットダウン･モード
- 内部リファレンス（15ppm/℃）または外部リファレンスで動作
- 真の差動入力により同相ノイズを除去
- 20MHzのフルパワー帯域幅サンプリング
- ±2.5Vのバイポーラ入力範囲

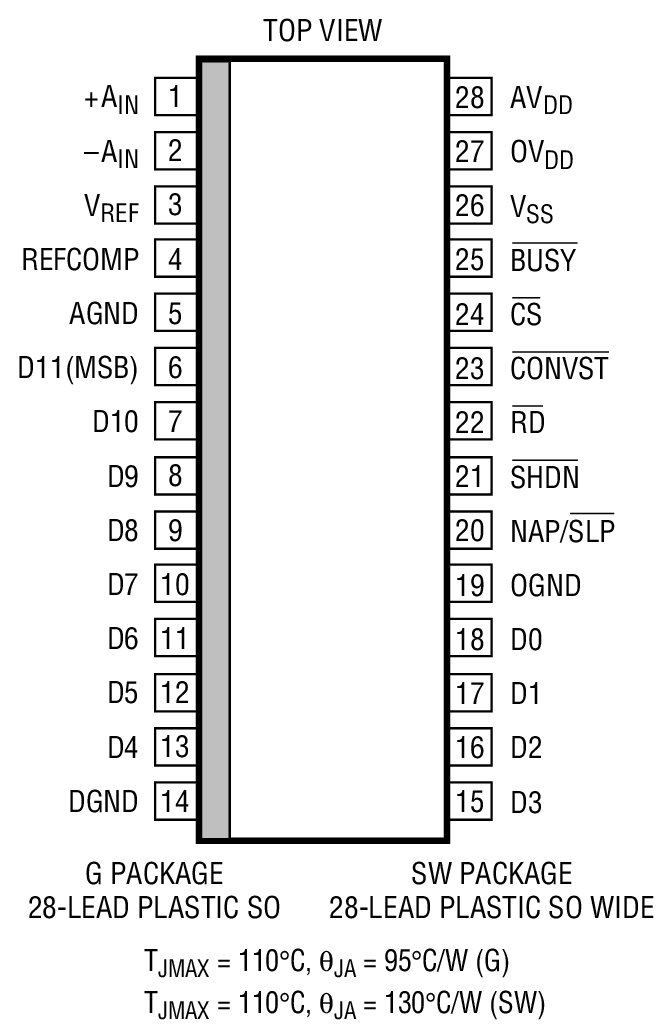

- 28ピン広型SOおよびSSOPパッケージ
製品概要

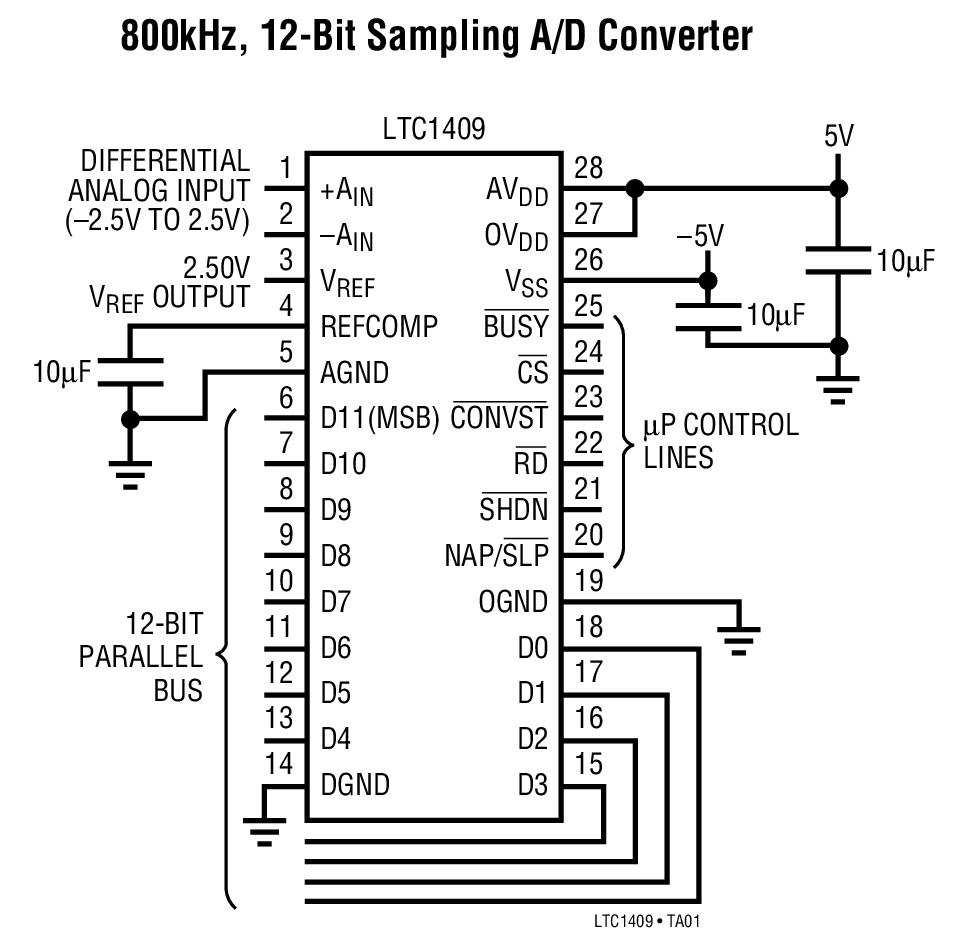

LTC1409は1μs、800kspsサンプリング12ビットA/Dコンバータです。 ±5V電源で動作し、消費電力はわずか80mWです。このデバイスは使いやすく、広いダイナミック･レンジをもつサンプル･ホールド、高精度リファレンスを備えています。2つのデジタル的に選択可能なパワー･シャットダウン･モードがあり、低消費電力システムに柔軟性を提供します。

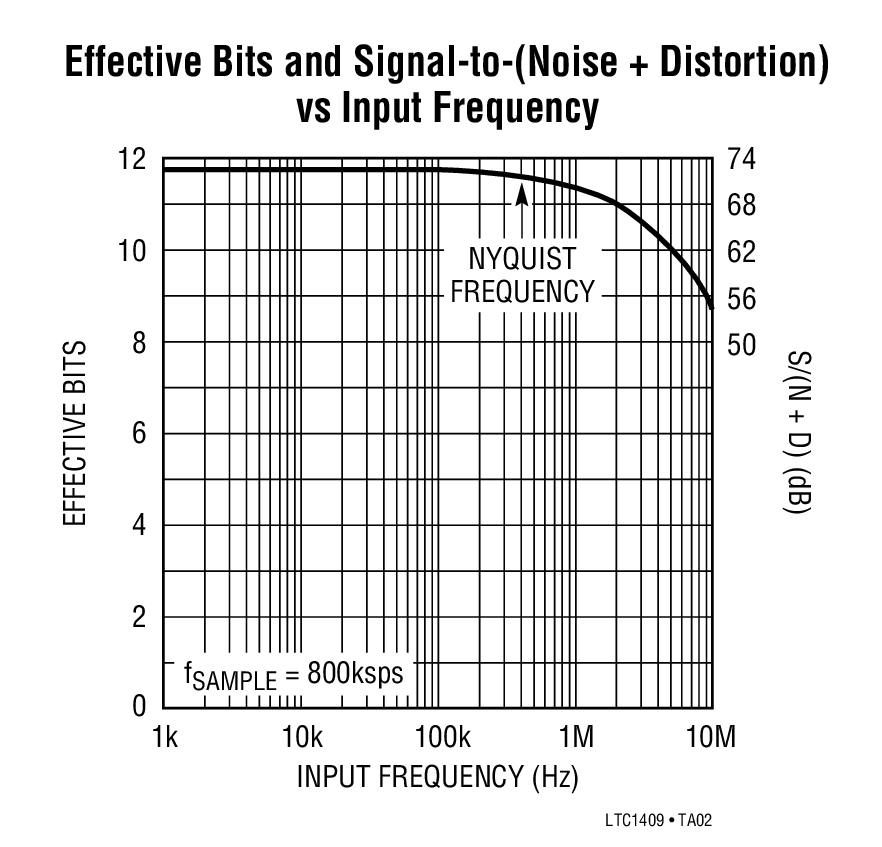

LTC1409のフルスケール入力範囲は±2.5Vです。DCスペックの最大値には、全温度範囲での±1LSBのINLと±1LSBのDNLが含まれます。400kHzのナイキスト入力周波数での72.5dB S/(N＋D)など、卓越したAC性能を実現しています。
独自の差動入力サンプル･ホールドにより、20MHz帯域幅までシングルエンドまたは差動入力信号を得ることができます。また、60dBの同相除去を実現しているため、ユーザはソースから差動で信号を測定することにより、グランド･ループと同相ノイズを除去できます。
このADCはμPコンパチブルの12ビット･パラレル出力ポートを備えています。変換結果にはパイプライン遅延はありません。変換スタート入力とデータ･レディ信号（BUSY）が独立しているため、FIFO、DSP、マイクロプロセッサに容易に接続できます。デジタル出力ドライバ電源ピンにより、3Vロジックに直結可能です。
アプリケーション
- テレコム
- デジタル信号処理
- 多チャネル･データ収集システム
- 高速データ収集
- スペクトラム分析
- イメージング･システム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R341 Reliability Data3/22/2018
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1409CG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1409CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1409CSW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1409CSW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1409IG#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1409IG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SSOP | |
| LTC1409ISW#PBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| LTC1409ISW#TRPBF | 材料宣誓書（MD） | 信頼性データ | 28-Lead SOIC (Wide 0.3 Inch) | |
| ウェハ・ファブリケーション・データ | R341 Reliability Data |
