製品概要

機能と利点

  • サンプル・レート:5Msps
  • 低消費電力:115mW
  • 単一5V電源または±5V電源
  • 積分非直線性誤差 < 0.35LSB
  • 微分非直線性 < 0.25LSB
  • ナイキスト周波数でS/(N + D)が71.3dB、SFDR が85dB
  • 100MHzのフルパワー帯域幅サンプリング
  • ±2.048V、±1.024V、±0.512Vのバイポーラ入力範囲
  • 入力PGA
  • 範囲外インジケータ
  • CMRR 75dBの真の差動入力
  • 28ピン細型SSOPパッケージ
  • 10Mspsバージョン(LTC1420)とピン互換

製品概要

LTC1405は、5Msps、12ビット・サンプリングA/Dコンバータで、 単一5Vまたは±5V電源で動作し、消費電力はわずか115mWです。このデバイスは使いやすく、広いダイナミック・レンジをもつサンプル&ホールド、 高精度リファレンス、およびPGA入力回路を備えています。

柔軟性の高い入力回路により、±2.048V、±1.024V、±0.512Vのフルスケール入力範囲が可能です。入力同相範囲はレール・トゥ・レールで、単一電源アプリケーション向けに同相バイアス電圧を供給します。入力PGAの利得は1倍または2倍にデジタル選択可能です。

最大DC仕様には、全温度範囲における±1LSBのINLと±1LSBのDNLが含まれます。2.5MHzのナイキスト入力周波数でS/(N + D)が71.3dB、SFDRが85dBなど、卓越したAC特性を実現しています。

独自の差動入力サンプル・ホールドにより、100MHz帯域幅までシングルエンドまたは差動入力信号を得ることができます。また、75dBの同相除去比により、ソースから差動で信号を測定することによってグランド・ループや同相ノイズを排除できます。個別の出力ロジック電源を備えているので、3V部品に直接接続可能です。


アプリケーション

  • テレコム
  • デジタル信号処理
  • マルチプレクス・データ収集システム
  • 高速データ収集
  • スペクトル分析
  • イメージング・システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

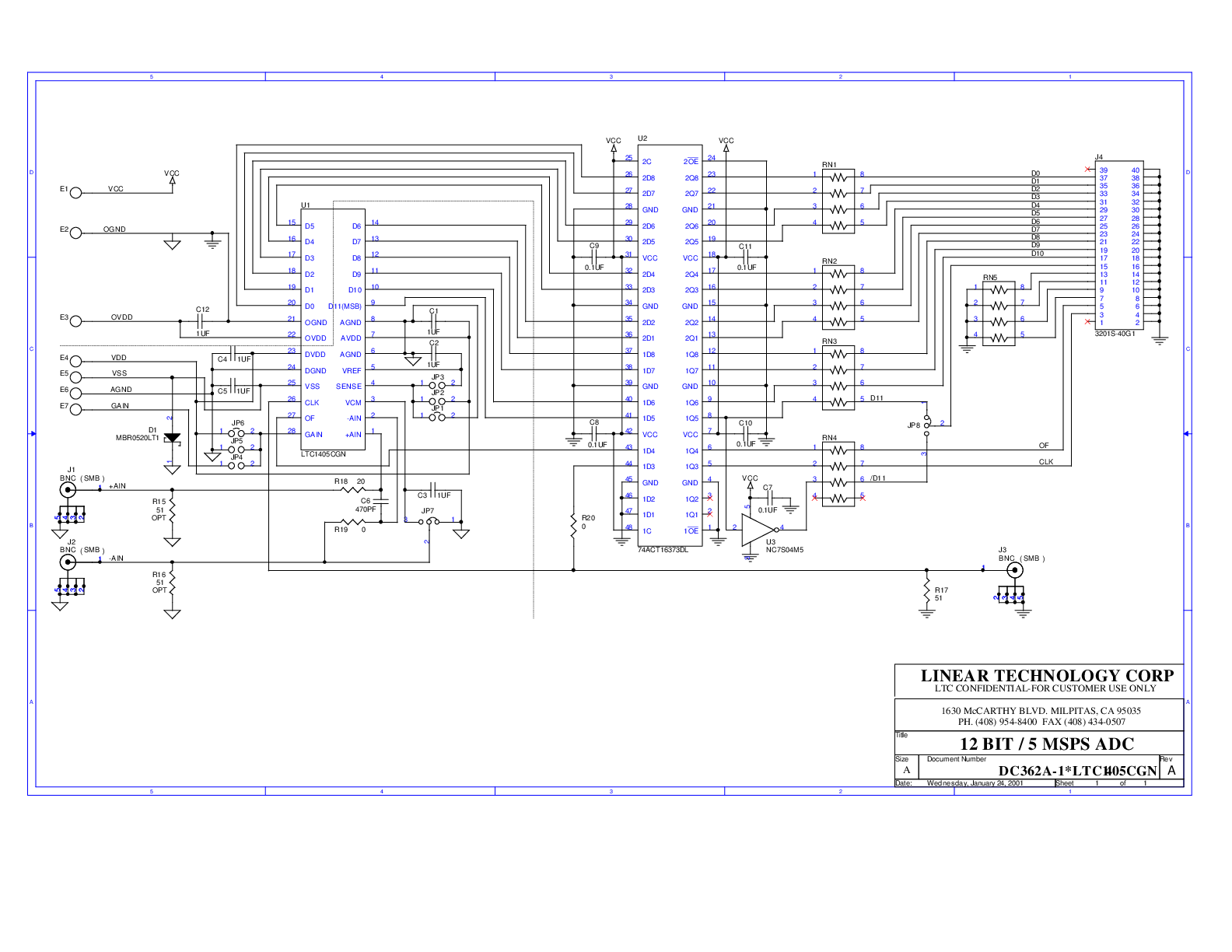

評価キット (1)

ソフトウェア & システム

評価用ソフトウェア

LinearLab ツール

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.

PScope

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
