LT5538
LT5538
Info: :
製造中
Info: :
製造中
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$5.60
特長
- 周波数範囲:40MHz~3.8GHz
- ログ・リニア・ダイナミックレンジ:75dB
- 全温度範囲で極めて高い精度を実現
- dBm単位の入力電力に対するリニアなDC出力
- -72dBmの検出感度
- シングルエンドRF入力
- 低消費電流:29mA
- 電源電圧:3V~5.25V
- 8ピン3mm×3mm DFNパッケージ
製品概要
LT5538は、-75dBm~10dBmの広いダイナミックレンジでRF信号を測定可能な40MHz~3800MHzモノリシック・ログRFパワー検出器です。等価デシベルスケール値のRF信号がリニアスケールのDC電圧に高精度で変換されます。カスケード接続されたRFリミッタとRF検出器を使用してRF信号を測定することによって、広いリニア・ダイナミックレンジを達成します。これらの検出器やリミッタの出力を合計することにより、dBm単位の入力RF信号に比例した高精度のリニアDC電圧を生成します。LT5538は優れた温度安定出力(全温度範囲で±1dB以内)を提供します。出力は低インピーダンス・ドライバでバッファされます。
アプリケーション
- Received Signal Strength Indication (RSSI)
- RFパワー測定および制御
- RF/IFパワー検出
- レシーバRF/IF利得制御
- エンベロープ検出
- ASKレシーバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
2
1Ku当たりの価格
最低価格:$5.60
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT5538
資料
3
Filters
1つが該当
すべて
すべて
信頼性データ
1
更新 03/23/2018
English
R409 Reliability Data
23.57 K
ユーザ・ガイド
1
更新 02/17/2016
English
DC1120A - Demo Manual
244.00K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
技術資料
3
データシート 1
信頼性データ 1
ユーザ・ガイド 1
参考資料 1
設計リソース 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LT5538IDD#PBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) |
|
|
LT5538IDD#TRPBF | 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP) |
|
- LT5538IDD#PBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT5538IDD#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 3mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
コンパニオン製品 1
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
シングル・チャンネルA/Dコンバータ1 |
||||
製造中 |
TSOT-23パッケージの500ksps 12ビット・シリアルADC |
代替製品 1
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
TSOT-23パッケージの500ksps 12ビット・シリアルADC |
評価用キット
評価用キット 1
DC1120A
LT5538IDD | 40MHz to 3.8GHz 75dB Dynamic Range Log Detector. Board Optimized for 40MHz to 2.7GHz. Call Factory for Higher Frequency
製品の詳細

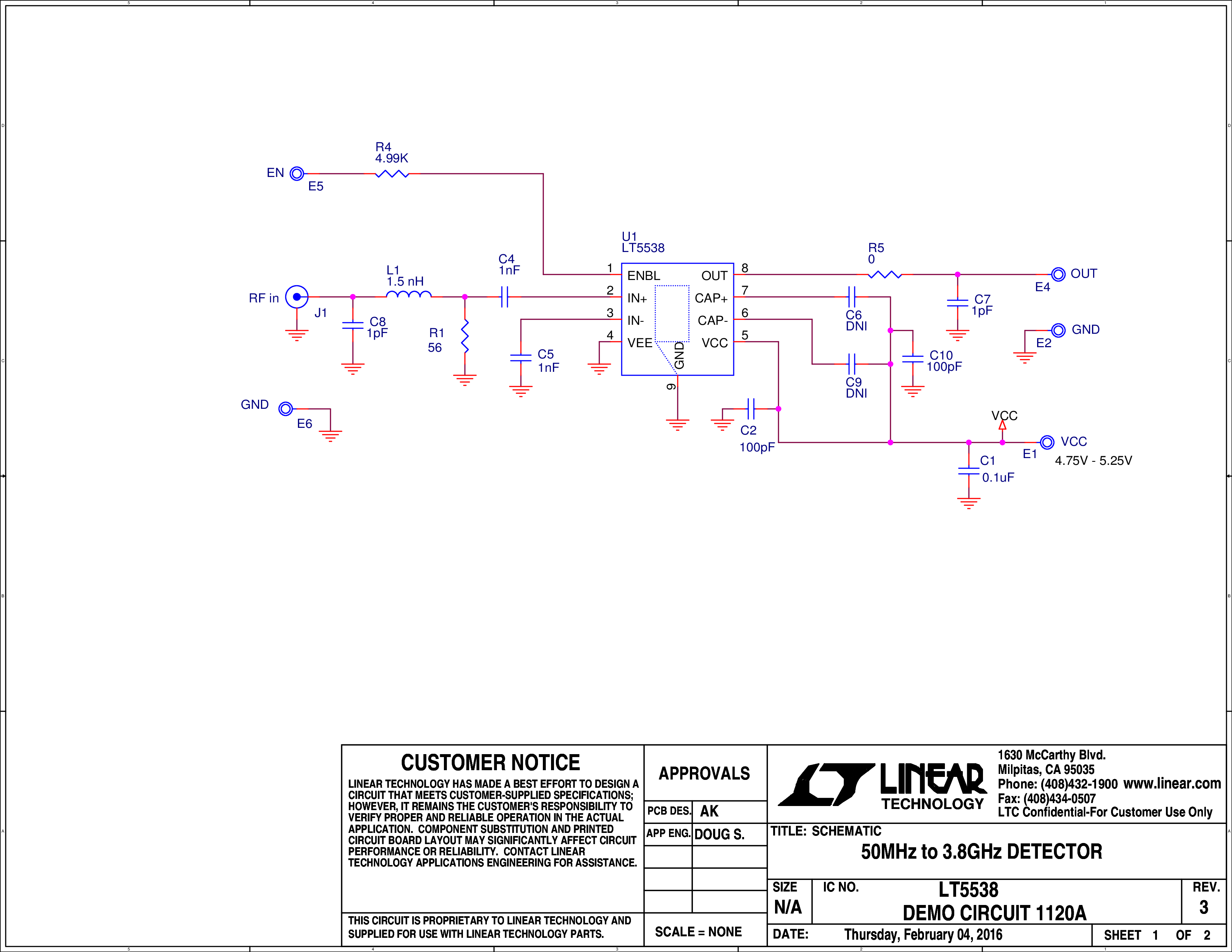

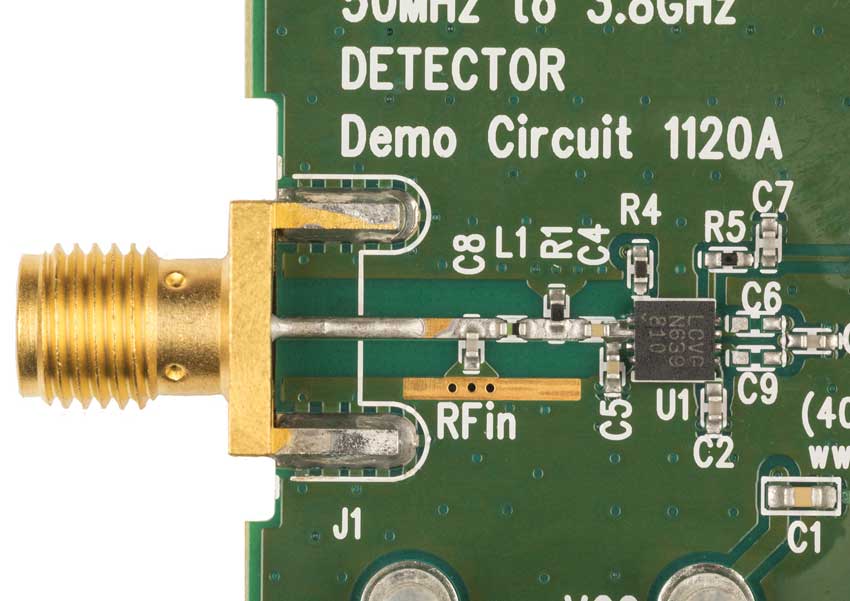

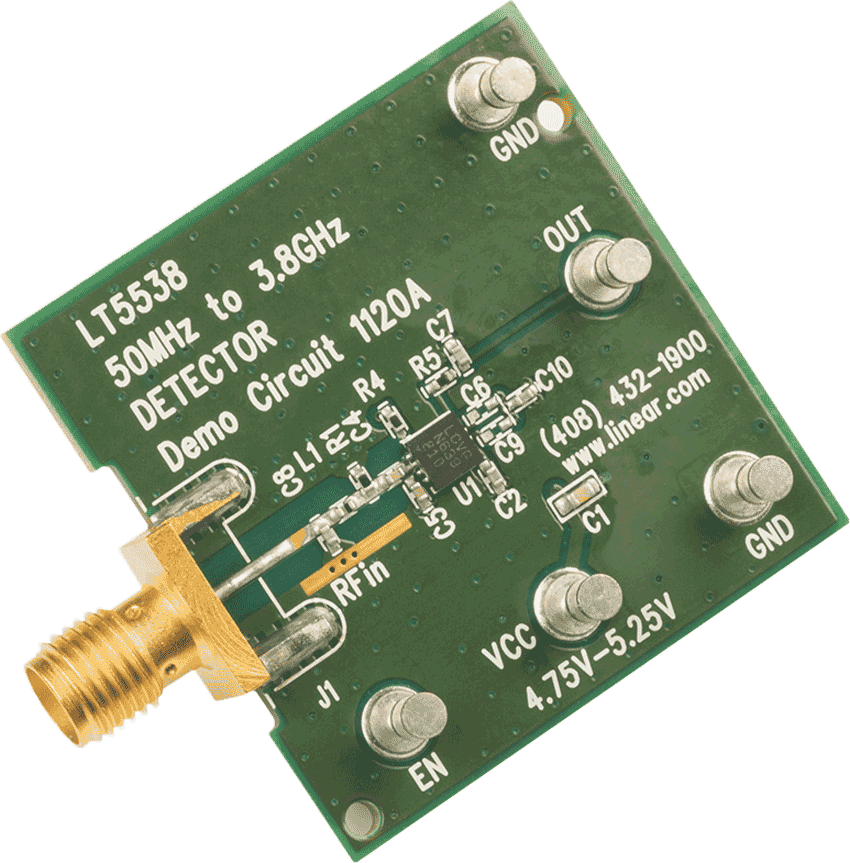

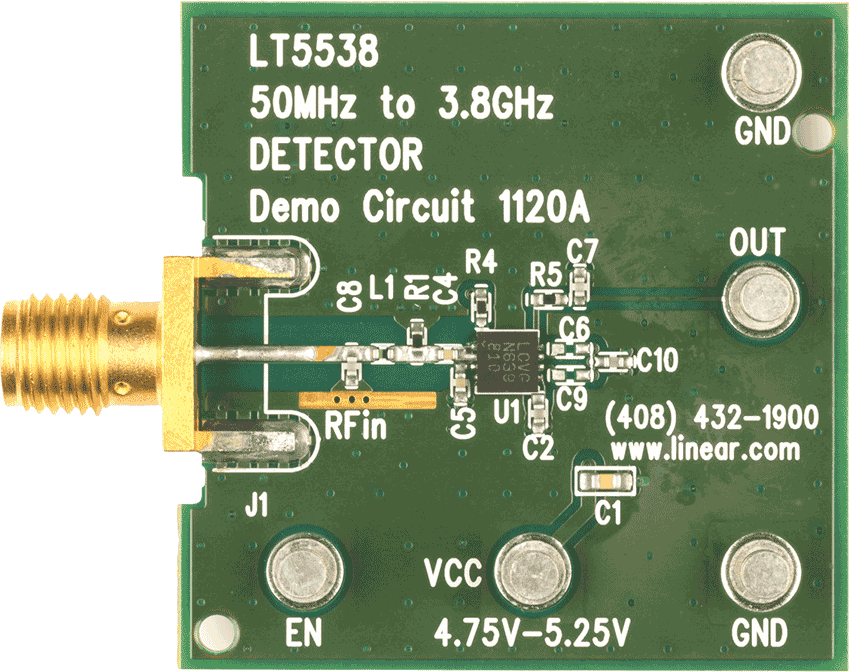

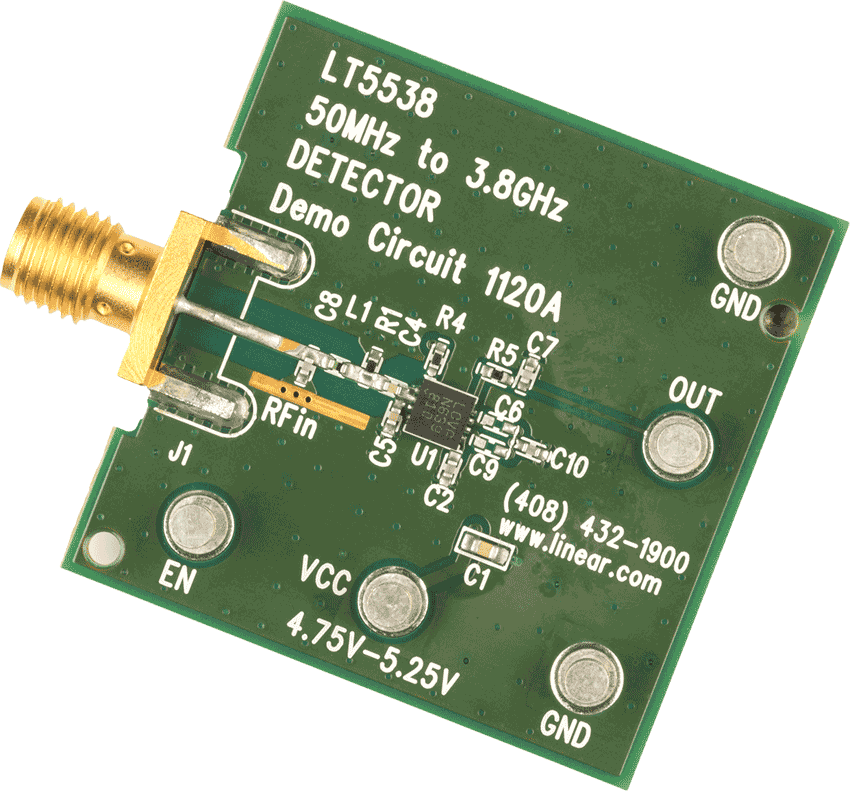

DC1120A: Demo Board for LT5538 40MHz to 3.8GHz RF Power Detector with 75dB Dynamic Range
