LT5534

ダイナミックレンジ60dBの50MHz~3GHz RFパワー検出器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$6.20
特長
  • RF周波数範囲:50MHz~3GHz
  • リニア・ダイナミックレンジ:60dB
  • 全温度範囲であらゆる電源に対して極めて高い精度を実現
  • 高速過渡応答:
    • 38nsのフルスケール・セトリングタイム
  • 2.7V~5.25Vの単一電源
  • 低消費電流:7mA
  • シャットダウン電流:0.1μA
  • 小型6ピンSC70パッケージ
製品概要
show more Icon

LT5534は、60dBのダイナミックレンジでRF信号を測定可能な50MHz~3GHzモノリシックRFパワー検出器です。デシベルスケールのRF信号がリニアスケールのDC電圧に高精度で変換されます。カスケード接続されたRF検出器とRFリミッタを使用して、60dBの入力ダイナミックレンジを達成します。これらの検出器やリミッタの出力を合計することにより、dB単位の入力RF信号に比例した高精度のログリニアDC電圧を生成します。出力は低出力インピーダンス・ドライバでバッファされます。LT5534は優れた温度安定性(全温度範囲で標準出力変動が±1dB以内)を提供します。出力は大信号RF入力に対して40ns以内に応答します。


アプリケーション

  • RF受信パワーマネージメント
  • RFパワー制御
  • CATVパワー検出
  • 光レシーバ利得制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$6.20

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT5534ESC6#3ERPBF
  • HTML
  • HTML
LT5534ESC6#TRMPBF
  • HTML
  • HTML
LT5534ESC6#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC748A

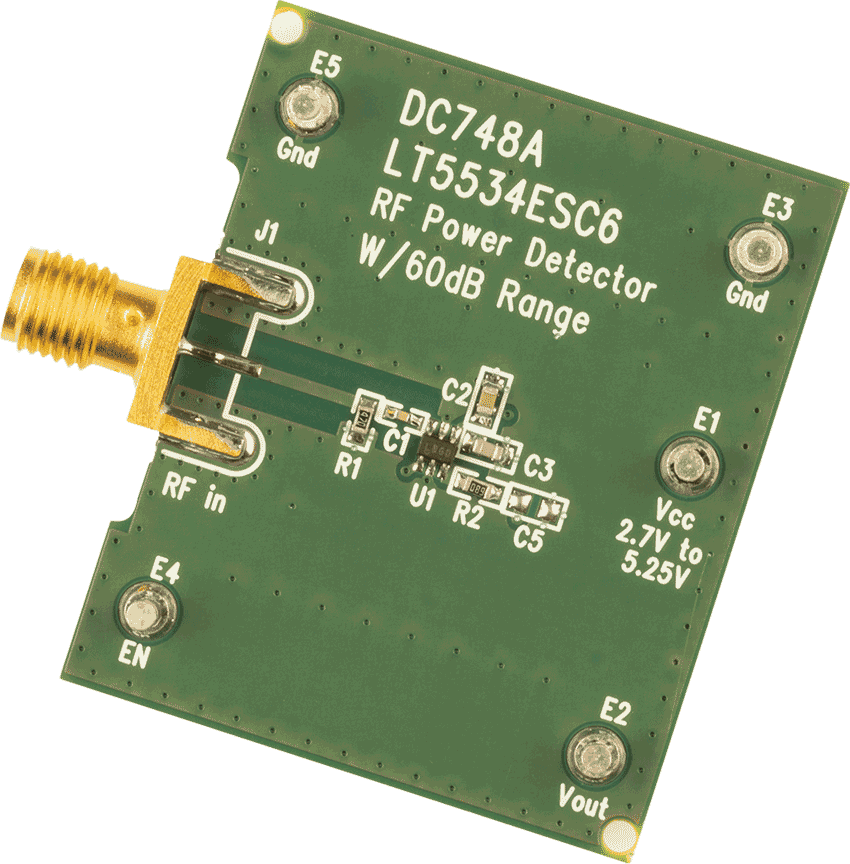

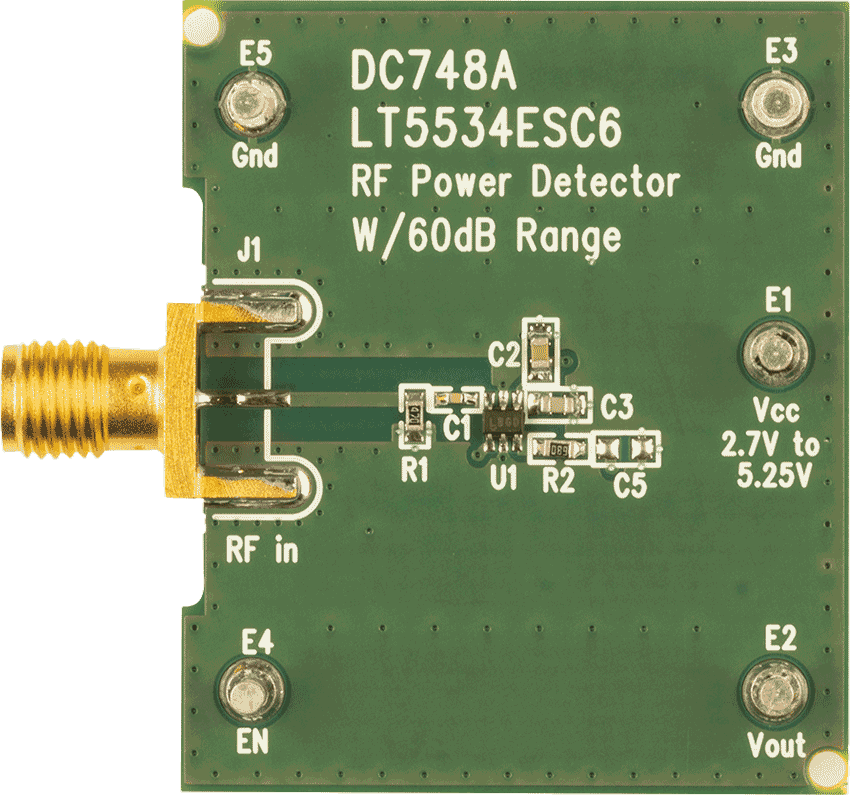

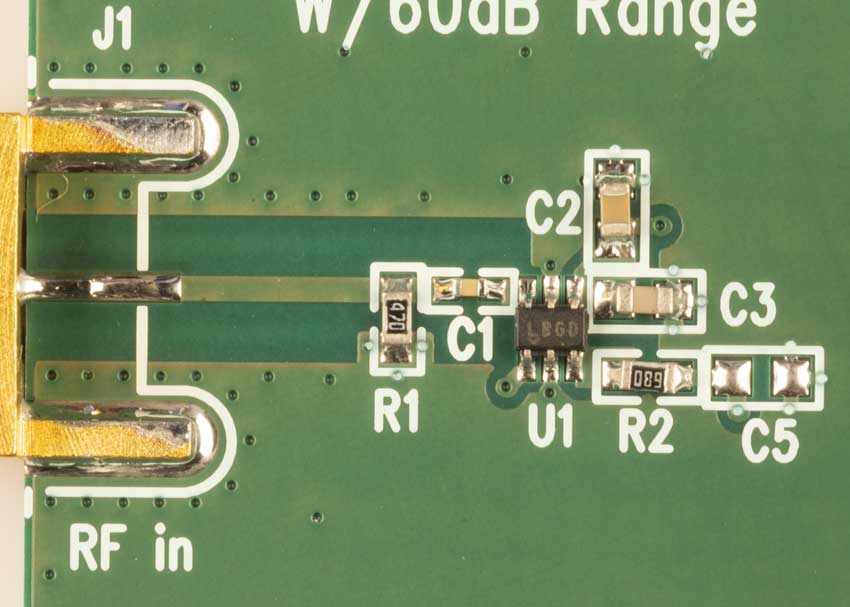

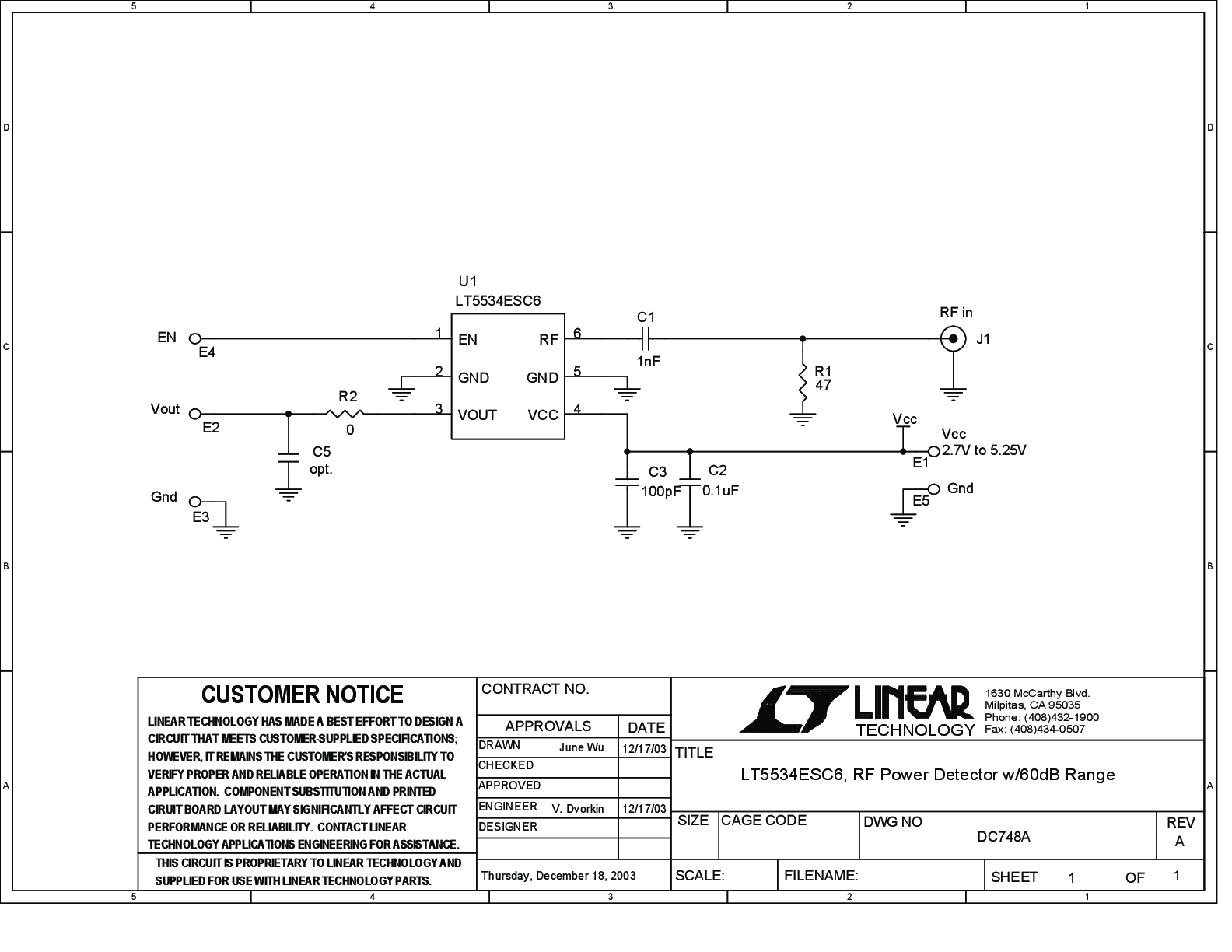

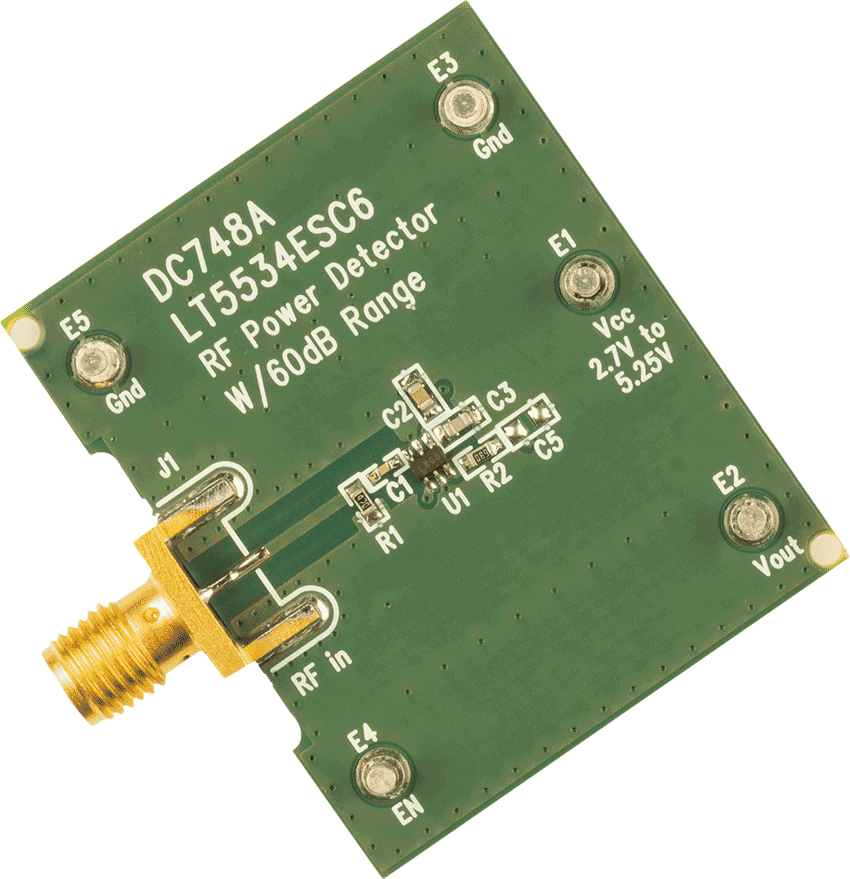

LT5534ESC6 | 50MHz to 3GHz RF Power Detector with 60dB Dynamic Range, VCC = 2.7V
