製品概要
機能と利点
- 広帯域周波数範囲：0.1GHz～50GHz
- 反射50Ω設計
- 低挿入損失：50GHzで2.3dB
- 高アイソレーション：50GHzで30dB
- 高入力直線性
- 1dB圧縮ポイント（P1dB）：28dBm（代表値）
- 3次インターセプト・ポイント（IP3）：40dBm（代表値）
- 大電力処理
- スルー・パス：27dBm

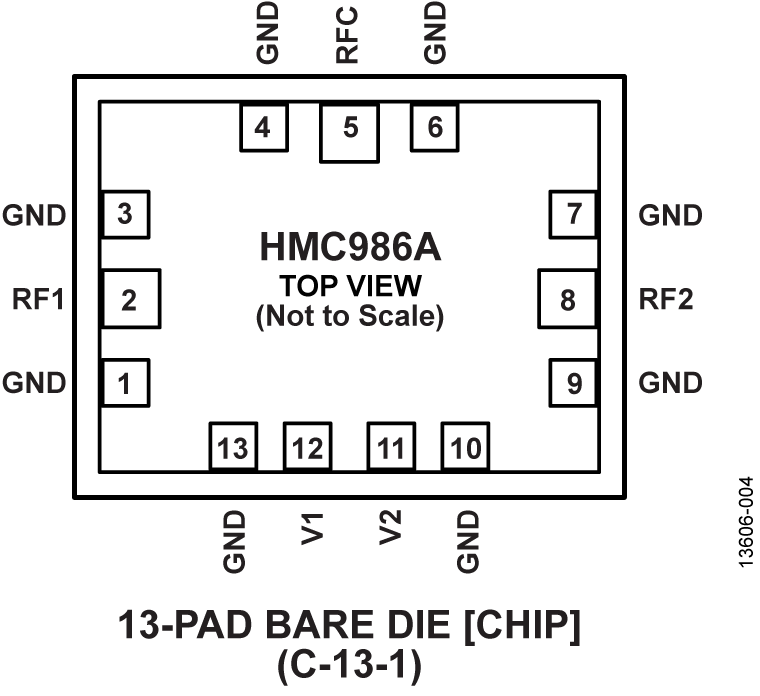

- 13パッド、0.98mm × 0.75mm × 0.1mm、チップ
製品概要
HMC986Aは、ガリウム・ヒ素（GaAs）プロセスを使って製造した単極双投（SPDT）反射スイッチです。このスイッチは代表的な性能として、0.1GHz～50GHzの広帯域周波数範囲で2.3dBの低挿入損失と30dBの高アイソレーションを提供します。
このスイッチは、−5V～−3Vの2つの負ロジック・コントロール電圧で動作します。電気的性能のデータはすべて、1本の3.0ミル × 0.5ミルの最短リボン・ボンドで50Ωの伝送ラインに接続したHMC986AのRFxパッドで測定したものです。
アプリケーション
- 試験用計測器
- マイクロ波無線および超小型地上局（VSAT）
- 防衛用無線、レーダー、電子対抗手段（ECM）
- 広帯域通信システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
