HMC891A

調整可能なバンドパス・フィルタ(1.95 GHz ~ 3.4 GHz)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 振幅セトリング時間: 200 ns
  • 再突入除去比(ワイドバンド除去比): ≥30 dB
  • シングルチップ交換(機械的に調整された設計用)
  • RoHS 準拠 32 ピン、5 mm x 5 mm LFCSP パッケージ
製品概要
show more Icon

HMC891ALP5E は、通過帯域幅を選択できる、モノリシック・マイクロ波集積回路(MMIC)バンドパス・フィルタです。3 dB フィルタ帯域幅は約 9 % で、20 dB フィルタ帯域幅は約 23 % です。0 V ~ 14 V のアナログ・チューニング電圧をかけることで、中心周波数(fCENTER)を 1.95 GHz から 3.4 GHz まで変化させることができます。

物理的に大きなスイッチド・フィルタ・バンクやキャビティ調整済みフィルタの小型代替品として、この調整可能なフィルタを使用することができます。

HMC891ALP5E は、モノリシック設計のため、優れたマイクロフォン特性を備えており、高度な通信アプリケーションにおいて動的に調整可能なソリューションを提供することができます。

アプリケーション

  • 試験および計測装置
  • 防衛用レーダーおよび電子戦/電子対抗手段(ECM)
  • 衛星通信および宇宙
  • 工業用および医療用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC891ALP5E
  • HTML
  • HTML
HMC891ALP5ETR
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

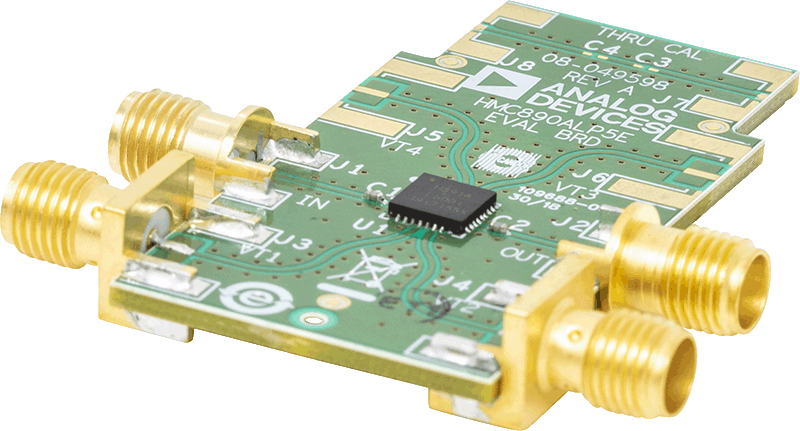

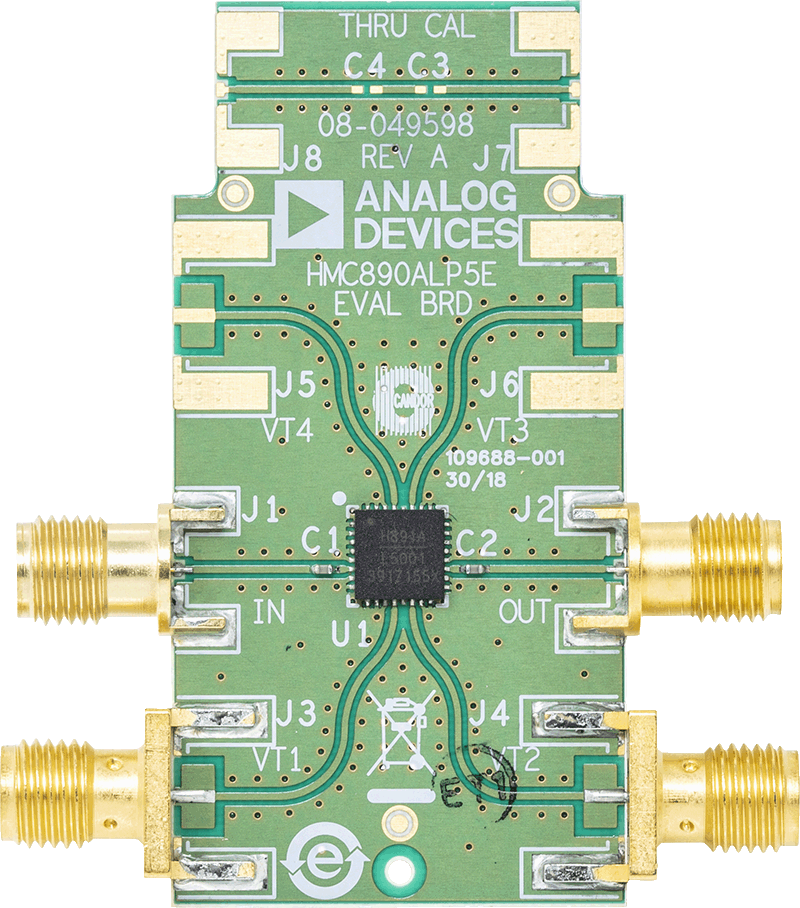

EVAL-HMC891A

HMC891A 評価用ボード

zoom

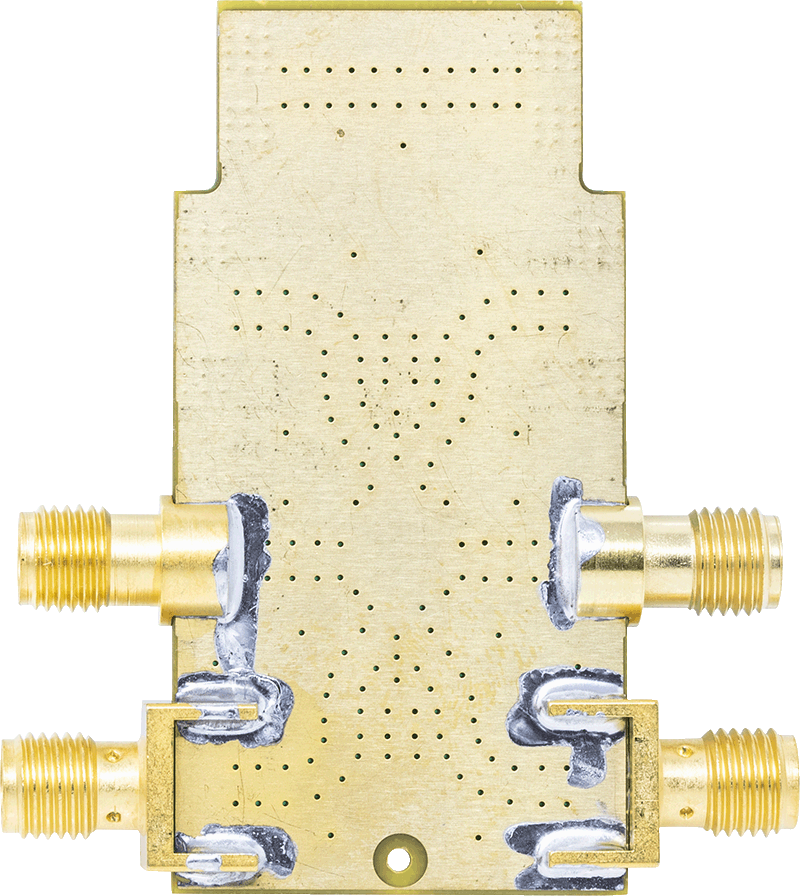

EVAL-HMC891A

HMC891A 評価用ボード

製品の詳細

すべての RF パターンは第 1 層(1 次側)に配線されています。残りの 3 つの層は、RF 伝送ラインにグラウンドを提供するグラウンド・プレーンです。最上部の誘電体の素材は、低損失性能を実現する Rogers 4350 です。Isola 370HR コア層と上下に配置された銅パターン層を密着させるために第 2 層にプリプレグ材料が使用されています。プリプレグ材料と Isola 370HR コア層はどちらも、必要な基板の仕上がり厚さを実現するために使用されています。
