製品概要

機能と利点

  • 変換損失: 3 GHz ~ 9 GHz で 9 dB(代表値)
  • 局部発振器(LO)と無線周波数(IF)のアイソレーション: 3 GHz ~ 9 GHz で 43 dB(代表値)
  • RF と中間周波数(IF)のアイソレーション: 3 GHz ~ 9 GHz で 26 dB(代表値)
  • 入力 3 次インターセプト・ポイント(IP3): 3 GHz ~ 9 GHz で 24 dB(代表値)
  • 入力 1 dB 圧縮ポイント(P1dB): 3 GHz ~ 9 GHz で 17 dB(代表値)
  • 入力 2 次インターセプト・ポイント(IP2): 3 GHz ~ 9 GHz で 67 dB(代表値)
  • パッシブ・ダブル・バランスド・トポロジー
  • 広い IF 周波数範囲: DC ~ 4 GHz

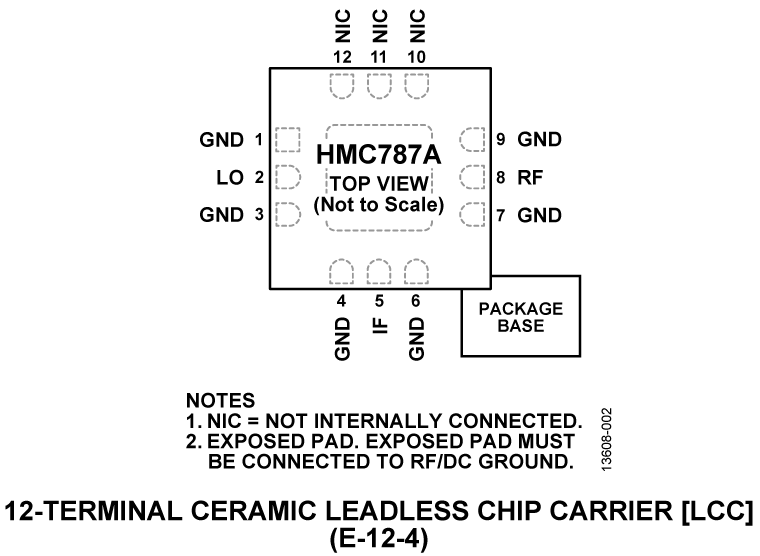

  • 12 端子セラミック・リードレス・チップ・キャリア(LCC)パッケージ

製品概要

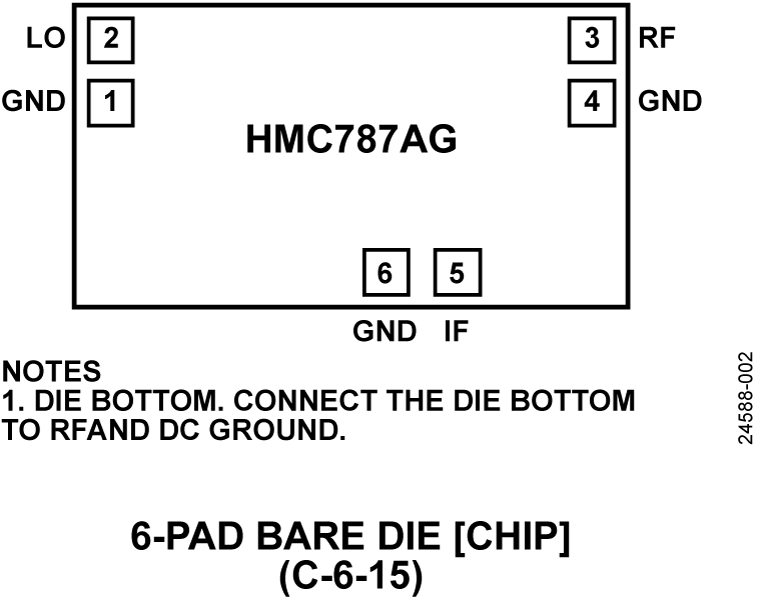

HMC787A は汎用ダブル・バランスド・ミキサーで、12 端子の RoHS 準拠セラミック・リードレス・チップ・キャリア(LCC)パッケージを採用し、3 GHz ~ 10 GHz のアップコンバータまたはダウンコンバータとして使用することができます。このミキサーは、ガリウム・ヒ素(GaAs)金属半導体電界効果トランジスタ(MESFET)プロセスで製造されており、外付け部品やマッチング回路が不要です。HMC787A は、バラン回路を最適化することにより、局部発振器(LO)と無線周波数(RF)、また LO と中間周波数(IF)に関し優れたアイソレーションを実現し、17 dBm の LO 駆動レベルで動作します。セラミック LCC パッケージによりワイヤ・ボンディングが不要になり、量産向け表面実装方法に適しています。

アプリケーション
  • マイクロ波無線
  • 産業科学医療用(ISM)帯域および超広帯域(UWB)無線
  • 試験装置およびセンサー
  • 防衛用

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

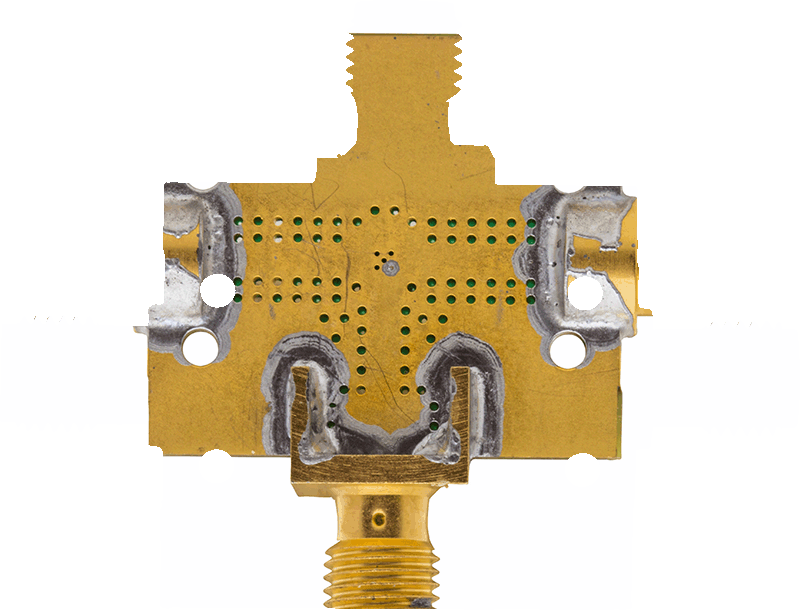

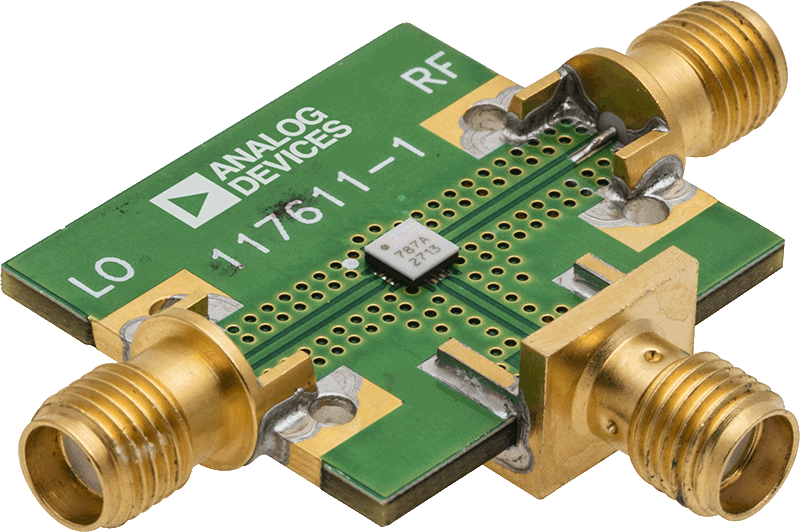

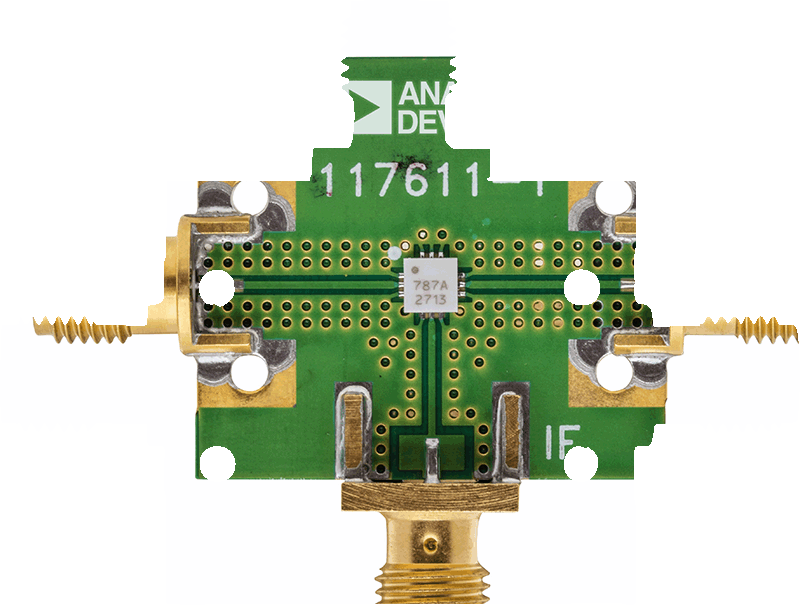

評価キット (1)

ツール

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
