製品概要

機能と利点

  • 50 Ω に内部終端された入力
  • 差動入力は DC 結合
  • 伝搬遅延: 120 ps
  • 短い立上がり/立下がり時間: 19/18 ps
  • 設定可能な差動出力電圧振幅: 600 mV ~ 1100 mV
  • 消費電力: 300 mW
  • 16 ピン 3 mm x 3 mm SMT パッケージ: 9 mm²

製品概要

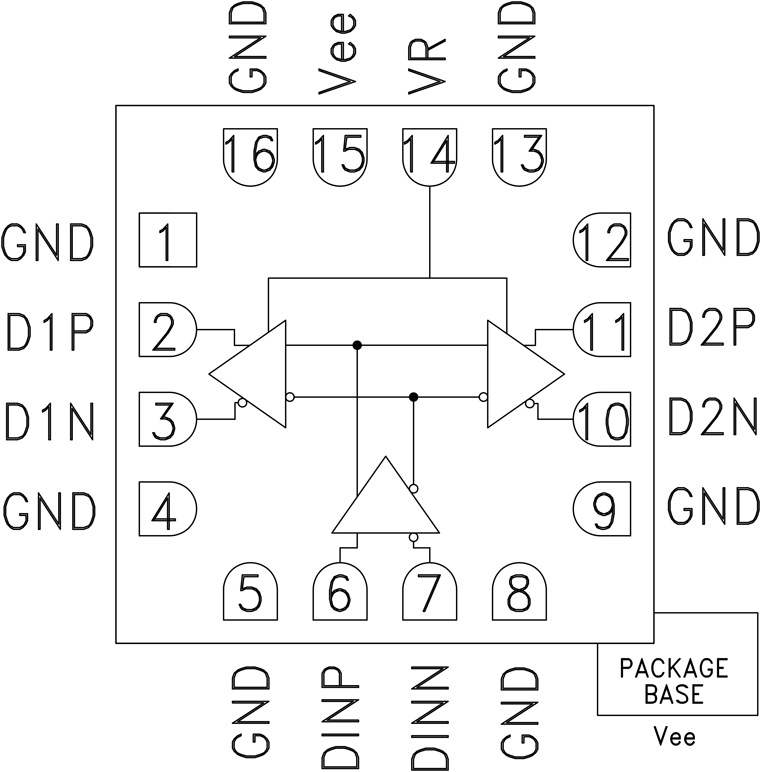

HMC720 は、最大 13 Gbps のデータ伝送レートと最大 13 GHz のクロック周波数に対応するように設計された 1:2 ファンアウト・バッファです。全ての差動入力と差動出力は DC 結合され、50 Ω の抵抗を使ってチップ上でグラウンドに終端されています。出力はシングルエンド・モードまたは差動モードで使用でき、グラウンドに接続した 50 Ω 抵抗に AC または DC 結合します。

HMC720 は出力レベル制御ピン VR も備えており、損失補償や信号レベルの最適化が可能です。HMC720 は、-3.3 V DC 単電源で動作し、RoHS 準拠 3 mm×3 mm SMT パッケージを採用しています。

アプリケーション

  • RF ATE アプリケーション
  • 広帯域試験および測定
  • 最大 13 Gbps のシリアル・データ伝送
  • 最大 13 GHz のクロック・バッファリング

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
