HMC700

PLL、フラクショナルN、8GHz、16ビット

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • 8GHz、16ビット・プリスケーラ
  • フラクショナル・モードまたはインテジャー・モード
  • 24ビット・ステップ・サイズ分解能、3Hz(代表値)
  • 超低位相ノイズ
    6GHz、50MHz基準
    −103 / −108dBc/Hz @ 20kHz(Frac/INT)
    性能指数(FOM)
    −221/−227dBc/Hz(Frac/INT)
  • 225MHz、14ビット・リファレンス・パス入力
  • 直接FSK変調モード
  • サイクル・スリップ防止機能
  • 読出し/書込みシリアル・ポート、チップID
  • 24ピン4×4mm SMTパッケージ:16mm2

製品概要
show more Icon

HMC700LP4(E)は、SiGe BiCMOSフラクショナルN周波数シンセサイザです。超低ノイズのデジタル位相周波数ディテクタ(PFD)と精密制御チャージ・ポンプが組み込まれています。

このフラクショナル・シンセサイザは、極めて細かいステップ・サイズと超低スプリアス積の両方を可能にする、高度なデルタ・シグマ変調器設計を採用しています。スプリアス出力は十分に低い値であるため、多くの場合、コストのかかるダイレクト・デジタル・シンセサイザ(DDS)リファレンスを使用する必要がありません。

HMC700LP4(E)の位相周波数ディテクタ(PFD)は、サイクル・スリップ防止(CSP)技術が採用されており、高速周波数ホッピング時間を実現できます。

近接位相ノイズが極めて低くスプリアスも少ないため、ループ帯域幅の広いアーキテクチャが可能になり、高速の周波数ホッピングと低いマイクロフォニック雑音を実現できます。FSKモードでシンセサイザを使用すれば、シンプルな低コストの直接FM送信源になります。

アプリケーション

  • モバイル無線用基地局
  • WiMAX
  • 試験&測定
  • CATV機器
  • フェーズドアレイ・アプリケーション
  • シンプルFSKリンク
  • DDSの代替

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC700LP4
  • HTML
  • HTML
HMC700LP4E
  • HTML
  • HTML
HMC700LP4ETR
  • HTML
  • HTML
HMC700LP4TR
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2022

- 22_0023

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC700LP4

最終販売

HMC700LP4E

最終販売

HMC700LP4ETR

最終販売

HMC700LP4TR

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 28, 2022

- 22_0023

arrow down

Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX)

HMC700LP4

最終販売

HMC700LP4E

最終販売

HMC700LP4ETR

最終販売

HMC700LP4TR

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

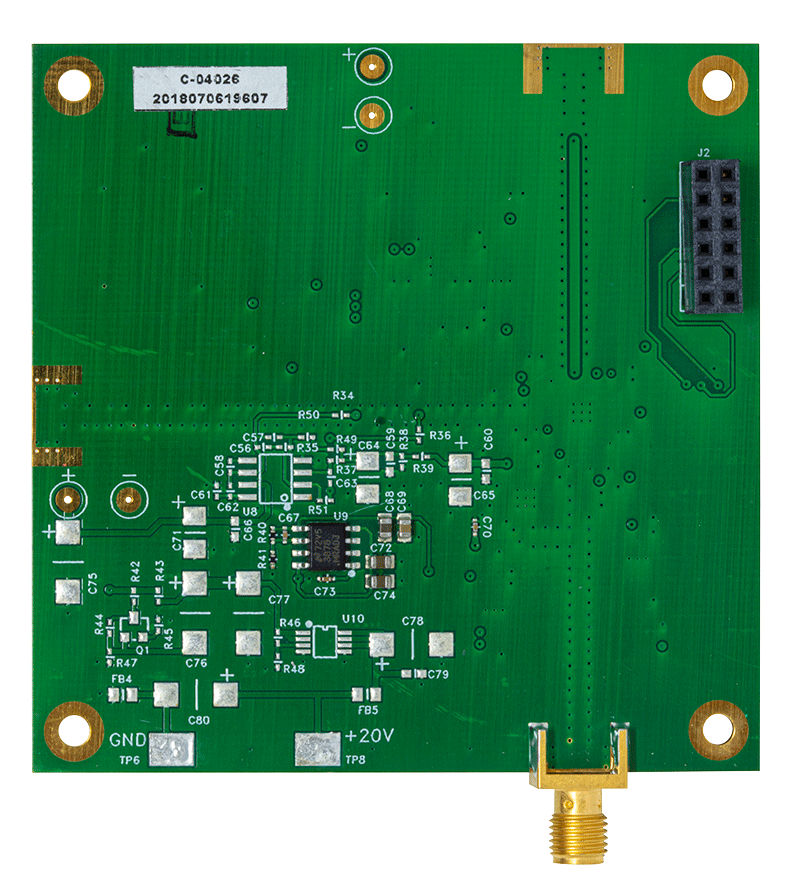

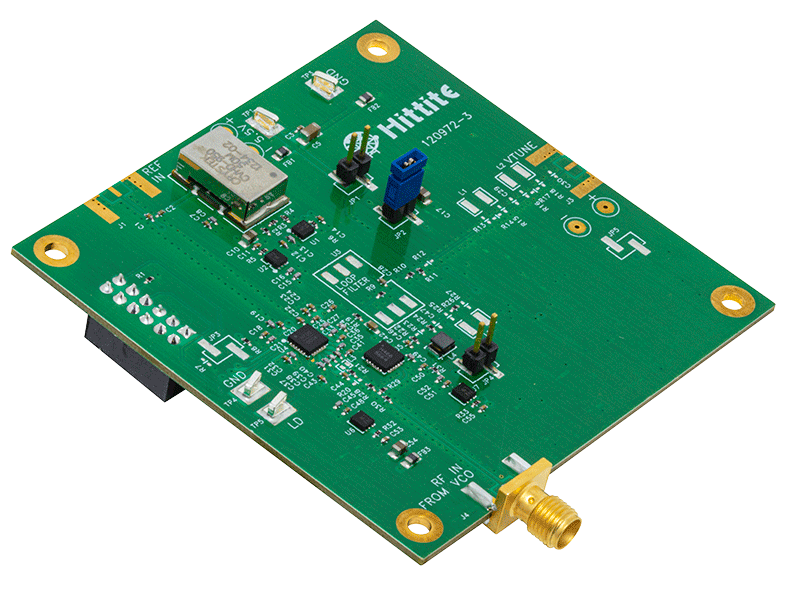

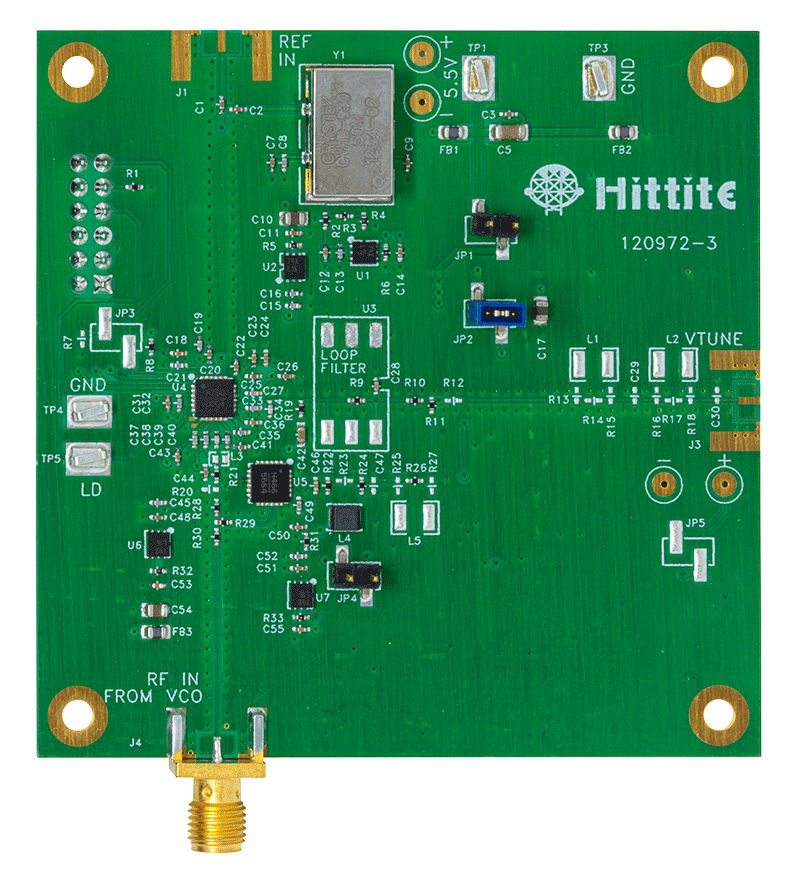

EVAL-HMC700LP4
