HMC683

高IP3のデュアル・ダウンコンバータSMT、LOスイッチ付き0.7 GHz ~ 1.0 GHz

すべて表示 showmore-icon

: 最終販売 tooltip
: 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • 高入力IP3:+23 dBm
  • 変換ゲイン:7.5 dB
  • 低LO駆動:0 dBm
  • 高チャンネル・アイソレーション
  • 40ピン6 mm×6 mm SMTパッケージ:36 mm2

追加の詳細
show more Icon

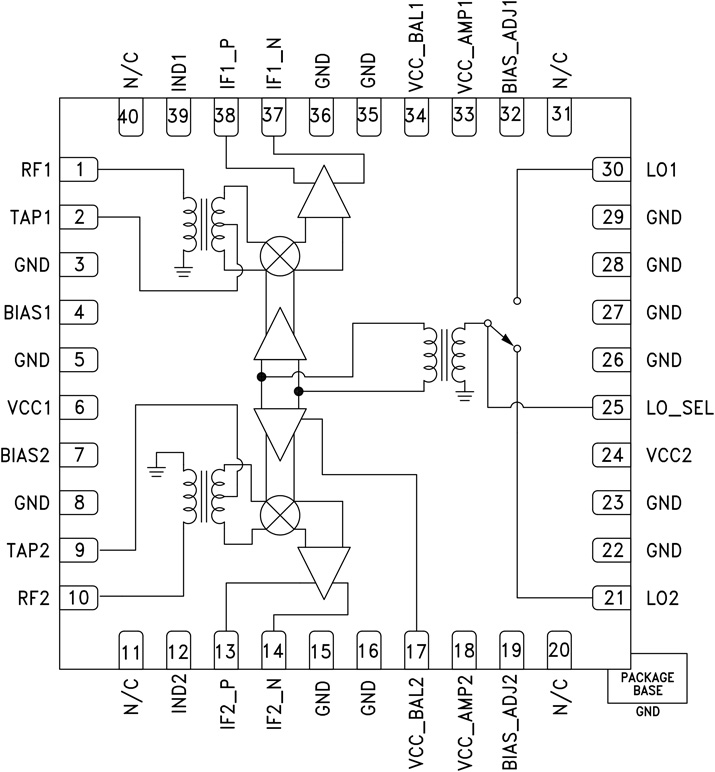

HMC683LP6C(E)はLOアンプを内蔵し、6 mm×6 mm SMT QFNパッケージを採用した高直線性のデュアル・チャンネル・ダウンコンバータで、0.7 GHz ~ 1.0 GHzをカバーします。LO駆動レベルが0 dBmの3Gおよび4GのGSM/CDMAアプリケーション用に、ダウンコンバージョンでは+23 dBmという優れた入力IP3性能を実現します。入力1 dB圧縮ポイントが+11 dBmで、RFポートは広範囲の入力信号レベルに対応します。変換ゲインは7.5 dB(代表値)です。60 MHz ~ 500 MHzのIF周波数応答は、GSM/CDMAの各種受信周波数プランを満たします。

アプリケーション

  • セルラ/3GおよびLTE/WiMAX/4G
  • 基地局および中継器
  • GSM、CDMA、OFDM
  • デュアル・デンシティ・レシーバ
