製品概要
機能と利点
- 広いチューニング帯域幅
- Pout：+5dBm
- 低SSB位相ノイズ：−106dBc/Hz（100kHz）
- 外付け共振器不要
- 正の単電源：+5V（53mA）
- セラミック、リードレスSMTパッケージ：16mm²
製品概要

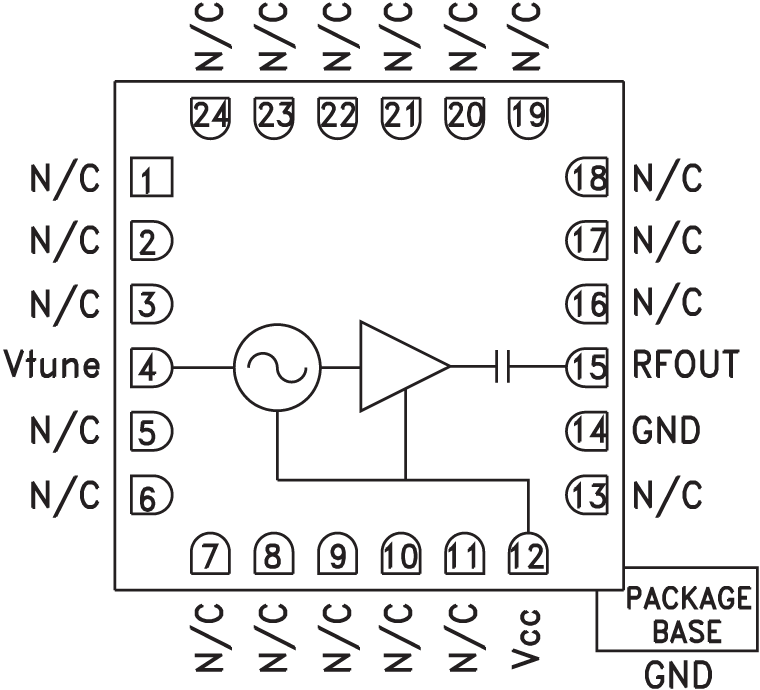

HMC6475LC4Bは、共振器、負性抵抗デバイス、バラクタ・ダイオードを内蔵した広帯域のMMIC電圧制御発振器です。この発振器はモノリシック構造であるため、全温度範囲で優れた出力電力性能と位相ノイズ性能を発揮します。Vtuneポートは、0～+23Vのアナログ・チューニング電圧に対応しています。HMC6475LC4B VCOは+5V単電源で動作し、わずか53mAの電流のみを消費し、RoHSに準拠したSMTパッケージを採用しています。この広帯域VCOは、超小型、低位相ノイズ、低消費電力および広いチューニング範囲という特性を独自に組み合わせたデバイスです。
アプリケーション
- 低ノイズの広帯域MMIC VCOは次のアプリケーションに最適です。
- 工業用／医療用機器
- 試験装置および計測装置
- Satcom
- 防衛用レーダー、EW、ECM
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC6475LC4B | 材料宣誓書（MD） | 信頼性データ | 24-Lead LCC (3.9mm x 3.9mm) | |
| HMC6475LC4BTR | 材料宣誓書（MD） | 信頼性データ | 24-Lead LCC (3.9mm x 3.9mm) | |
| HMC6475LC4BTR-R5 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LCC (3.9mm x 3.9mm) | |
| ウェハ・ファブリケーション・データ |
