HMC6380

製造中

8.0~16.0 GHzのバッファ・アンプ付き広帯域MMIC VCO

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 広いチューニング帯域幅
  • Pout:+6 dBm
  • 低SSB位相ノイズ:-92 dBc/Hz @100 kHz
  • 外付け共振器不要
  • 正側単電源:+5V @ 75 mA
  • セラミック、リードレスSMTパッケージ:16 mm²

HMC6380LC4Bは、共振器、負性抵抗デバイス、バラクタ・ダイオードを内蔵した広帯域のMMIC電圧制御発振器です。この発振器’はモノリシック構造であるため、全温度範囲で出力電力性能と位相ノイズ性能が優れています。Vtuneポートは、0 ~ +23Vのアナログ・チューニング電圧に対応しています。HMC6380LC4B VCOは+5V単電源で動作し、わずか75 mAの電流のみを消費し、RoHSに準拠したSMTパッケージを採用しています。この広帯域VCOは、超小型、低位相ノイズ、低消費電力および広いチューニング範囲という特性を独自に組み合わせたデバイスです。

アプリケーション

  • 工業用/医療用機器
  • 計測装置
  • Satcom
  • 防衛用レーダー、EW、&ECM
  • HMC6380
    8.0~16.0 GHzのバッファ・アンプ付き広帯域MMIC VCO

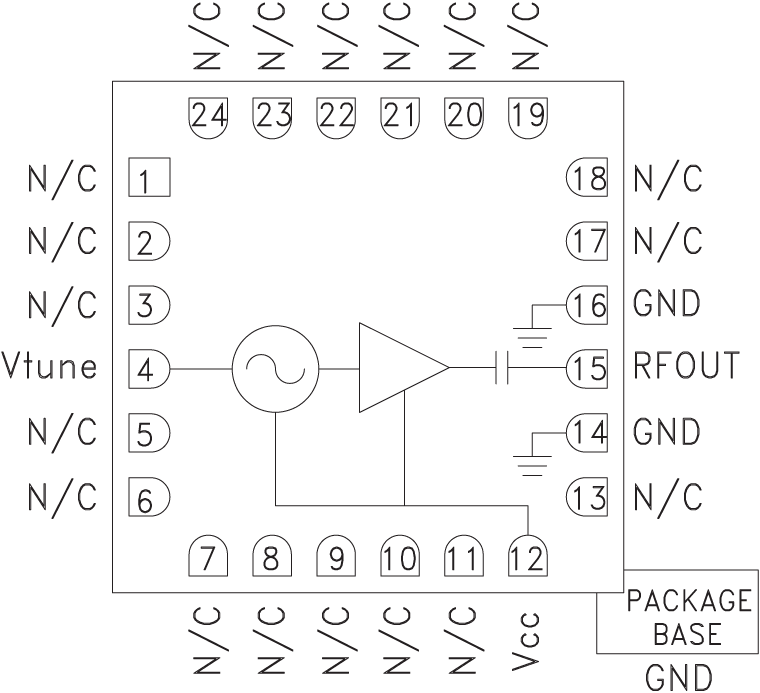

    HMC6380 Functional Block Diagram
    myAnalogに追加

    myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

    新規プロジェクトを作成
    質問する
    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


    ドキュメント

    データシート

    これは最新改訂バージョンのデータシートです。

    さらに詳しく
    myAnalogに追加

    myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

    新規プロジェクトを作成

    ソフトウェア・リソース

    必要なソフトウェア/ドライバが見つかりませんか?

    ドライバ/ソフトウェアをリクエスト

    ツールおよびシミュレーション

    ADIsimPLL™

    ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

    ツールを開く

    評価用キット

    eval board
    EVAL-HMC6380

    HMC6380 Evaluation Board

    製品詳細

    The circuit board used in the application should use RF circuit design techniques. signal lines should have 50 Ohm impedance while the package ground leads and exposed ground paddle should be connected directly to the ground plane similar to that shown. A sufficient number of via holes should be used to connect the top and bottom ground planes.

    EVAL-HMC6380
    HMC6380 Evaluation Board

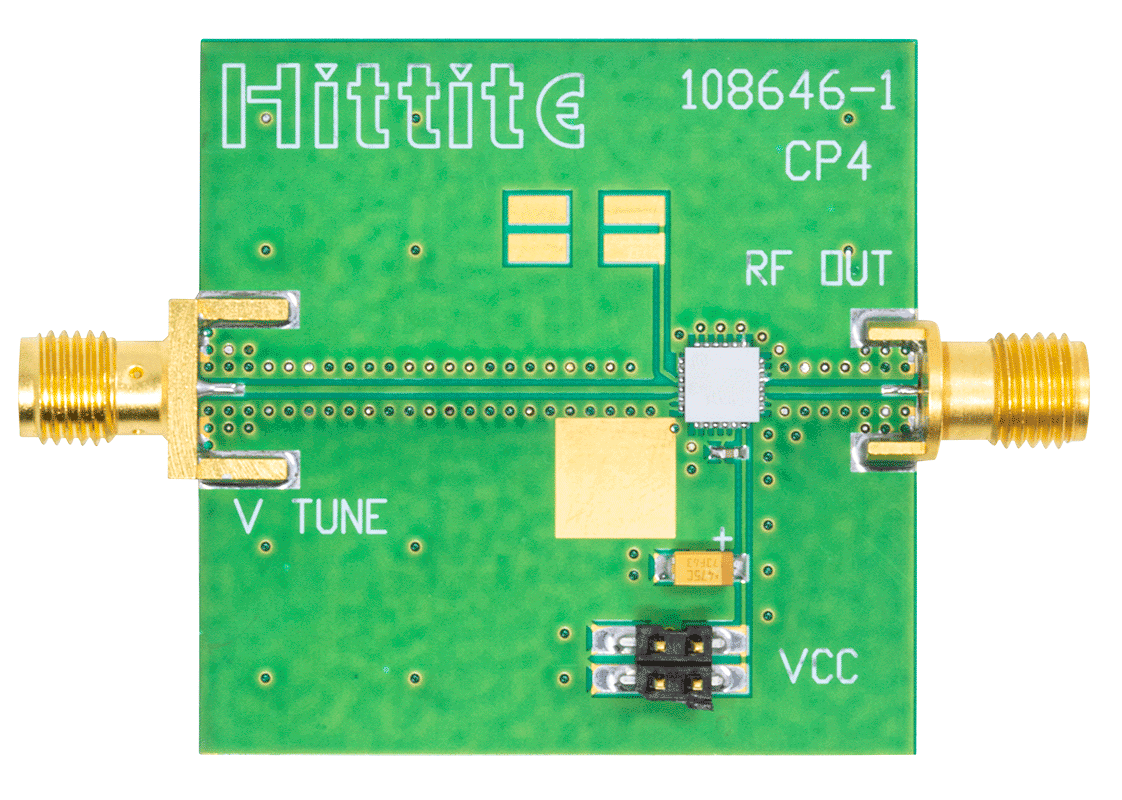

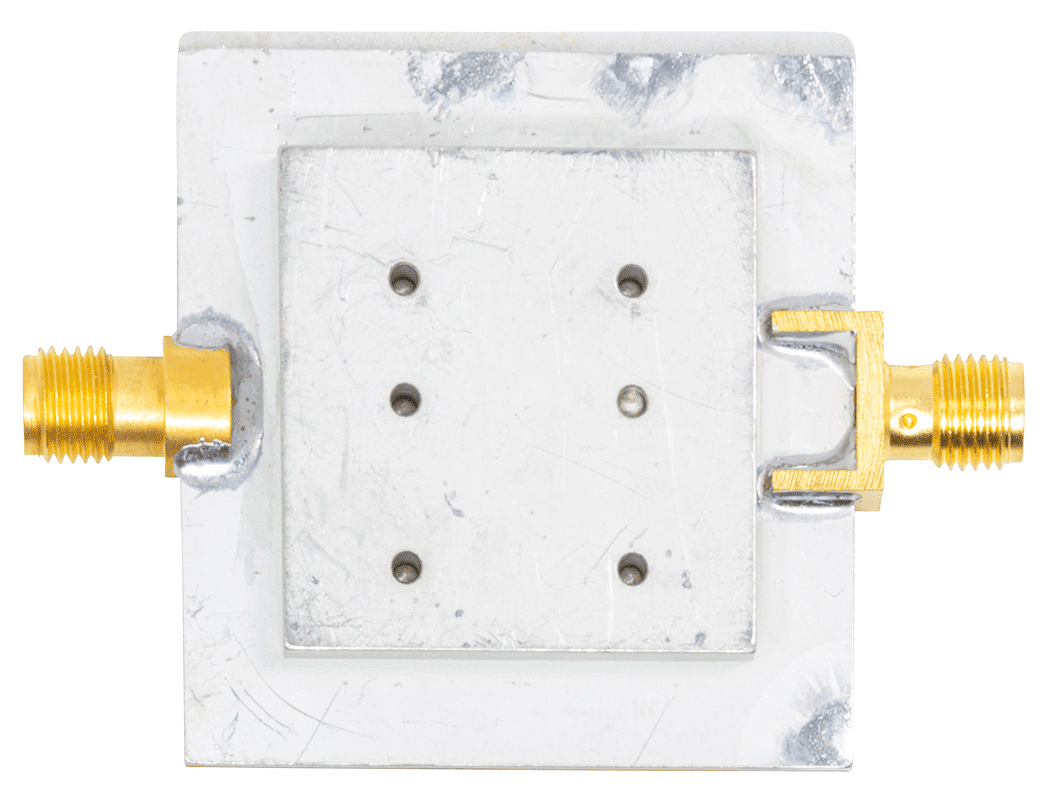

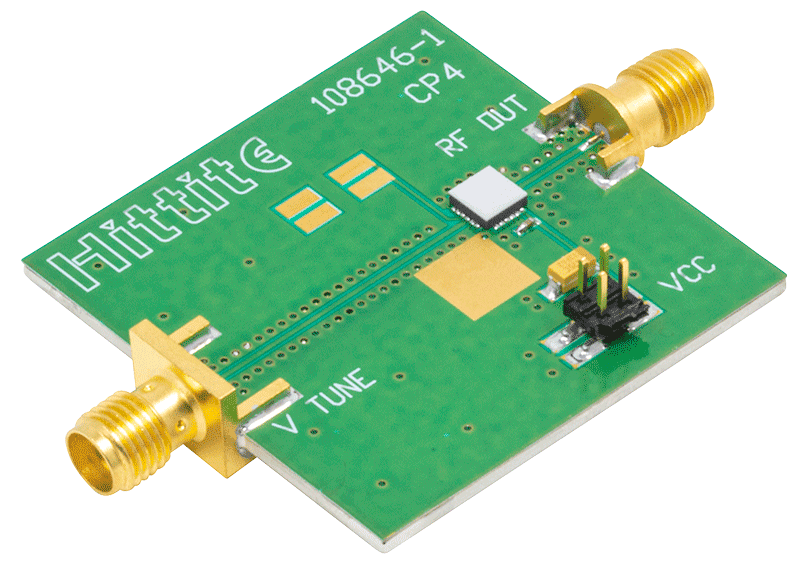

    HMC6380 Evaluation Board HMC6380 Evaluation Board - Top View HMC6380 Evaluation Board - Bottom View
