製品概要

機能と利点

  • 高出力電力: +15 dBm
  • 低入力電力駆動: 0 dBm ~ +6 dBm
  • Fo アイソレーション: Fout = 28 GHz で 20 dBc 以上
  • 100 kHz の SSB 位相ノイズ: -132 dBc/Hz
  • 単電源: +5 V/81 mA
  • RoHS 準拠 3 mm x 3 mm SMT パッケージ

製品概要

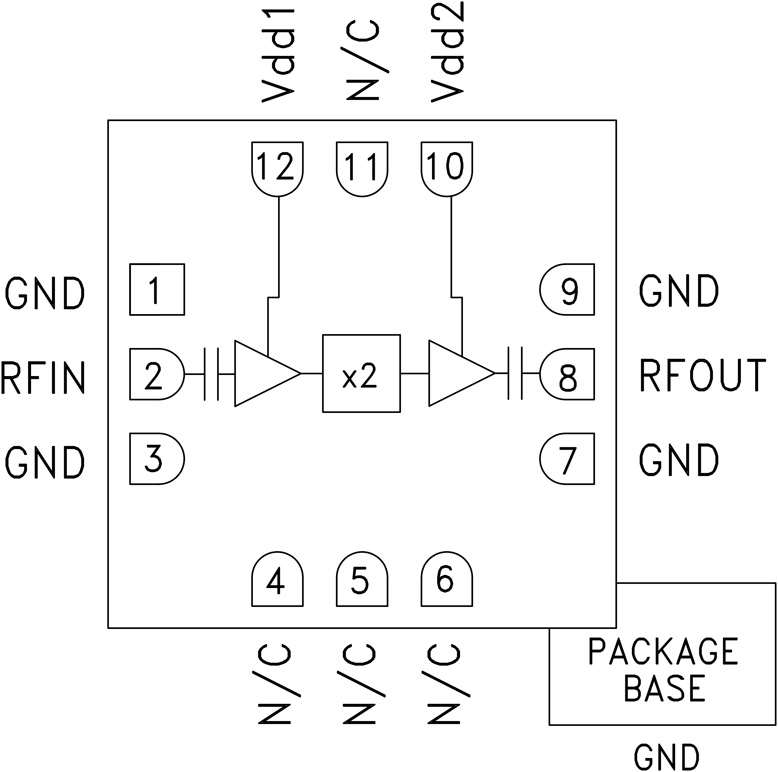

HMC578LC3B は、GaAs PHEMT 技術を利用した広帯域のアクティブ周波数 2 逓倍器で、RoHS 準拠のリードレス SMT パッケージを採用しています。+3 dBm の信号で駆動されるとき、この逓倍器は 24 GHz ~ 33 GHz で +15 dBm(代表値)の出力電力を供給します。Fo アイソレーションと 3Fo アイソレーションは、28 GHz でそれぞれ 20 dBc 以上と 30 dBc 以上です。

HMC578LC3B は、ポイント to ポイントおよび VSAT 無線用の LO 逓倍器チェーンでの使用に最適で、従来方式に比べて部品数が少なくなります。100 kHz オフセットでの付加 SSB 位相ノイズが -129 dBc/Hz と低いため、良好なシステム・ノイズ性能を維持しやすくします。RoHS 準拠パッケージの HMC578LC3B はワイヤ・ボンディングを不要にし、表面実装製造技術を利用することができます。

アプリケーション

  • クロック生成のアプリケーション:
    SONET OC-192 および SDH STM-64
  • ポイント to ポイントおよび VSAT 無線
  • 試験用計測器
  • 防衛および宇宙

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

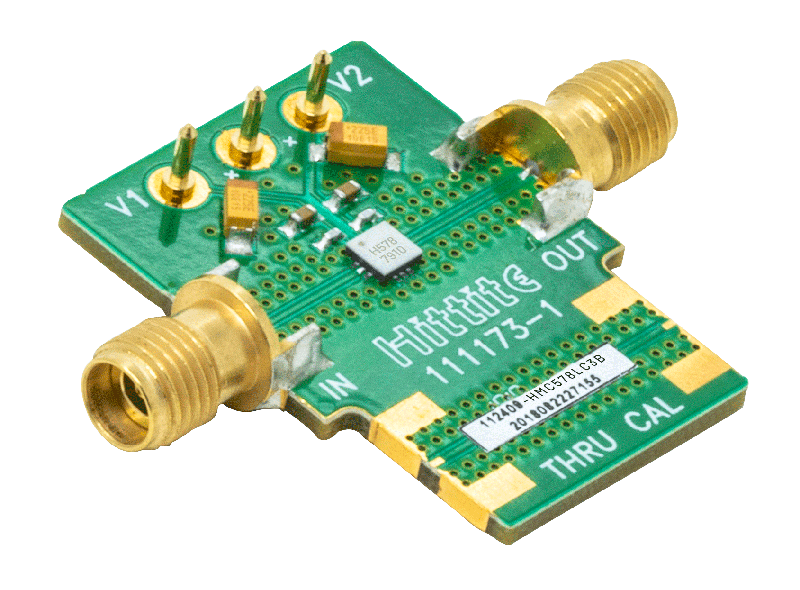

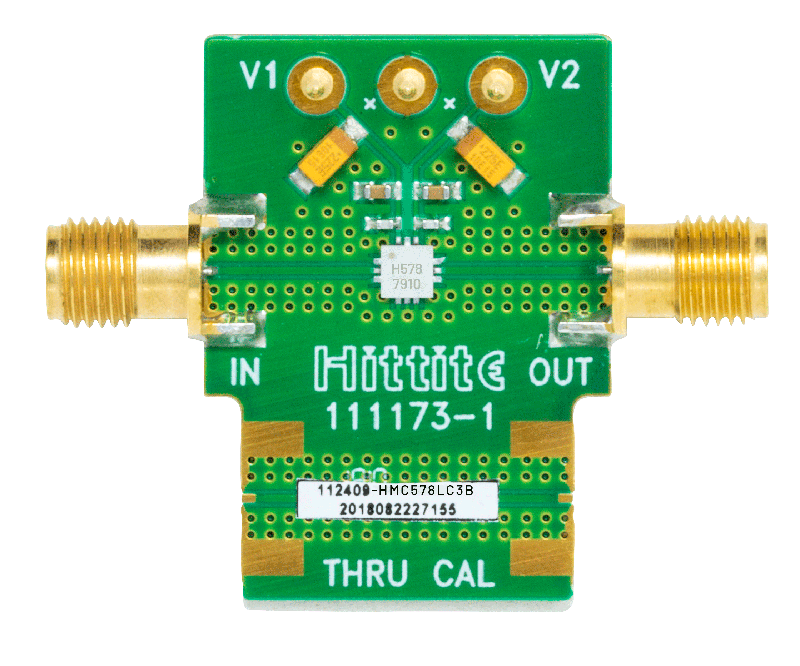

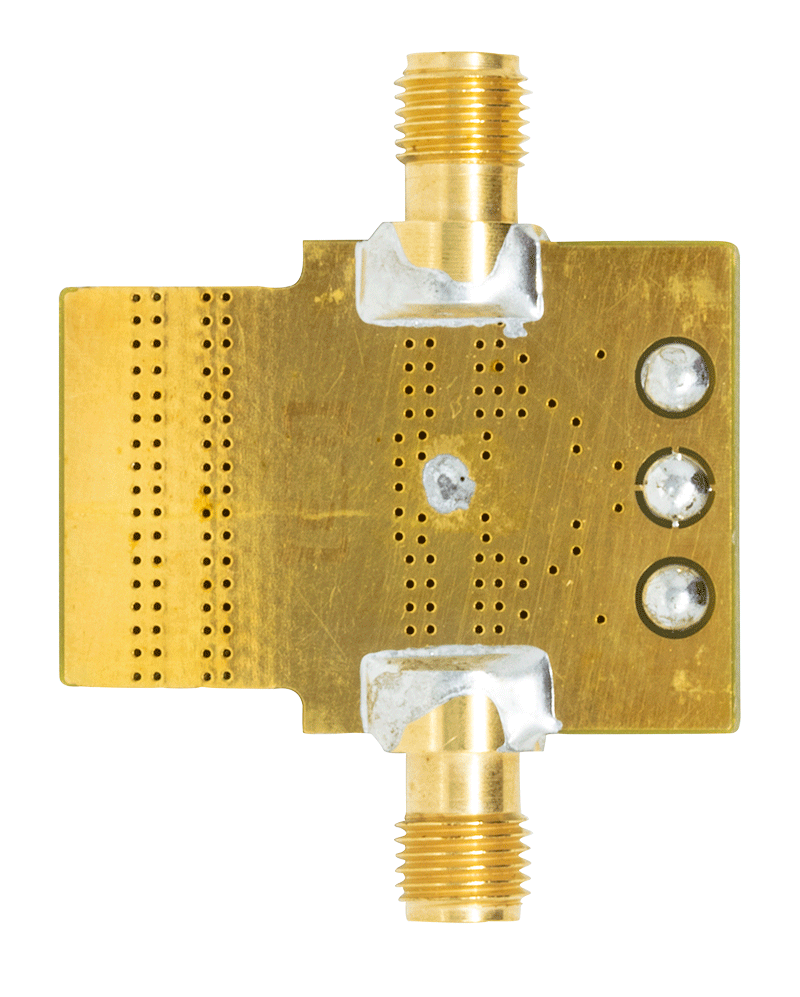

評価キット (1)
