HMC577
HMC577
Info :
新規設計に推奨
Info :
新規設計に推奨
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
3
1Ku当たりの価格
特長
- 非常に高い出力電力: +20 dBm
- 低入力電力駆動:
−2 dBm ~ +6 dBm - 非常に高い Fo および 3Fo アイソレーション: Fout = 29 GHz で 55 dBc 以上
- 100 kHz の SSB 位相ノイズ: −128 dBc/Hz
- 単電源: +5 V/213 mA
- RoHS 準拠 4 mm × 4 mm SMT パッケージ
製品概要
HMC577LC4B は、GaAs PHEMT 技術を採用した広帯域のアクティブ周波数 2 逓倍器で、RoHS 準拠のリードレス SMT パッケージを採用しています。+5 dBm 信号での駆動時に、この逓倍器は 27 GHz ~ 31 GHz で +20 dBm(代表値)の出力電力を供給します。Fo アイソレーション と 3Fo アイソレーションは、29 GHz で 55 dBc 以上です。
HMC577LC4B は、ポイント to ポイントおよび VSAT 無線用の LO 逓倍器チェーンでの使用に最適で、従来方式に比べて部品数が少なくなります。100 kHz オフセット時に付加される SSB 位相ノイズが −128 dBc/Hz と低いため、良好なシステム・ノイズ性能を保持しています。RoHS 準拠パッケージの HMC577LC4B はワイヤ・ボンディングが不要となり、表面実装製造技術の利用が可能となります。
アプリケーション
- クロック生成のアプリケーション: SONET OC-192 および SDH STM-64
- ポイント to ポイントおよび VSAT 無線
- 試験用計測
- ミリタリおよび宇宙
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
3
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
技術資料
1
データシート 1
設計リソース 3
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC577LC4B | 24-Lead LCC (4mm x 4mm w/ EP) |
|
|
HMC577LC4BTR | 24-Lead LCC (4mm x 4mm w/ EP) |
|
|
HMC577LC4BTR-R5 | 24-Lead LCC (4mm x 4mm w/ EP) |
|
- HMC577LC4B
- ピン/パッケージ図
- 24-Lead LCC (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC577LC4BTR
- ピン/パッケージ図
- 24-Lead LCC (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC577LC4BTR-R5
- ピン/パッケージ図
- 24-Lead LCC (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
評価用キット
評価用キット 1
EVAL-HMC577LC4B

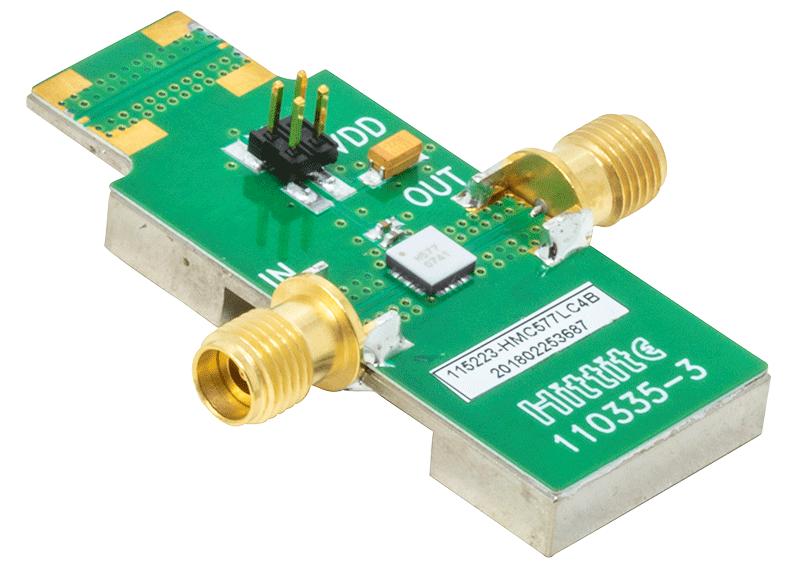

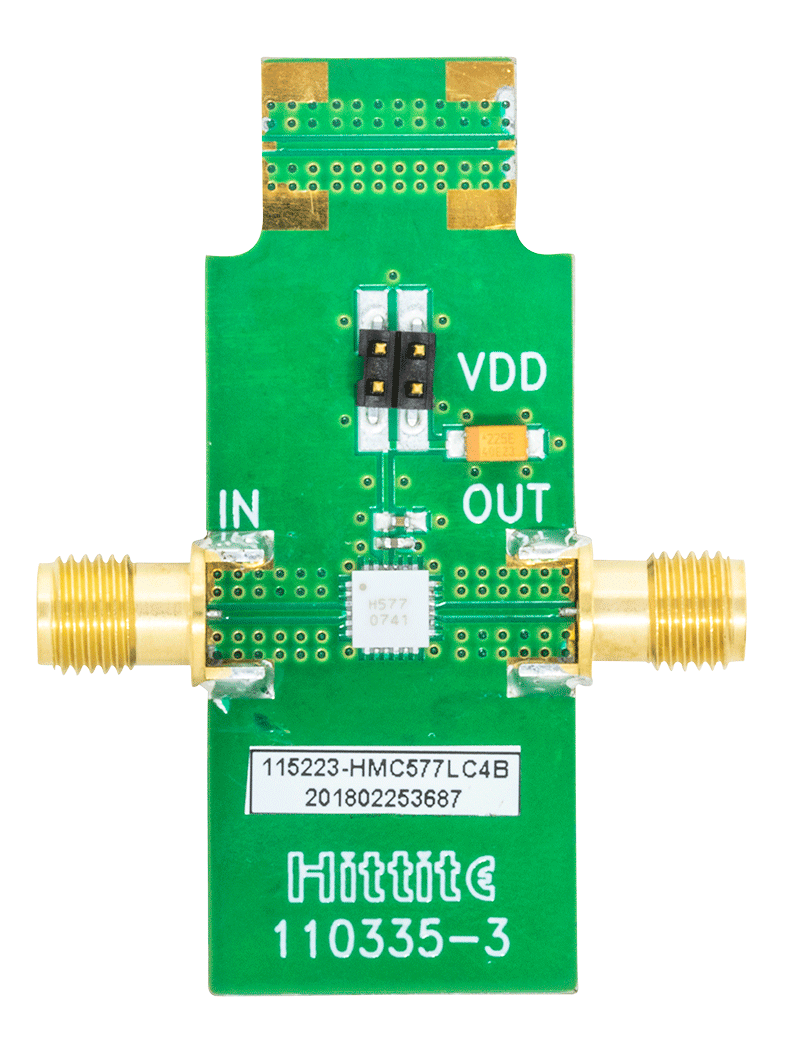

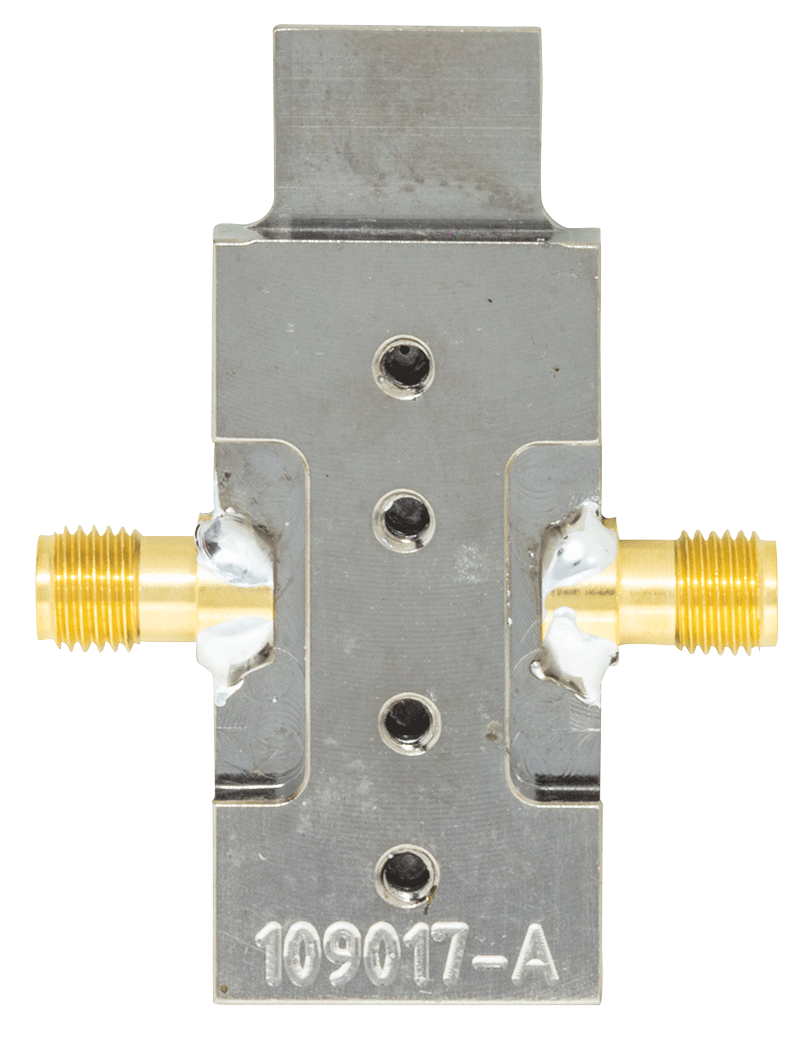

HMC577LC4B Evaluation Board
製品の詳細
This page contains ordering information for evaluating the HMC577LC4B
The Design Files link includes the BOM, schematics, and Gerber files for the evaluation board.
