HMC575 Data Sheet4/22/2015
製品概要
機能と利点
- 高出力電力: +17 dBm
- 低入力電力駆動:
-2 dBm ～ +6 dBm - Fo、3Fo アイソレーション:
15 dBc - 100 KHz の SSB 位相ノイズ: -140 dBc/Hz
- 単電源: +5 V/90 mA
- RoHS 準拠 4 mm × 4 mm SMT パッケージ
製品概要
HMC575LP4(E) は、GaAs PHEMT 技術を採用した広帯域のアクティブ周波数 2 逓倍器で、RoHS 準拠のリードレス SMT パッケージを採用しています。3 dBm 信号での駆動時に、この逓倍器は 6 GHz ～ 9 GHz で +17 dBm（代表値）の出力電力を供給します。Fo アイソレーションと 3Fo アイソレーションは、出力信号レベルを基準にして 15 dBc です。
この周波数逓倍器は DC ブロックされた I/O を備えており、ポイント to ポイントおよび VSAT 無線用の LO 逓倍器チェーンでの使用に最適で、従来の方法に比べて部品数が少なくなります。100 kHz オフセット時に付加される SSB 位相ノイズが −140 dBc/Hz と低いため、良好なシステム・ノイズ性能を保持しています。また、HMC575LP4(E) は、表面実装製造技術に対応しています。
アプリケーション
- ワイヤレス・ローカル・ループ
- ポイント to ポイントおよび VSAT 無線
- 試験用計測
- ミリタリおよび宇宙
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

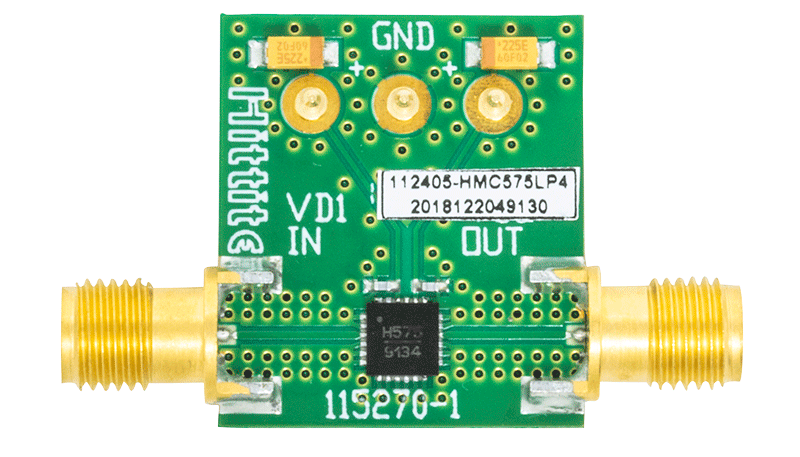

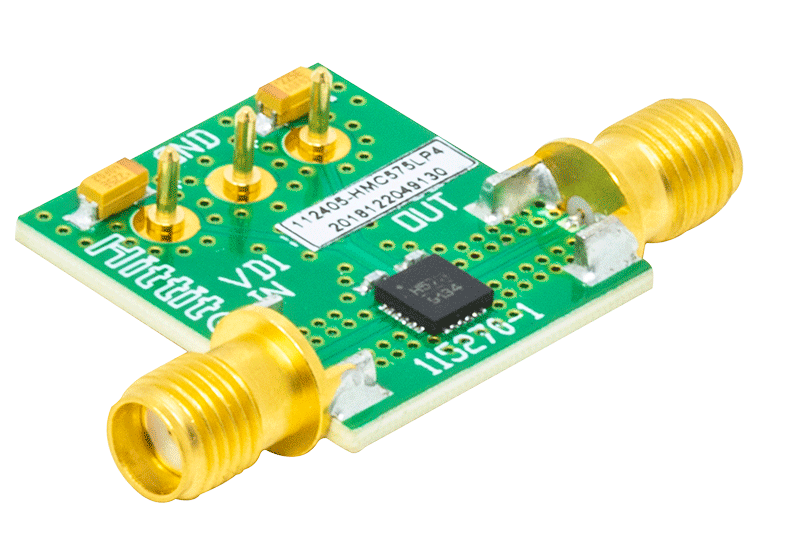

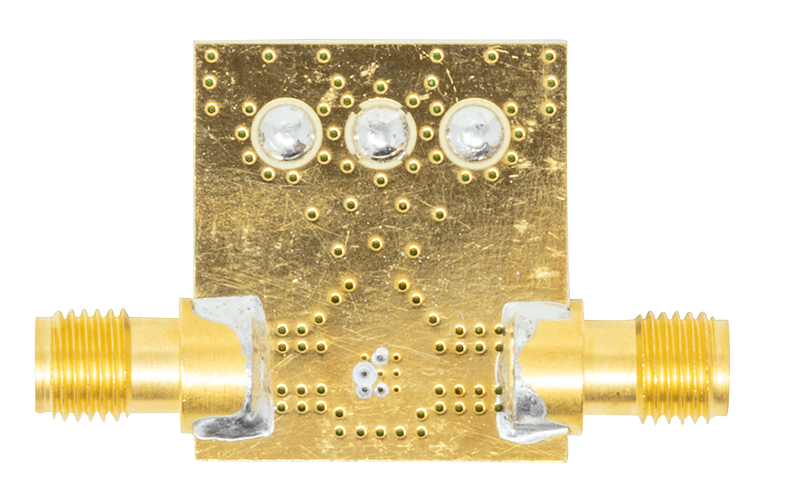

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
アナログ・デバイセズが提供する10/15/2018
フル機能の 3GHz シグナル・アナライザ・ソリューション
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC575LP4 | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC575LP4E | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC575LP4ETR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC575LP4TR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
