製品概要

機能と利点

  • Conversion loss of up to 8.5 dB (typical)
  • LO to RF Isolation: 38 dB (typical)
  • Input IP3 of up to 20 dBm (typical)

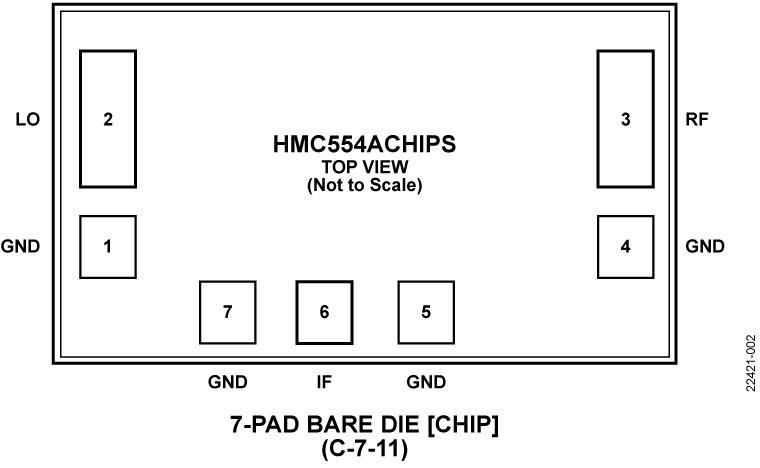

  • RoHS compliant, 7-pad, bare die CHIP

製品概要

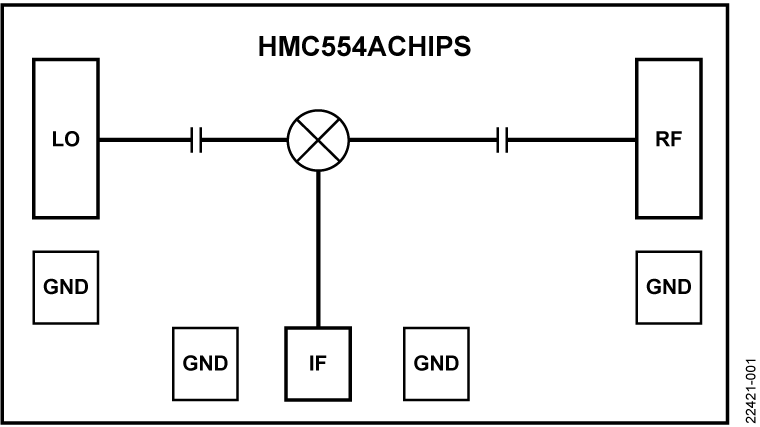

The HMC554ACHIPS is a general-purpose, double-balanced mixer that can be used as an upconverter or a downconverter between 10 GHz and 20 GHz. This mixer is fabricated in a gallium arsenide (GaAs), metal semiconductor field effect transistor (MESFET) process and requires no external components or matching circuitry. The HMC554ACHIPS optimized balun structures provide high local oscillator (LO) to RF isolation and LO to intermediate frequency (IF) isolation, 38 dB and 52 dB, respectively.

Applications

  • Microwave and very small aperture terminal (VSAT) radios
  • Test equipment
  • Military electronic warfare (EW), electronic countermeasure (ECM), and command, control, communications and intelligence (C3I)
