HMC540S

デジタル・アッテネータ、正制御ロジック、1 dB LSB、Silicon MMIC、4ビット、0.1 ~ 8 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 15 dBまで1 dBのLSBステップ
  • ステップ誤差:±0.2 dB(typ)
  • 低挿入損失:1 dB
  • 高IP3:+50 dBm
  • 1ビットあたり1つの制御線
  • TTL/CMOS互換の制御
  • +5 V単電源
  • 3 x 3 mm SMTパッケージ


製品概要
show more Icon

HMC540SLP3EはシリコンICの広帯域4ビット・デジタル・アッテネータで、低価格リードレス表面実装パッケージを採用しています。このビットあたり1つの正制御ロジック線を持つデジタル・アッテネータは、DC動作近辺に外付けACグラウンド・コンデンサを接続することにより、各種のRF/IFアプリケーションに適応します。0.1 ~ 8 GHzに対応し、挿入損失は1 dB(typ)以下です。15 dBの合計減衰値に対するアッテネータのビット値は1(LSB)、2、4、8 dBです。減衰精度は優れており、ステップ誤差は± 0.2 dB typです。又、減衰器のIIP3は+56 dBmです。4つのTTL/CMOS制御入力を使用して各減衰状態を選択します。この製品は+3.3 V ~ 5 Vの範囲のシングルVddで動作します。

アプリケーション

  • 携帯電話インフラストラクチャ
  • ISM、MMDS、WLAN、WiMAX、WiBro
  • マイクロ波無線およびVSAT
  • 試験装置とセンサー

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC540SLP3E
  • HTML
  • HTML
HMC540SLP3ETR
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 29, 2023

- 22_0048

arrow down

Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products

評価用キット

評価用キット 2

EVAL-HMC540S

HMC540S Evaluation Board

reference details image

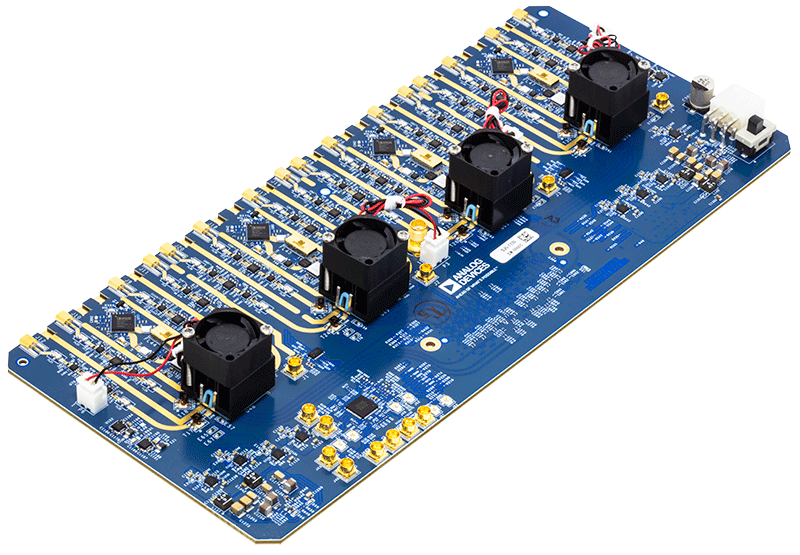

クワッドMxFEプラットフォーム
