製品概要

機能と利点

  • パッシブ:DCバイアス不要
  • 変換損失:8
  • 入力IP3:20
  • LO/RFアイソレーション:47
  • IF 周波数範囲:DC 3.5GHz
  • RoHS準拠、12パッド、ベア・ダイ (CHIP)

製品概要

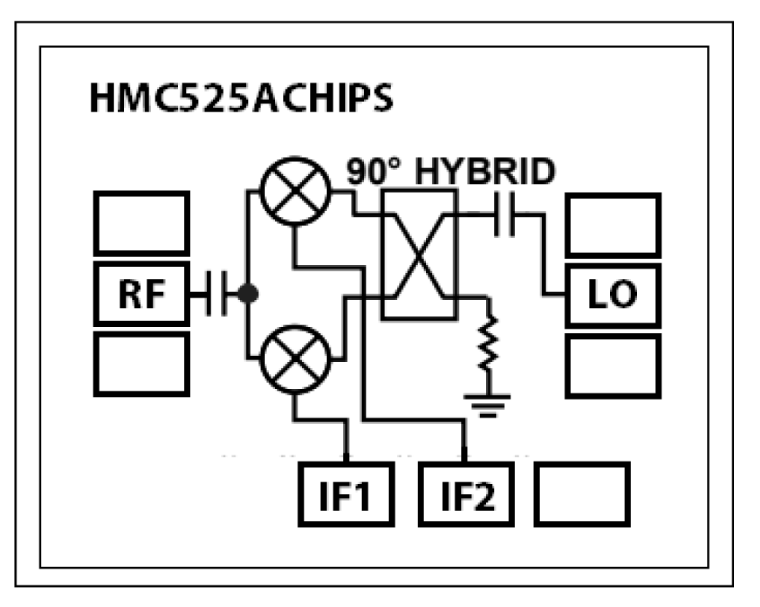

HMC525ACHIPS は、小型のガリウム・ヒ素(GaAs)、モノリシック・マイクロ波集積回路(MMIC)の同相/直交(I/Q)ミキサーで、RoHS に準拠しています。このデバイスは、イメージ除去ミキサーまたは単側波帯(SSB)アップコンバータとして使用できます。このミキサーは、2 つの標準的なダブル・バランスド・ミキサー・セルと、GaAs 金属半導体電界効果トランジスタ(MESFET)プロセスで製造された 90° ハイブリッドを使用しています。HMC525ACHIPS は、ハイブリッド型イメージ除去ミキサーと SSB アップコンバータ・アセンブリよりはるかに小さい代替デバイスです。HMC525ACHIPS は、ワイヤ・ボンディングが不要で、表面実装製造技術を利用することができます。

アプリケーション

  • 試験装置および計測器
  • 防衛および航空宇宙アプリケーション
  • 二地点間をつなぐマイクロ波基地局

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
