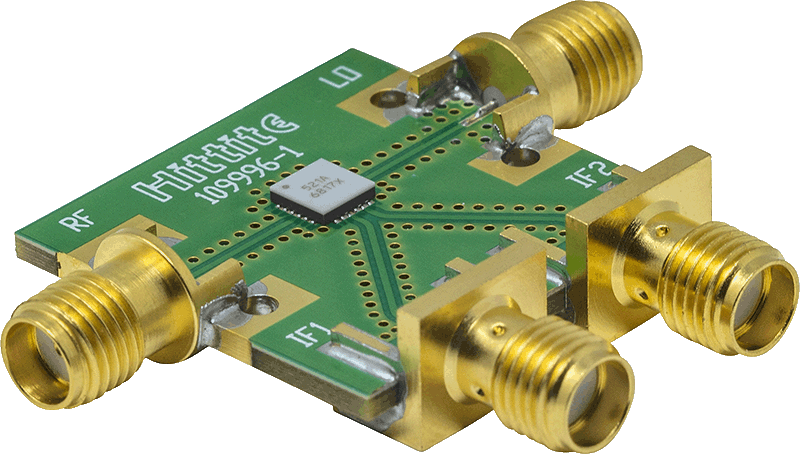

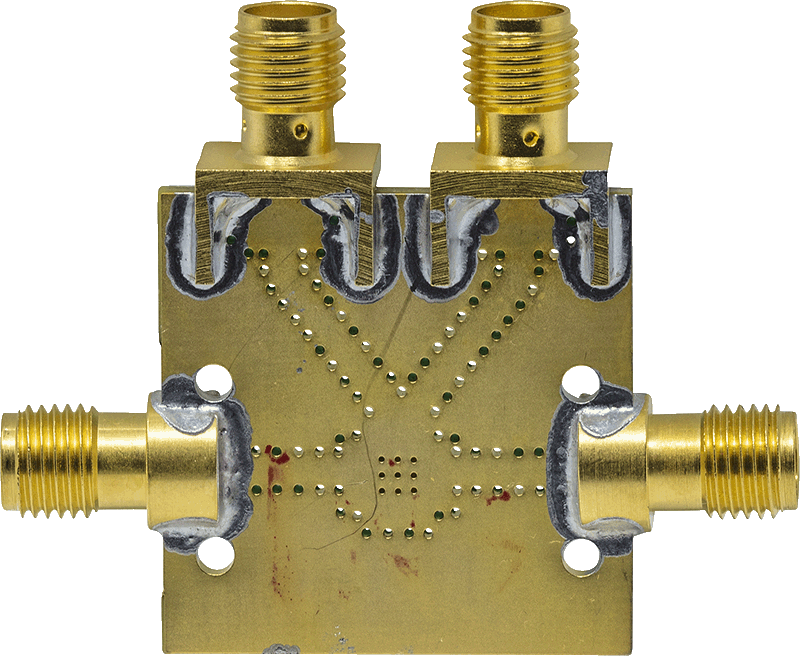

HMC521A

8.5 GHz ~ 13.5 GHz、GaAs、MMIC、I/Q ミキサー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格
価格は未定
特長
  • ダウンコンバータ、8.5 GHz ~ 13.5 GHz
    • 変換損失:9 dB(代表値)
    • イメージ除去:27.5 dBc(代表値)
    • LO/RF アイソレーション:39 dB(代表値)
    • 入力 IP3:16 dBm(代表値)
  • 広い IF 帯域幅:DC ~ 3.5 GHz
  • 3.9 mm × 3.9 mm、24 端子 LCC パッケージ:16 mm²
製品概要
show more Icon

HMC521ALC4 は、小型のガリウム・ヒ素(GaAs)、モノリシック マイクロ波集積回路(MMIC)の同相/直交(I/Q)ミキサーで、RoHS 準拠の 24 端子セラミック・リードレス・チップ・キャリア(LCC)パッケージを採用しています。このデバイスは、イメージ除去ミキサーまたは単側波帯アップコンバータとして使用できます。このミキサーは、2 つの標準的なダブル・バランスド・ミキサー・セルと、GaAs 金属半導体電界効果トランジスタ(MESFET)プロセスで製造された 90° ハイブリッド・カプラを使用しています。このデバイスは、ハイブリッド型イメージ除去ミキサーと単側波帯アップコンバータ・アセンブリより小さい代替デバイスです。HMC521ALC4 はワイヤ・ボンディングが不要なので、表面実装製造技術を使用することができます。

アプリケーション

  • マイクロ波および超小型地球局(VSAT)無線
  • 試験装置
  • 防衛用レーダー(EW)/電子対抗手段(ECM)/指揮、統制、通信、およびインテリジェンス(C3I)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
HMC521A-SX
  • HTML
  • HTML
HMC521ACHIPS
  • HTML
  • HTML
HMC521ALC4
  • HTML
  • HTML
HMC521ALC4TR
  • HTML
  • HTML
HMC521ALC4TR-R5
  • HTML
  • HTML
