HMC448LC3B Data Sheet4/20/2015
製品概要
機能と利点
- 出力電力: +11 dBm
- 広い入力電力範囲:
-4 dBm ～ +6 dBm - Fo、3Fo アイソレーション:
Fout = 20 GHz で 20 dBc 以上
- 100 KHz の SSB 位相ノイズ:
-135 dBc/Hz - 単電源: +5 V/48 mA
- RoHS 準拠 3 mm x 3 mm SMT パッケージ
製品概要
HMC448LC3B は、GaAs PHEMT 技術を利用した広帯域のアクティブ周波数 2 逓倍器で、RoHS 準拠のリードレス SMT パッケージを採用しています。0 dBm の信号での駆動時、この逓倍器は 22 GHz ～ 25 GHz で +11 dBm（代表値）の出力電力を供給します。Fo アイソレーション と 3Fo アイソレーションは、22 GHz まで 20 dBc 以上です。このマルチレート周波数逓倍器は、40 Gbps システムのハーフ・レート・クロックの生成またはフル・レートの 40 Gbps クロックを生成する逓倍器チェーンの一部として使用することができます。
HMC448LC3B は、ポイント to ポイントおよび VSAT 無線用の LO 逓倍器チェーンでの使用にも最適で、従来方式に比べて部品数が低減されます。100 kHz オフセットでの付加 SSB 位相ノイズが -135 dBc/Hz と低いため、良好なシステム・ノイズ性能を維持しやすくします。HMC448LC3B は、ワイヤ・ボンディングを不要にし、表面実装製造技術を利用することができます。
アプリケーション
- クロック生成のアプリケーション:
SONET OC-192 および SDH STM-64 - ポイント to ポイントおよび VSAT 無線
- 試験用計測器
- 防衛および宇宙
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

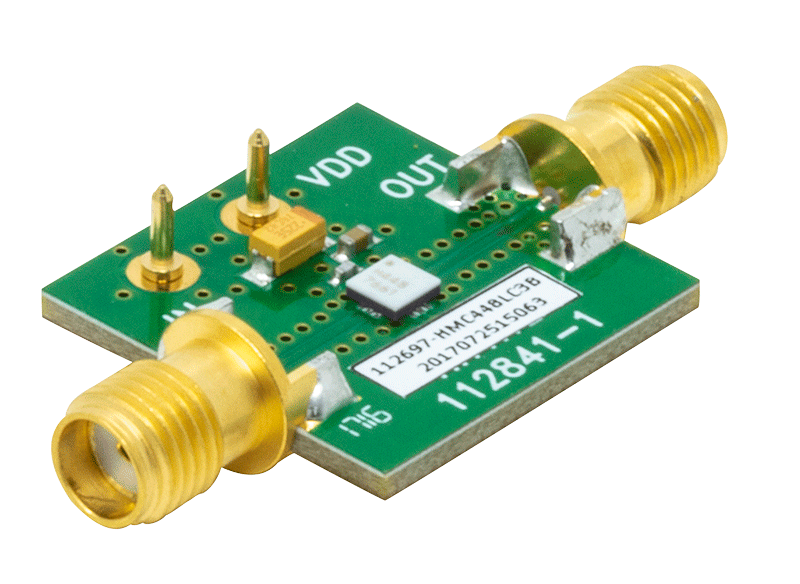

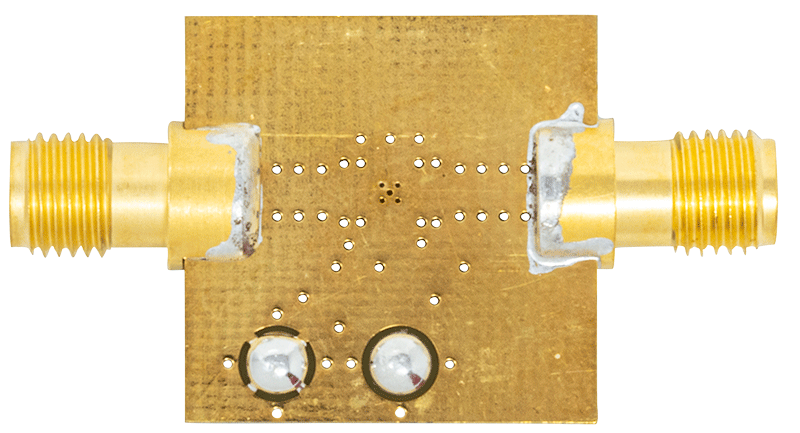

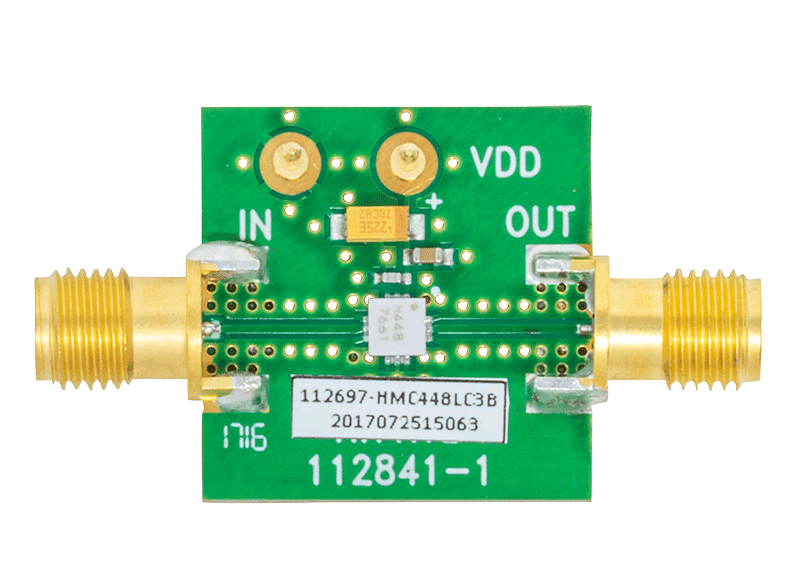

評価キット (1)
参考資料
ツールおよびシミュレーション
S-Parameter
ZIP
HMC448LC3B S-Parameters
5.97 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC448LC3B | 材料宣誓書（MD） | 信頼性データ | 12-Lead LCC (3mm x 3mm w/ EP) | |
| HMC448LC3BTR | 材料宣誓書（MD） | 信頼性データ | 12-Lead LCC (3mm x 3mm w/ EP) | |
| HMC448LC3BTR-R5 | 材料宣誓書（MD） | 信頼性データ | 12-Lead LCC (3mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
