HMC368 Data Sheet4/22/2015
製品概要
機能と利点
- 出力電力: +15 dBm
- 広い入力電力範囲:
0 dBm ～ +10 dBm - 100 kHz の SSB 位相ノイズ: -140 dBc/Hz
- +5 V/75 mA 電源
- 16 mm² リードレス QFN SMT パッケージ
製品概要
HMC368LP4(E) は、GaAs PHEMT 技術を利用した小型のアンプ- 2 逓倍器-アンプで、 4 mm x 4 mm リードレス表面実装パッケージを採用しています。+2 dBm の信号で駆動される時、この逓倍器は 9 GHz ～ 16 GHz で +15 dBm（代表値）の出力電力を供給します。Fo と 3Fo のアイソレーションは 18 dB（代表値）です。100 kHz オフセット時の付加 SSB 位相ノイズが -140 dBc/Hz と低いため、優れたシステム・ノイズ性能を維持しやすくします。HMC368LP4(E) は、LO 逓倍器チェーンでの使用に最適で、従来方式に比べて部品数を減らすことができます。
アプリケーション
- マイクロ波無線および VSAT
- 光ファイバ・インフラストラクチャ
- ミリタリ通信およびレーダー
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

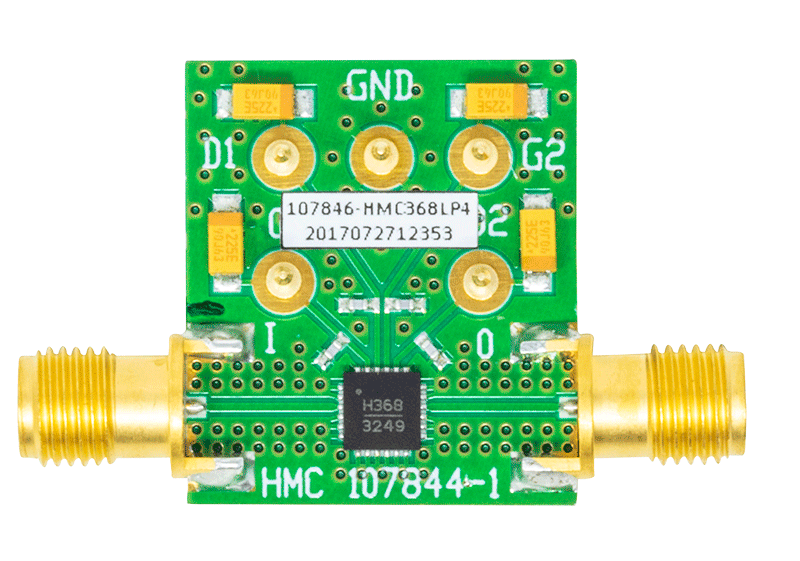

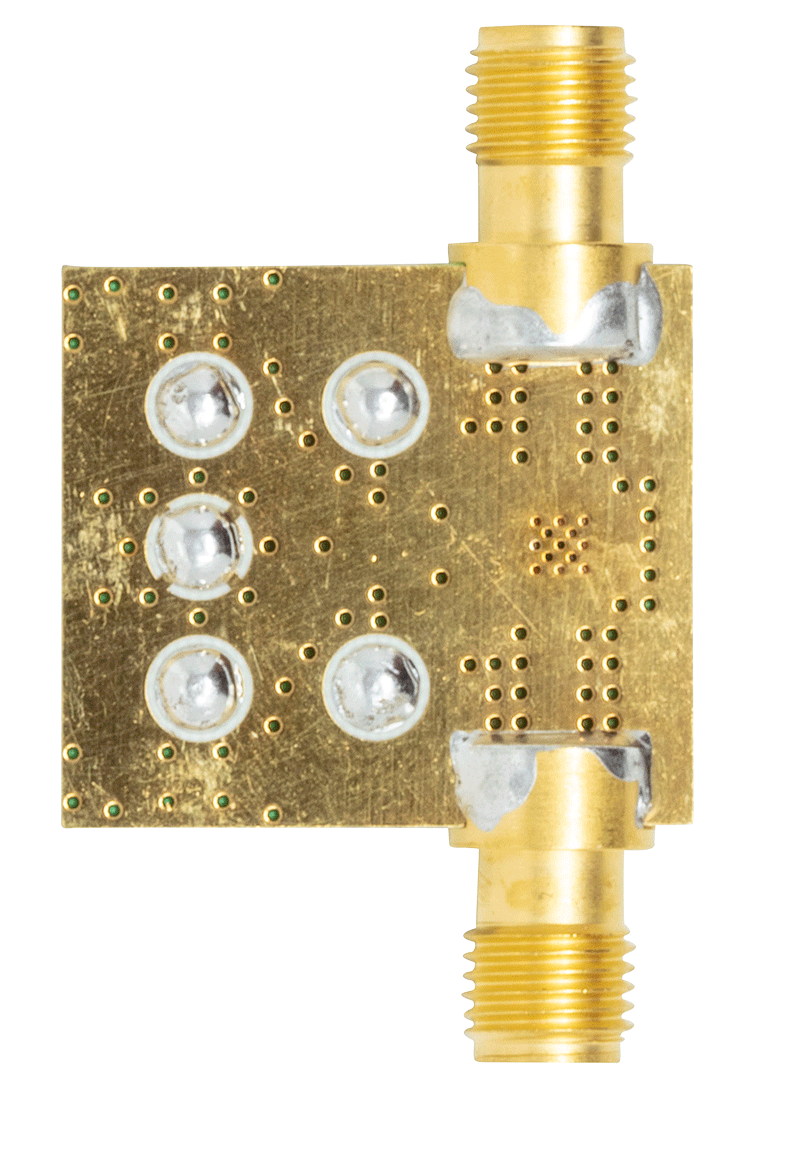

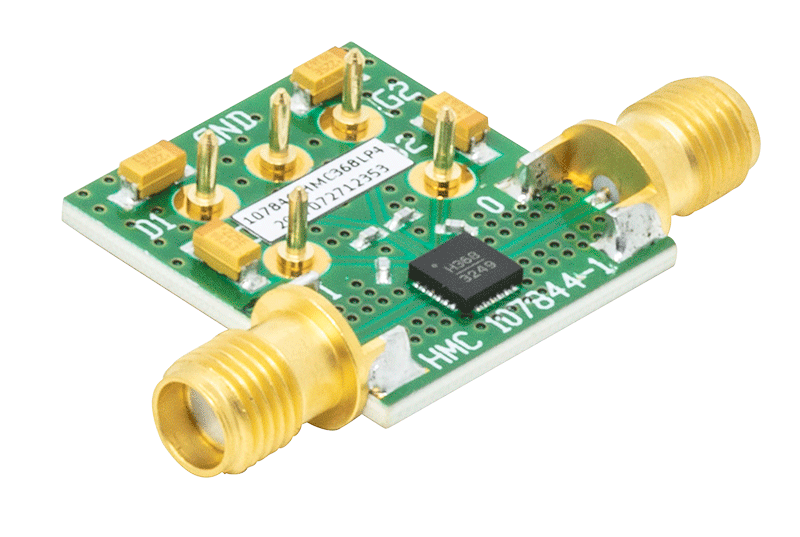

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC368LP4 | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC368LP4E | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC368LP4ETR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| HMC368LP4TR | 材料宣誓書（MD） | 信頼性データ | 24-Lead QFN (4mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
