製品概要

機能と利点

  • 広帯域周波数範囲:0.1GHz~20GHz
  • 無反射、50Ω設計
  • 低挿入損失:2.0dB~20GHz
  • 高アイソレーション:40dB~20GHz
  • 高入力直線性
    • 入力P1dB:29dBm(代表値)
    • 入力IP3:45dBm(代表値)
  • 大電力処理
    • スルー・パス:27dBm
    • 終端パス:25dBm

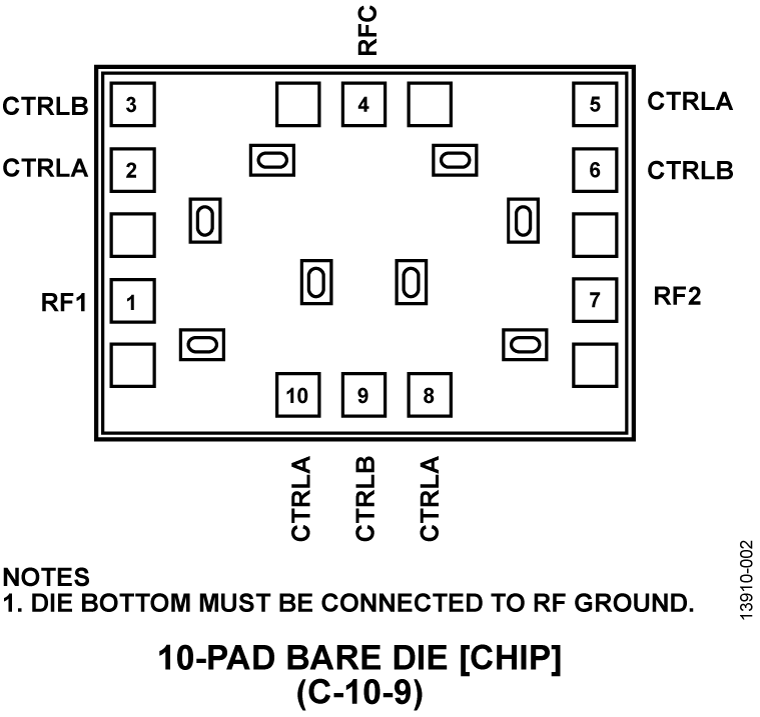

  • 10パッド、1.22mm × 0.85mm × 0.1mm、チップ

製品概要

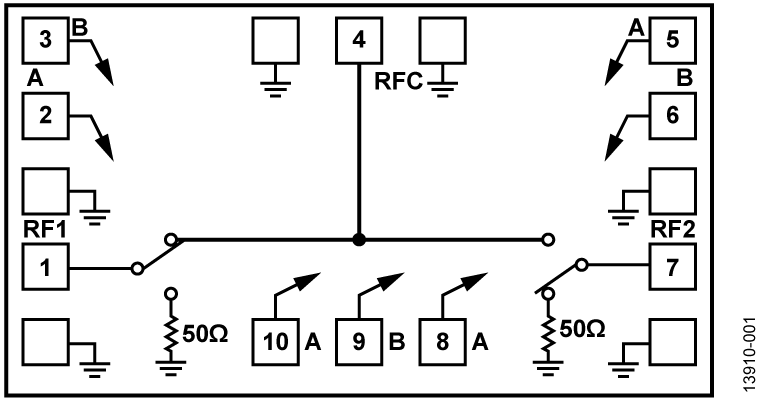

HMC347Aは、広帯域、無反射、ガリウム・ヒ素(GaAs)、擬似格子整合型高電子移動度トランジスタ(pHEMT)、単極双投(SPDT)、モノリシック・マイクロ波集積回路(MMIC)チップです。スイッチは、内部にビアホール構造を実装しているため、挿入損失が<2.0dBおよびアイソレーション>40dBの0.1GHz~20GHzで動作します。

スイッチは、負の制御電圧入力(VCTL = −5V/0V)で動作し、電源は不要です。全ての電気的性能データは、長さが最短の3.0mil × 0.5mil経由で50Ωの伝送線にHMC347AのRFxパッドを接続して取得したものです。

アプリケーション

  • 試験用計測器
  • マイクロ波無線および超小型地上局(VSAT)
  • 防衛用無線、レーダー、電子対抗手段(ECM)
  • 広帯域通信システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
