HMC329ALC3B: 24GHz～32GHz、GaAs、MMICダブル・バランスド・ミキサー データシート (Rev. 0)1/22/2016PDF369 K
製品概要
機能と利点
- 変換損失（ダウンコンバータ）: 11 dB（代表値）
- LO/RF 絶縁: 24 GHz ～ 30 GHz の性能で 36.5 dB（代表値）
- 入力 IP3（ダウンコンバータ）: 20 dBm（代表値）
- 12 端子、RoHS 準拠、3 mm × 3 mm、LCC パッケージ
製品概要

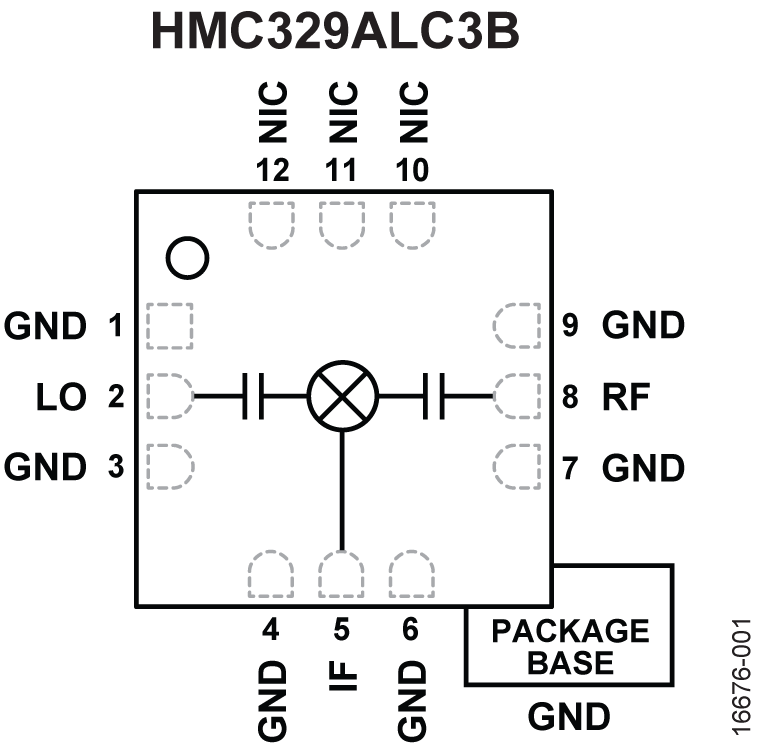

HMC329ALC3B は汎用ダブル・バランスド・ミキサーで、リードレスの RoHS 準拠の表面実装技術（SMT）パッケージを採用しており、24 GHz ～ 32 GHz のアップコンバータまたはダウンコンバータとして使用することができます。このミキサーは、ガリウム・ヒ素（GaAs）、モノリシック・マイクロ波集積回路（MMIC）プロセスで製造されており、外付け部品やマッチング回路が不要です。HMC329ALC3B はバラン準備構造が最適化されているため、局部発振器（LO）～ 無線周波数（RF）、および LO ～ 中間周波数（IF）で優れた抑制を得られます。このミキサーは 9 dBm 以上の LO 振幅で動作します。RoHS 準拠の HMC329ALC3B は、ワイヤ・ボンディングが不要で、表面実装製造技術を利用することができます。
アプリケーション
- マイクロ波および超小型地球局（VSAT）無線
- 試験装置
- 防衛用電子戦（EW）
- 電子対抗手段（ECM）
- 指揮、統制、通信、およびインテリジェンス（C3I）
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

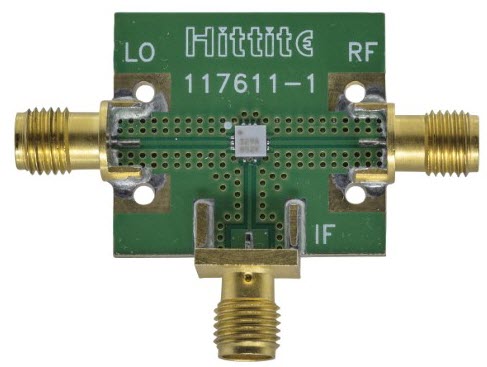

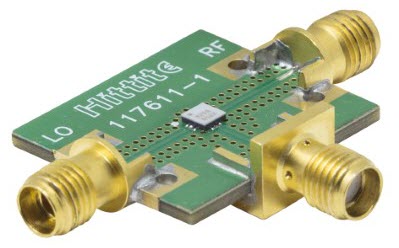

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
ツールおよびシミュレーション
S-Parameters
ZIP
HMC329ALC3B S-Parameters
54.58 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| HMC329ALC3B | 材料宣誓書（MD） | 信頼性データ | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| HMC329ALC3BTR | 材料宣誓書（MD） | 信頼性データ | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| HMC329ALC3BTR-R5 | 材料宣誓書（MD） | 信頼性データ | 12-Lead LCC (2.9mm x 2.9mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
