HMC274
HMC274
:
製造中止
:
製造中止
製品の詳細
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
特長
- 1 dB LSB Steps to 31 dB
- Single Positive Control (+3 to +5V)/Bit
- ±0.5 dB Typical Bit Error
- Small QSOP16 Plastic Package
製品概要

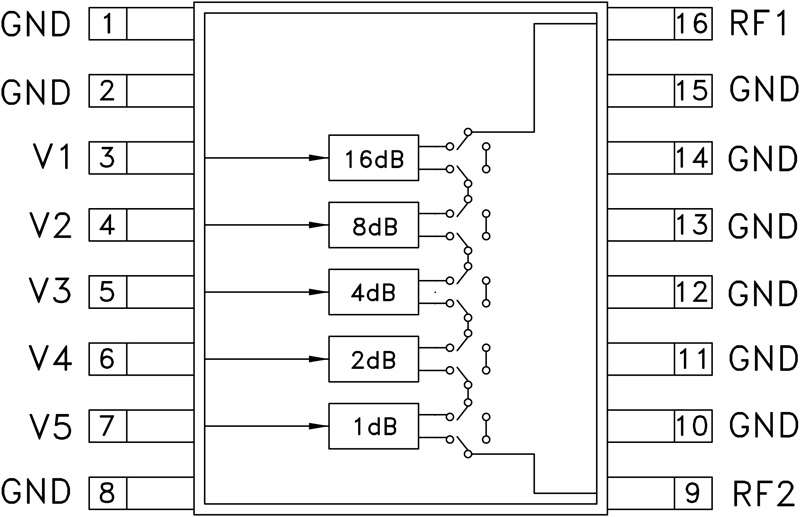

The HMC274QS16(E) is a broadband 5-bit positive control GaAs IC digital attenuator in a 16 lead QSOP plastic package. Covering 0.7 to 2.7 GHz the insertion loss is typically less than 2.3 dB. The attenuator bit values are 1 (LSB), 2, 4, 8, and 16 dB for a total attenuation of 31 dB. Accuracy is excellent at ± 0.5 dB typical with an IIP3 of up to +50 dBm. Five bit control voltage inputs, toggled between 0 and +3 to +5 volts, are used to select each attenuation state. A single Vdd bias of +3 to +5 volts applied through an external 5K Ohm resistor is required.
Applications
- Cellular/PCS/3G Infrastructure
- 2.4 GHz ISM Radios
- Wireless Data
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
HMC274
資料
1
Filters
1つが該当
すべて
すべて
製造中止品のデータシート
1
更新 09/11/2015
English
HMC274 Data Sheet
576.91 K
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
ドキュメント
技術資料
1
製造中止品のデータシート 1
参考資料 5
品質関連資料 4
テープ&リール仕様 1
ソフトウェアおよび製品のエコシステム
ソフトウェアおよび製品のエコシステム
代替製品 1
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
0.5dB LSBのGaAs MMIC 6ビット・デジタル・シリアル制御アッテネータ、DC~4GHz |
評価用キット
評価用キット 1
EVAL-HMC274QS16
HMC274QS16 Evaluation Board
製品の詳細
This page contains ordering information for evaluating the HMC274QS16.
