製品概要

機能と利点

  • 広帯域周波数範囲: 100 MHz ~ 4 GHz
  • 無反射 50 Ω設計
  • 低挿入損失: 2 GHz で 0.7 dB
  • 高アイソレーション: 2 GHz で 43 dB
  • 高入力直線性(250 MHz ~ 4 GHz)
    • 1 dB 圧縮ポイント(P1dB): 29 dBm(代表値)
    • 3次インターセプト・ポイント(IP3): 47 dBm(代表値)
  • 高電力処理
    • スルー・パス: 28.5 dBm
    • 終端パス: 25 dBm
  • 正の単電源: 3 V~5 V
  • 内蔵 2to4 ライン・デコーダ

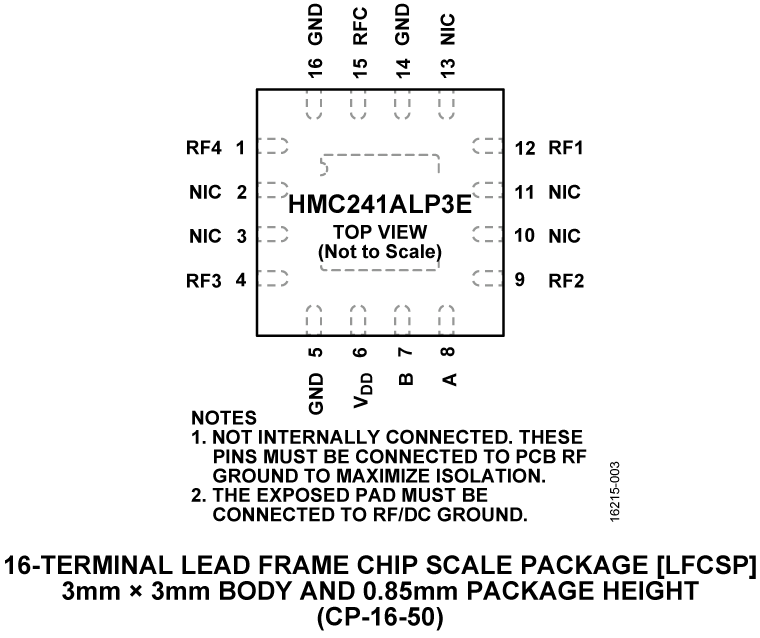

  • 3 mm x 3 mm、16 ピン LFCSP パッケージ
  • ESD 定格:250 V (クラス 1A)
  • HMC7992とピン互換
HMC241ALP3E は、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • HMC241ATCPZ-EPのデータシート(pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:−55°C ~+125°C
  • 製造ベースラインにて制御
  • 組み立て/テストは同一工場
  • 製造工場は一箇所に限定
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能

製品概要

HMC241ALP3E は汎用、無反射、100 MHz ~ 4 GHzの単極4投(SP4T) スイッチで、ガリウムヒ素(GaAs)プロセスを使って製造されています。このスイッチは 、2 GHzで43 dB (typ)の高アイソレーションと 2 GHz で 0.7 dB の低挿入損失を提供し、絶縁ポートを内部で終端しています。

HMC241ALP3Eは内蔵回路により3 V ~ 5 Vの正単電源範囲で動作可能です。このスイッチは2つの正ロジック制御電圧を必要とします。HMC241ALP3Eにはバイナリ2 to 4 ライン・デコーダを内蔵されており、4つの無線周波数(RF)線から1つを選ぶために、2つのロジック入力線でロジック制御を行います。

HMC241ALP3Eは3 mm × 3 mm、16ピンLFCSPパッケージを採用しています。HMC7992はこのスイッチのシリコン版で、さらに高い周波数までより優れた特性になっています。


アプリケーション

  • セルラ/4 Gインフラストラクチャ
  • ワイヤレス・インフラストラクチャ
  • 車載テレマティックス
  • モバイル無線
  • 試験装置

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

S-Parameters

設計ツール

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
