HMC213BMS8E: 1.5 GHz ～ 4.5 GHz、GaAs、MMIC二重平衡ミキサー データシート (Rev. 0)2/16/2016PDF307 K
製品概要
機能と利点
- パッシブ: DC バイアス不要
- 変換損失: 10 dB（代表値） 入力 IP3: 21 dBm（代表値）
- RoHS 準拠、超小型パッケージ: 8 ピン MSOP
製品概要
HMC213BMS8E は超小型のダブル・バランスド・ミキサーで、プラスチック製の 8ピン・ミニ・スモール・アウトライン・パッケージ（MSOP）を採用しています。このパッシブ・モノリシック・マイクロ波集積回路（MMIC）ミキサーは、チップ上に配置されたガリウム・ヒ素（GaAs）ショットキー･ダイオードと新しいプレーナ・トランス・バランで構成されています。このデバイスは、アップコンバータ、ダウンコンバータ、2 相復調器／変調器、または位相コンパレータとして使用できます。安定した MMIC 性能によりシステム動作が向上し、規制コンプライアンスを保証します。
アプリケーション
- 基地局
- パーソナル・コンピュータ・メモリ・カード国際協会（PCMCIA）トランシーバー
- ワイヤレス・ローカル・ループ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

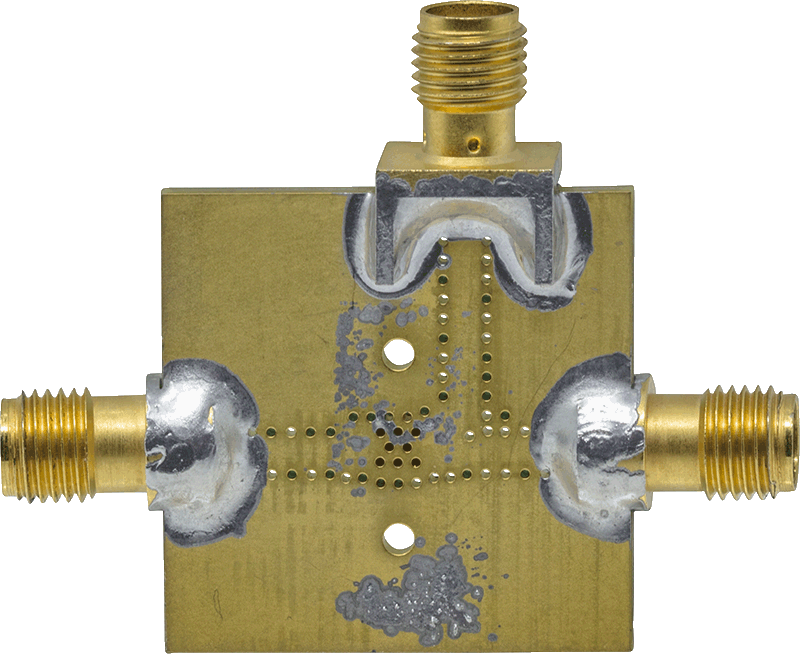

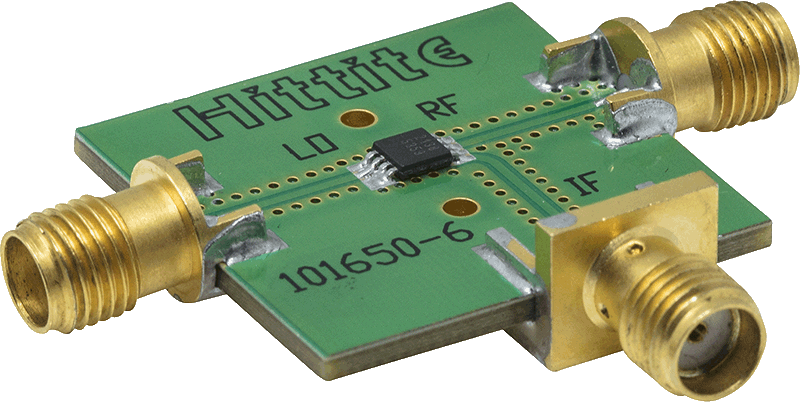

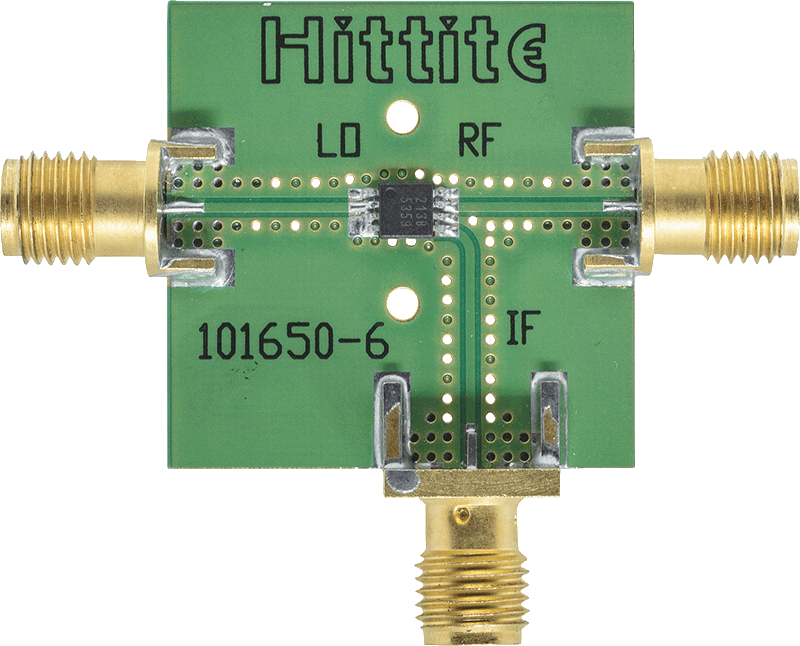

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
ツールおよびシミュレーション
S-Parameters
ZIP
HMC213BMS8E S-Parameters
54.22 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
