HMC187A
製造中止Passive SMT Freq. Doubler, 0.85 - 2.0 GHz
- 製品モデル
- 4
- 1Ku当たりの価格
- 価格は未定
製品情報
- Conversion Loss: 15 dB
- Fo, 3Fo, 4Fo Isolation: 40 dB
- Input Drive Level: 10 to 20 dBm

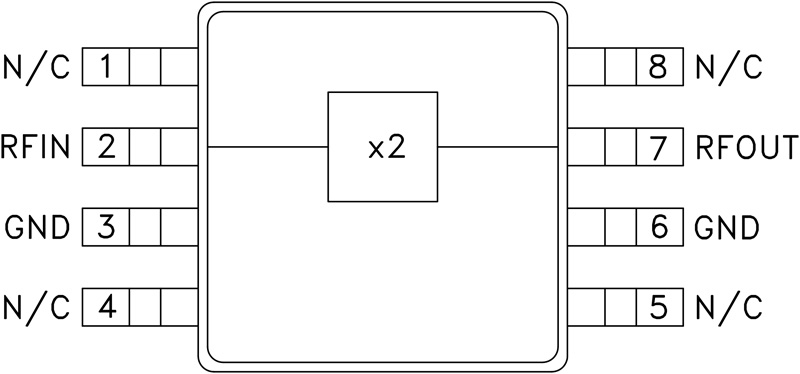

The HMC187AMS8(E) is a miniature frequency doubler MMIC in plastic an 8-lead MSOP package. The suppression of undesired fundamental and higher order harmonics is 40 dB typical with respect to input signal levels. The doubler uses the same diode/ balun technology used in Hittite MMIC mixers. The doubler is ideal for high volume applications where frequency doubling of a lower frequency is more economical than directly generating a higher frequency. The passive Schottky diode doubler technology contributes no measurable additive phase noise onto the multiplied signal.
Applications
- Wireless Local Loop
- LMDS, VSAT, and Point-to-Point Radios
- UNII & HiperLAN
- Test Equipment
ドキュメント
品質関連資料 2
テープ＆リール仕様 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC187AMS8 | 8-Lead MSOP | ||
| HMC187AMS8E | 8-Lead MSOP | ||
| HMC187AMS8ETR | 8-Lead MSOP | ||
| HMC187AMS8TR | 8-Lead MSOP |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
3 3, 2016 - 16_0010 Discontinuance of Select RF and Microwave Products |
||
| HMC187AMS8 | 製造中止 | |
| HMC187AMS8E | ||
| HMC187AMS8ETR | ||
| HMC187AMS8TR | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストツールおよびシミュレーション
Sパラメータ 1
評価用キット
HMC187AMS8 Evaluation Board
