製品概要
機能と利点
- 超低ノイズ・フロア: -160 dBm/Hz
- 優れたキャリアおよびサイドバンド抑圧
- 非常に高い直線性: +30 dBm の OIP3
- 高出力電力: +11 dBm の出力 P1dB
- 高い変調精度
- 24 ピン 4 mm x 4 mm QFN パッケージ: 16 mm²
製品概要

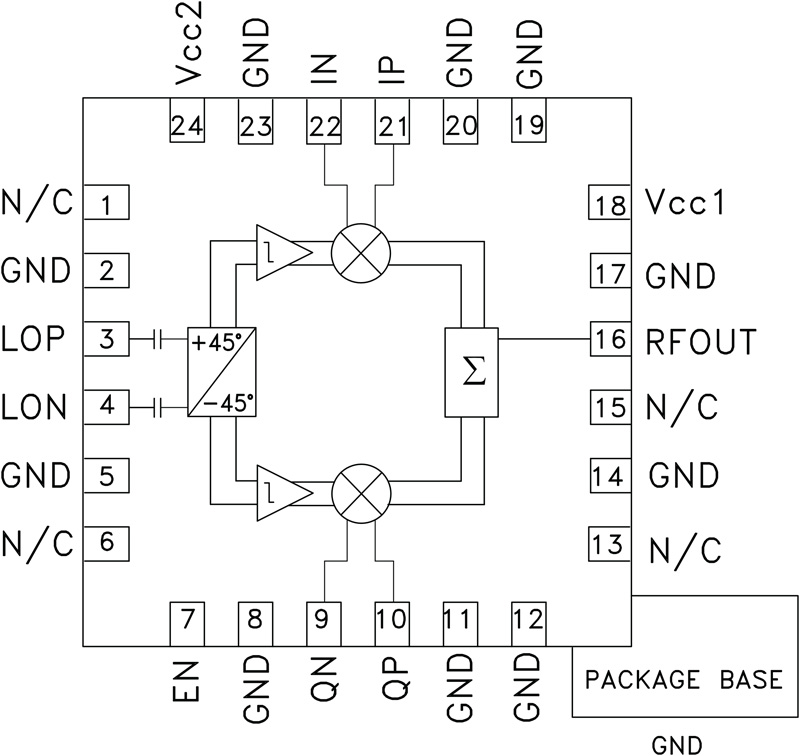

HMC1097LP4E は低ノイズで高直線性のダイレクト直交変調器 RFIC で、セルラ／3G、WiMAX/4G、ワイヤレス・アクセスおよび ISM 回路など、0.1 GHz ～ 6.0 GHz のデジタル変調アプリケーションに最適です。この RFIC は小型の 4 mm x 4 mm（LP4）SMT QFN パッケージに収められ、ごくわずかな外付け部品で、複雑なダブル・アップコンバージョン・アーキテクチャに代わる低価格のソリューションを実現します。RF 出力ポートはシングルエンドで、50 Ω に整合しており、外付け部品は不要です。LO は -6 dBm ～ +6 dBm を必要とし、差動モードまたはシングルエンド・モードで駆動することができます。このデバイスは +5 V 電源に最適化され、キャリア・フィードスルー特性とサイドバンド抑圧特性が改善されています。
アプリケーション
- UMTS、GSM、CDMA 基地局
- 固定ワイヤレスや WLL
- ISM トランシーバー、900 MHz および 2400 MHz
- GMSK、QPSK、QAM、SSB 変調器
- セルラ／3G および WiMAX/4G
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
